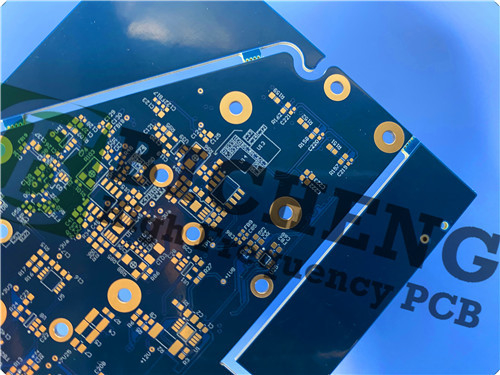

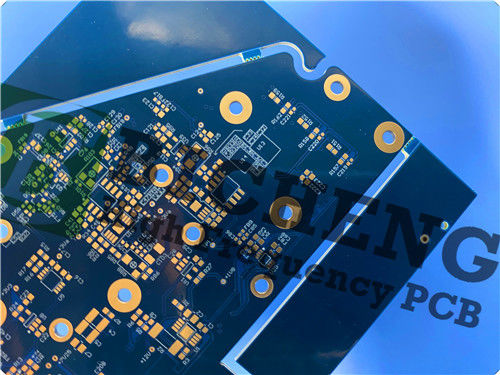

FR408HR PCB 4-слойный 1,6 мм высокий ТГ через в панели печатных плат

Мы с гордостью представляем наш усовершенствованный 4-слойный жесткий ПХБ, изготовленный из материала FR408HR,специально разработанный для удовлетворения строгих требований высокой надежности и исключительных характеристик в различных электронных приложенияхНезависимо от того, используется ли она в высокоскоростных цифровых устройствах, сетевых коммуникациях или медицинском и промышленном оборудовании, эта печатная пластина разработана для достижения выдающихся результатов.обеспечение долговечности и эффективности ваших электронных проектов.

Ключевые характеристики: надежные характеристики для оптимальной производительности

Этот ПХБ имеет различные ключевые характеристики, которые делают его подходящим для сложных условий:

- Слои: 4 слоя
- Материал: FR408HR
- Маска для сварки: синяя с обеих сторон
- Шелковый печат: белый с обеих сторон
- Поверхностная отделка: ENIG (неэлектрический никель погруженного золота)
- Общая толщина: 1,6 мм ± 10%
- Размер:** 140 мм х 160 мм
- Минимальный размер отверстия: 0,3 мм
- Толщина сварной маски: 10 мкм
- Минимальная диэлектрическая толщина: 100 мкм
- Минимальная ширина следа: 102 мкм
- Минимальное расстояние: 102 мкм
- Характеристики каналов: заполненные и закрытые каналы (без слепых или погребенных каналов)

Эти спецификации тщательно разработаны для обеспечения высокой производительности и надежности в различных приложениях.

ПКБ-накопление: стратегическое устройство слоя

Складывание этого ПКБ тщательно спроектировано, чтобы оптимизировать его функциональность и долговечность:

- слой 1: 45 мкм меди, обеспечивающий прочную основу для электрической связи.
- слой 2: 35 мкм меди на FR408HR (100 мкм Prepreg), обеспечивающий минимальную потерю сигнала.
- слой 3: медь 35 мкм на FR408HR (1230 мкм ядро), улучшение теплового управления.
- Склад 4: 45 мкм меди, завершающий прочную многослойную структуру.

Такое стратегическое расположение позволяет обеспечить отличную электрическую производительность и теплораспределение, что делает его идеальным для применения с высокой плотностью.

Качество и соответствие: соблюдение отраслевых стандартов

Этот ПКБ соответствует стандартам качества IPC-класса-3, обеспечивающим надежность и превосходную производительность.Предоставленные рисунки следуют формату Gerber RS-274-X, гарантируя совместимость с отраслевыми стандартами и облегчая бесперебойный производственный процесс.

Преимущества материала FR408HR: превосходные характеристики

Ламинат FR408HR и препрег разработаны с использованием запатентованной смолой системы Isola, которая предлагает несколько преимуществ:

- Улучшенное расширение оси Z: на 30% лучше, чем конкурентные продукты, обеспечивая стабильность при тепловых нагрузках.


- Более высокая электрическая пропускная способность: на 25% меньшая потеря улучшает целостность сигнала, что важно для высокоскоростных приложений.


- Высокая устойчивость к влаге: выдающаяся производительность при процессах обратного потока, снижающая риск дефектов.


- Совместимость: лазерное флуоресцирование и блокировка УФ повышают точность инспекции и эффективность производства.

Эти особенности делают FR408HR отличным выбором для требовательных условий.

Ключевые характеристики: Технические спецификации

- Температура перехода стекла (Tg): 190°C, обеспечивающая тепловую стабильность.


- Диэлектрическая постоянная: 3,65 @ 10 ГГц, обеспечивая надежную передачу сигнала.


- Фактор рассеивания: 0,0095 @ 10 ГГц, минимизируя потери энергии.


- Соответствие требованиям RoHS: экологически чистые, соответствующие нормативным нормам.


- CAF-устойчивый: подходит для сборки без свинца.


- Способность к обратному потоку: до 6 раз при 260°C, приспособленные к различным методам сварки.

Типичные применения: универсальные варианты использования

Этот ПХБ идеально подходит для широкого спектра применений, включая:

- Приложения высокой плотности (HDI): идеально подходит для компактных конструкций, требующих эффективного использования пространства.


- высокоскоростные цифровые устройства: поддерживает быструю скорость передачи данных и надежную производительность.


- Сетевое и коммуникационное оборудование: обеспечивает стабильные соединения и минимальную деградацию сигнала.


- Медицинские и промышленные приборы: обеспечивают надежность и точность в критических условиях.

Подводя итог, наши высокопроизводительные 4-слойные жесткие печатные платы - это универсальное решение, предназначенное для удовлетворения потребностей современной электроники, сочетающее надежные спецификации с передовыми материальными технологиями.
