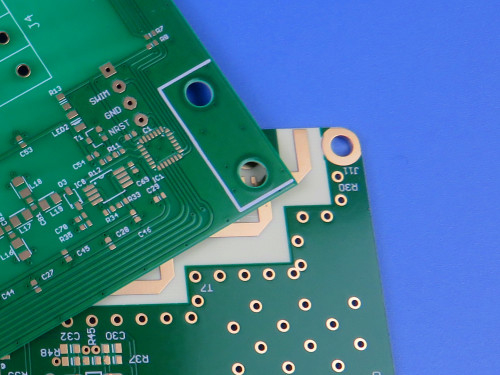

RO3003 PCB Rogers 4-слойная 1,6-мм погруженная серебряная плата

В быстро развивающемся мире высокочастотной электроники спрос на надежные и высокопроизводительные печатные платы (ПКБ) больше, чем когда-либо.мы специализируемся на поставке передовых PCB решений, адаптированных для удовлетворения потребностей передовых RF и микроволновых приложений.

Почему выбрали Роджерса RO3003?
Ламинаты Rogers RO3003 предназначены для обеспечения исключительной стабильности в диэлектрической постоянной (Dk) в широком диапазоне температур и частот.RO3003 исключает изменение уровня Dk при комнатной температуре, что делает его идеальным выбором для высокочастотных приложений, таких как:

Автомобильные радиолокационные системы (77 ГГц)

Усовершенствованные системы помощи водителю (ADAS)

Беспроводная инфраструктура 5G (mmWave)

Ключевые характеристики Rogers RO3003
Диэлектрическая постоянная (Dk): 3,00 ± 0,04 при 10 ГГц/23°C

Фактор диссипации (Df): 0,001 при 10 ГГц/23°С

Теплопроводность: 0,5 W/mK

Поглощение влаги: 0,04%

Температура термического разложения (Td): > 500°C

Коэффициент теплового расширения (CTE):

Ось Х: 17 ppm/°C

Ось Y: 16 ppm/°C

Ось Z: 25 ppm/°C

Преимущества ПХБ на основе RO3003

Низкая диэлектрическая потеря: идеально подходит для применения до 77 ГГц, обеспечивая минимальную потерю сигнала и превосходную производительность.

Отличные механические свойства: надежные строки и многослойные конструкции досок с единообразными механическими свойствами в диапазоне диэлектрических констант.

Стабильная диэлектрическая постоянная: обеспечивает постоянную производительность в фильтрах пропускной способности, антеннах микрополоски и управляемых напряжением осцилляторах.

Низкий коэффициент расширения в плоскости: сочетается с медью, обеспечивая надежные поверхностные сборы и отличную размерную стабильность.

Экономичность: объемные производственные процессы делают ламинат RO3003 экономичным выбором для применения на высокой частоте.

Подробная информация о конструкции ПКБ
Наша четырехслойная жесткая конструкция PCB с Rogers RO3003 субстратом оптимизирована для высокочастотных характеристик:

Размеры доски: 110,9 мм х 110,9 мм

Складывающий слой:

Медный слой 1: 35 мкм

Rogers RO3003 Субстрат: 5 миллиметров (0,127 мм)

Медный слой 2: 35 мкм

Препрег: 4 миллиметра (0,102 мм)

Rogers RO3003 Субстрат: 50 миллиметров (1,27 мм)

Медный слой 2: 35 мкм

Толщина доски: 1,64 мм

Поверхностная отделка: серебро погружения

Электрическое испытание: 100% испытано до отправки

Типичные применения
ПХБ Rogers RO3003 широко используются в:

Автомобильные радарные системы

Антенны спутникового глобального позиционирования (GPS)

Системы сотовой телекоммуникации (усилители мощности и антенны)

Антенны для беспроводной связи

Спутники прямого вещания

Дата-ссылка на кабельных системах

Дистанционные счетчики

Мощные задние самолеты

Зачем сотрудничать?
В Bicheng мы объединяем передовые материалы, такие как Rogers RO3003, с передовыми производственными процессами, чтобы создать печатные пластинки, отвечающие самым высоким отраслевым стандартам (IPC-Class-2).Наша приверженность качеству и надежности гарантирует, что ваши высокочастотные приложения будут работать как можно лучше..

Всемирная доступность
Наши пластинки Rogers RO3003 доступны по всему миру, что позволяет легко получить доступ к новейшим решениям, где бы вы ни находились.

Начните сегодня
Подготовьтесь к повышению частоты радиочастотных и микроволновых приложений?Позвольте нам помочь вам достичь непревзойденной производительности с нашими решениями Rogers RO3003 PCB.
