18 слоев RO4350B PCB 3,2 мм высокопроизводительный ENIG + селективное твердое золото

18 слоев RO4350B PCB 3,2 мм высокопроизводительный ENIG + селективное твердое золото

МОК: 1 шт.
цена: USD9.99-99.99/PCS
Стандартная упаковка: Вакуумные пакеты+Картоны
Срок доставки: 8-9 рабочих дней
Способ оплаты: T/T
Пропускная способность: 5000 штук в месяц
Подробная информация
Место происхождения
Китай
Фирменное наименование
Bicheng
Сертификация
UL, ISO9001, IATF16949
Материал:
Rogers RO4350B Core - 0,102 мм (4 миллиметра)
Количество слоев:
18 слоев
Размер ПКБ:
218 мм х 497 мм = 1 PCS, +/- 0,15 мм
Толщина ПКБ:
3.2mm
Поверхностная отделка:
Золото погружения + Выборочное Золото 50 микро дюймов.
Маска для сварки:
Высокий синий
Выделить:

18-слойный ПКБ

,

Выборочные твердые золотовые ПХБ

,

3.2 мм высокопроизводительные печатные платы

Описание продукта

Введение
В современной высокочастотной электронике, целостность сигнала, тепловая стабильность и надежность не подлежат обсуждению.изготовленные из ламинатов Rogers RO4350B и RO4450F bondply, предназначен для удовлетворения самых требовательных требований в области телекоммуникаций, автомобильных радаров и аэрокосмических приложений.и превосходные тепловые характеристики, этот PCB обеспечивает оптимальную функциональность даже в экстремальных условиях.



Точное строительство и ключевые спецификации
Каждая деталь этого ПКБ сконструирована для высокочастотной стабильности и долговечности:



Базовый материал: высокопроизводительный RO4350B (ядро) + RO4450F (объединение) для превосходных характеристик RF.



Количество слоев: 18 слоев с 4/4 миллиметрами следа/пространство и минимальным размером отверстия 0,4 мм.



Скрытые проемы: Механически пробуренные (L11-L18) для высокоплотных соединений.



Поверхностная отделка: погруженное золото + селективное твердое золото (50 мкм) для отличной сварной способности и коррозионной стойкости.



Via-in-Pad & Press-Fit Holes: поддерживается для повышения механической и электрической производительности.



Резиновые и крытые проемы: повышают надежность и предотвращают разрыв сварки.



100% электрическое испытание: гарантированная функциональность перед отправкой.



18 слоев RO4350B PCB 3,2 мм высокопроизводительный ENIG + селективное твердое золото 0

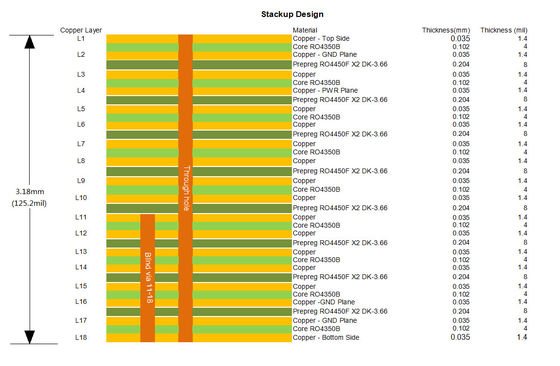

Оптимизированный набор для максимальной производительности
18-слойный набор тщательно спроектирован, чтобы минимизировать потерю сигнала и обеспечить тепловую стабильность:



Сменные ядра RO4350B (4mil) и RO4450F bondply (4mil) для постоянного контроля импеданса.



35 мкм медных слоев (1 унция) на всех внутренних и внешних слоях для оптимальной обработки тока.



Низкий Z-ося CTE (32 ppm/°C) предотвращает трещины при тепловом напряжении.



Высокий Tg (> 280°C) обеспечивает стабильность в условиях высокой температуры.



Почему Роджерс RO4350B и RO4450F?
RO4350B Ламинированные материалы √ Золотой стандарт для РЧ ПХБ



Диэлектрическая постоянная (Dk): 3,48 ± 0,05 @ 10 ГГц



Ультра-низкая потеря: фактор рассеивания (Df) 0,0037 минимизирует деградацию сигнала.



Теплопроводность: 0,69 W/m/°K для эффективного рассеяния тепла.



CTE сочетается с медью: уменьшает искривление и обеспечивает размерную стабильность.



RO4450F Bondply ️ Высокая многослойная производительность


Совместима с последовательной ламинировкой: идеально подходит для сложных конструкций с большим количеством слоев.



Улучшенный боковой поток: обеспечивает надежное заполнение узких пространств.



Высокая термостойкость: выдерживает несколько циклов ламинирования.



18 слоев RO4350B PCB 3,2 мм высокопроизводительный ENIG + селективное твердое золото 1



Идеальное применение
Этот ПКБ идеально подходит для отраслей, требующих высокочастотной точности и надежности, включая:



5G и сотовые базовые станции (антенны, усилители мощности)

Автомобильные радары и датчики ADAS

Системы спутниковой и аэрокосмической связи

Устройства RFID и IoT



Обеспечение качества и глобальная доступность
Мы придерживаемся стандартов IPC-класса-2, обеспечивая высокую надежность для коммерческих и промышленных применений.и мы предлагаем доставку по всему миру для выполнения ваших производственных сроков.


Обновьте свои высокочастотные конструкции с помощью печатных плат, которые обеспечивают производительность, долговечность и точность.
