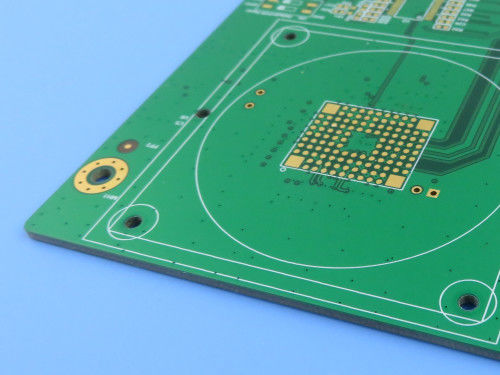

HDI PCB 10-слойный высокоскоростной FR4 1,6 мм с слепыми радиочастотными платами

Наш недавно поставленный 10-слойный N + 4 + N HDI PCB разработан для высокой надежности, высокой скорости и высокой мощности, что делает его идеальным для автомобильной промышленности, сетей, телекоммуникаций,и серверные системыПостроенный из материала ITEQ IT-180A FR-4, этот ПКБ предлагает исключительную тепловую стабильность, устойчивость к CAF и целостность сигнала, обеспечивая надежную производительность в сложных условиях.

Основные характеристики:
Условия: 10 (структура HDI N+4+N)

Материал: ITEQ IT-180A FR-4 (высокая температура 175°C, устойчивая к CAF)

Толщина доски: 1,6 мм ± 10%

Размер доски: 269мм х 213мм (1-частная панель)

Поверхностная отделка: Неэлектрический никель с погружением в золото (ENIG)

Маска для сварки: зеленая (обе стороны)

Шелковый экран: белый (обе стороны)

Продвинутое строительство:


Слепые полосы: L1-L2, L7-L10

Погребённые каналы: L2-L8

За счет заполнения: тип VII (наполненный и с крышкой)

Размер отверстия: 0,2 мм

Минимальная ширина следа/расстояние: 110 мкм.

Минимальная диэлектрическая толщина: 100 мкм

Вес меди: 1/2 унции (18 мкм) основания + покрытия (до 45 мкм на внешних слоях)

Высокопроизводительные материальные преимущества IT-180A

При высокой тепловой надежности он выдерживает длительное воздействие повышенных температур, достигая T288 > 20 минут и T266 > 60 минут,обеспечение стабильности при безсвинцовом обратном потоке и в суровых условиях эксплуатации.

Низкий коэффициент теплового расширения материала (CTE) 11-15 ppm/°C в оси X/Y минимизирует изгиб и повышает размерную стабильность.критически важно для многослойных ПХБ в условиях высокой температуры.

Для высокоскоростных конструкций IT-180A обеспечивает отличную целостность сигнала, с диэлектрической постоянной (Dk) 4,4 и фактором рассеивания (Df) 0,015 при 10 ГГц,уменьшение потерь сигнала и поддержание постоянной производительности в RF и высокочастотных приложениях.

Кроме того, материал обладает превосходной анти-CAF (проводящей анодной нитью) устойчивостью,предотвращение электрических сбоев и обеспечение высокой надежности отверстия в условиях влажности или высокого напряжения.

Соответствующий современным экологическим стандартам, IT-180A не имеет свинца и UL 94 V0 огнеупорный, отвечающий строгим требованиям безопасности для автомобильных, промышленных и телекоммуникационных приложений.

Качество и соответствие:
Изображения Gerber RS-274-X гарантируют точное изготовление, а стандарты IPC класса 2 гарантируют постоянное качество.

Всемирная доступность
Этот 10-слойный HDI PCB идеально подходит для:

Автомобильные ЭКУ (устройства управления двигателем)

Серверы ЦОД и сетевое оборудование

Телекоммуникационные базовые станции и радиочастотные модули

Промышленная силовая электроника

Этот высоконадежный 10-слойный HDI-PCB обеспечивает превосходное тепловое управление, целостность сигнала и долговечность, что делает его идеальным выбором для критически важной электроники.
