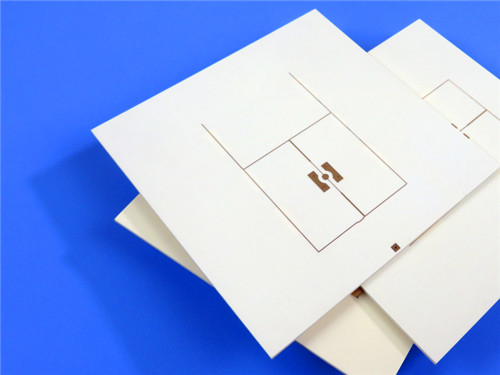

RO4350B PCB 6-слойная толщиной 1,8 мм, покрытие ENIG, со слепыми переходами

RO4350B PCB 6-слойная толщиной 1,8 мм, покрытие ENIG, со слепыми переходами

МОК: 1 шт.
цена: USD9.99-99.99/PCS
Стандартная упаковка: Вакуумные пакеты+Картоны
Срок доставки: 8-9 рабочих дней
Способ оплаты: T/T
Пропускная способность: 5000 штук в месяц
Подробная информация
Место происхождения
Китай
Фирменное наименование
Bicheng
Сертификация
UL, ISO9001, IATF16949
Материал для ПХБ:
RO4350B Ядро - 0,254 мм (10 миллиметров)
Количество слоев:
6 слоев
Толщина ПКБ:
1.8 мм
Размер ПКБ:
98.5 мм х 68 мм = 1PCS, +/- 0,15 мм
Вес меди:
1 унция (1,4 мл) внутренний слой / внешние слои
Поверхностная отделка:
Золото погружения
Выделить:

1.8мм ПКБ

,

Энигмальная отделка

,

6-слойный ПКБ

Описание продукта

Представляем нашу высокопроизводительную 6-слойную РЧ печатную плату, искусно изготовленную из RO4350B и улучшенную с помощью связующего слоя RO4450F. Эта печатная плата разработана для применений, требующих превосходных электрических характеристик и надежности, что делает ее отличным выбором для различных передовых электронных устройств.



Состав материалов

1. Сердечник RO4350B:
- Этот запатентованный материал представляет собой тканое стекловолокно в сочетании с углеводородными и керамическими композитами. Он обеспечивает отличные электрические характеристики, упрощая при этом производственные процессы по сравнению с традиционными материалами PTFE. Основные характеристики включают:



- Диэлектрическая проницаемость: DK 3,48 ±0,05 при 10 ГГц/23°C
- Коэффициент диэлектрических потерь: 0,0037 при 10 ГГц/23°C
- Теплопроводность: 0,69 Вт/м/°K
- Высокое значение Tg: >280 °C, что делает его пригодным для высокотемпературных применений
- Низкое водопоглощение: 0,06%



2. Связующий слой RO4450F:
- Этот связующий слой разработан для совместимости с многослойными конструкциями, что повышает общую структурную целостность печатной платы. Его особенности включают:



- Диэлектрическая проницаемость: DK 3,52 ±0,05 при 10 ГГц/23°C
- Коэффициент диэлектрических потерь: 0,004 при 10 ГГц/23°C
- Теплопроводность: 0,65 Вт/м/°K

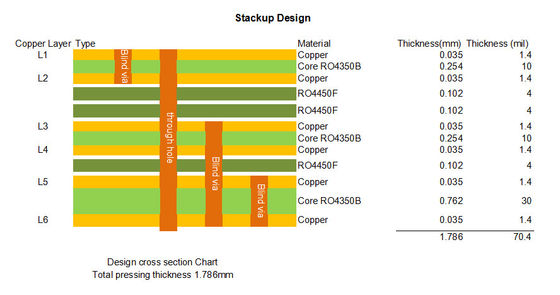

RO4350B PCB 6-слойная толщиной 1,8 мм, покрытие ENIG, со слепыми переходами 0



Подробные характеристики

- Количество слоев: 6 слоев
- Размеры платы: 98,5 мм x 68 мм (± 0,15 мм)
- Минимальная ширина проводника/зазора: 4/6 мил
- Минимальный размер отверстия: 0,3 мм
- Глухие переходы: L1-L2, L3-L6, L5-L6 (механическое сверление)
- Толщина готовой платы: 1,8 мм
- Вес готовой меди: 1 унция (1,4 мил) для внутренних и внешних слоев
- Толщина металлизации переходных отверстий: 20 μм
- Покрытие поверхности: Иммерсионное золото
- Шелкография: Белая (верх и низ)
- Паяльная маска: Зеленая (верх и низ)
- Контроль качества: 100% электрическое тестирование перед отправкой



Графика и стандарты

- Тип предоставляемой графики: Gerber RS-274-X


- Стандарт качества: IPC-Class-2


- Доступность: По всему миру



Типичные значения RO4350B
Свойство RO4350B Направление Единицы измерения Условие Метод испытания
Диэлектрическая проницаемость,εProcess 3,48±0,05 Z   10 ГГц/23℃ IPC-TM-650 2.5.5.5 Зажатая полосковая линия
Диэлектрическая проницаемость,εDesign 3,66 Z   8 to 40 ГГц Метод разности фаз
Коэффициент диэлектрических потерьtan,δ 0,0037
0,0031
Z   10 ГГц/23℃
2,5 ГГц/23℃
IPC-TM-650 2.5.5.5
Температурный коэффициент ε +50 Z ppm/℃ -50℃to 150℃ IPC-TM-650 2.5.5.5
Объемное сопротивление 1,2 x 1010   MΩ.cm COND A IPC-TM-650 2.5.17.1
Поверхностное сопротивление 5,7 x109   COND A IPC-TM-650 2.5.17.1
Электрическая прочность 31,2(780) Z Kv/mm(v/mil) 0,51mm(0,020") IPC-TM-650 2.5.6.2
Модуль упругости при растяжении 16,767(2,432)
14,153(2,053)
X
Y
MPa(ksi) RT ASTM D 638
Предел прочности при растяжении 203(29,5)
130(18,9)
X
Y
MPa(ksi) RT ASTM D 638
Прочность при изгибе 255
(37)
  MPa
(kpsi)
  IPC-TM-650 2.4.4
Стабильность размеров <0,5 X,Y mm/m
(mil/inch)
after etch+E2/150℃ IPC-TM-650 2.4.39A
Коэффициент теплового расширения 10
12
32
X
Y
Z
ppm/℃ -55℃to288℃ IPC-TM-650 2.4.41
Tg >280   ℃ TMA A IPC-TM-650 2.4.24.3
Td 390   ℃ TGA   ASTM D 3850
Теплопроводность 0,69   W/M/oK 80℃ ASTM C518
Влагопоглощение 0,06   % 48hrs immersion 0.060"
sample Temperature 50℃
ASTM D 570
Плотность 1,86   gm/cm3 23℃ ASTM D 792
Прочность сцепления меди 0,88
(5,0)
  N/mm
(pli)
after solder float 1 oz.
EDC Foil
IPC-TM-650 2.4.8
Воспламеняемость (3)V-0       UL 94
Совместимость с бессвинцовым процессом Да



Преимущества

1. Исключительные электрические характеристики

Уникальное сочетание материалов RO4350B и RO4450F обеспечивает минимальные потери сигнала и превосходную целостность сигнала, что делает эту печатную плату идеальной для высокочастотных применений. Точный контроль диэлектрических постоянных обеспечивает эффективное согласование импеданса, что необходимо для РЧ-конструкций.



2. Улучшенное управление тепловым режимом

Высокое значение Tg и низкий коэффициент теплового расширения (CTE) материалов позволяют печатной плате выдерживать тепловые нагрузки, связанные с работой при высокой мощности. Эффективная теплопроводность способствует рассеиванию тепла, повышая надежность в сложных условиях.



3. Оптимизированный производственный процесс

Связующий слой RO4450F совместим с обычными производственными процессами FR-4, упрощая производство и снижая затраты. Эта печатная плата не требует специальных обработок, что упрощает ее производство, обеспечивая при этом высокое качество.



4. Универсальность в проектировании

Гибридная конструкция обеспечивает гибкость в использовании материалов, позволяя инженерам оптимизировать производительность для конкретных участков печатной платы, сохраняя при этом экономическую эффективность. Эта адаптируемость облегчает проектирование сложных схем без ущерба для производительности.



RO4350B PCB 6-слойная толщиной 1,8 мм, покрытие ENIG, со слепыми переходами 1



Типичные области применения

Эта печатная плата идеально подходит для ряда высокотехнологичных применений, включая:



- Антенны базовых станций сотовой связи и усилители мощности: Обеспечение надежной связи для мобильных сетей.



- Радиочастотные идентификационные метки: Обеспечение эффективного отслеживания и идентификации в различных секторах.



- Автомобильные радары и датчики: Улучшение систем безопасности и навигации в транспортных средствах.



- LNB для спутников прямого вещания: Обеспечение высококачественного приема сигнала для спутниковой связи.



Заключение

Эта многослойная печатная плата является премиальным выбором для инженеров и производителей, которым требуются надежные, высокопроизводительные решения для передовых электронных применений. Обладая выдающимися электрическими характеристиками, эффективным управлением тепловым режимом и оптимизированными производственными процессами, эта печатная плата способна удовлетворить строгие требования современных технологий.



Для получения дополнительной информации или обсуждения ваших конкретных потребностей, пожалуйста, свяжитесь с нашим отделом продаж. Откройте для себя потенциал наших передовых РЧ-решений для печатных плат и выведите свои электронные проекты на новый уровень!
