МОК: | 1PCS |
цена: | USD9.99-99.99/PCS |
Стандартная упаковка: | Vacuum bags+Cartons |
Срок доставки: | 8-9 working days |
Способ оплаты: | T/T |
Пропускная способность: | 5000PCS per month |

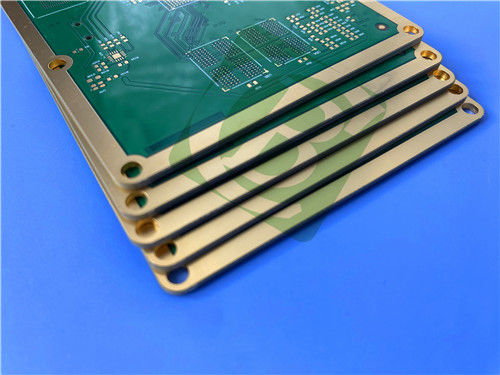

В условиях конкуренции в электронике спрос на передовые печатные платы (PCB) никогда не был таким высоким. Наша 12-слойная печатная плата, изготовленная из материала Isola 370HR, разработана для обеспечения превосходных тепловых характеристик, надежности и универсальности.
Спецификация | Детали |
Базовый материал | 370HR |
Количество слоев | 12-слойная |
Размеры платы | 120 мм x 88 мм (1 шт., +/- 0,15 мм) |
Минимальная ширина проводника/зазора | 4/6 мил |
Минимальный размер отверстия | 8 мил |
Слепые переходы | L1-L4, L1-L10 |
Вес готовой меди | 1 унция (сигнальные и плоскостные слои) |
Верхняя шелкография | Белый |
Нижняя шелкография | Белый |
Верхняя паяльная маска | Зеленый |
Нижняя паяльная маска | Зеленый |
Толщина платы | 1,58 мм (+/- 10%) |
Маркировка UL | Требуется на печатной плате |
Электрическое тестирование | Требуется |
Шелкография на контактных площадках | Нет шелкографии на контактных площадках |
Покрытие поверхности | ENIG, с золотом 0,1 мкм (0,004 мил), для -40°C до +85°C |
Тестирование и контроль качества
Перед отправкой проводится 100% электрическое тестирование, гарантирующее соответствие каждой печатной платы стандартам IPC-Class-2. Этот строгий процесс тестирования гарантирует надежность и производительность.
Согласование импеданса
Согласование импеданса критически важно для высокочастотных приложений. Применяются следующие конфигурации:
- Слой 1: односторонний 7 мил, 100 Ом, относительно слоя 2
- Слой 3: односторонний 9 мил, 100 Ом, относительно слоя 2
- Слой 4: односторонний 10 мил, 100 Ом, относительно слоя 5
- Слой 6: односторонний 7 мил, 100 Ом, относительно слоя 5
Материал 370HR
Материал Isola 370HR разработан для многослойных печатных плат, обладая температурой стеклования (Tg) 180°C. Этот материал превосходит традиционные материалы FR-4 по тепловым характеристикам, механической прочности и химической стойкости.
Основные характеристики
- Высокие тепловые характеристики: Tg 180°C и Td 340°C.
- Низкий коэффициент теплового расширения (CTE): 13/14 ppm/°C, обеспечивающий надежность.
- Соответствие RoHS: отсутствие вредных веществ.
- Устойчивость к CAF: снижает риск проблем с проводящими анодными нитями.
- УФ-блокировка и флуоресценция AOI: улучшает совместимость с автоматизированными системами контроля.
Типичные области применения
Универсальность этой 12-слойной печатной платы делает ее подходящей для различных применений, включая:
- Вычислительная техника, хранение данных и периферийные устройства
- Сети и коммуникации
- Автомобилестроение и транспорт
- Бытовая электроника
- Аэрокосмическая и оборонная промышленность
- Медицина, промышленность и приборостроение
Эти отрасли выигрывают от превосходной термической стабильности и надежности 370HR, что делает его идеальным для высокопроизводительных устройств.
Заключение
Эта 12-слойная печатная плата, изготовленная из материала Isola 370HR, представляет собой передовую технологию печатных плат. Ее передовая конструкция в сочетании со строгими стандартами качества и высокими эксплуатационными характеристиками делает ее жизненно важным компонентом современной электроники. Благодаря доступности по всему миру, эта печатная плата призвана удовлетворить растущие потребности различных высокотехнологичных отраслей, обеспечивая надежность и производительность в различных областях применения.
