6-слойный M6 высокоскоростной гибридный ПКБ IS370HR с медными монетами

6-слойный M6 высокоскоростной гибридный ПКБ IS370HR с медными монетами

МОК: 1PCS
цена: USD9.99-99.99/PCS
Стандартная упаковка: Vacuum bags+Cartons
Срок доставки: 8-9 working days
Способ оплаты: T/T
Пропускная способность: 5000PCS per month
Подробная информация
Place of Origin
China
Фирменное наименование
Bicheng
Сертификация
UL, ISO9001, IATF16949
PCB material:
6 High Speed material + High Tg FR-4
Layer count:
6 layers
PCB thickness:
1mm
PCB size:
120mm x 60 mm=1PCS, +/- 0.15mm
Copper weight:
1oz (1.4 mils) outer layers
Solder mask:
Green
Silkscreen:
White
Surface finish:
Electroless Nickel Immersion Gold (ENIG)
Выделить:

6-слойные высокоскоростные печатные платы M6

,

гибридные ПХБ с медными монетами

,

многослойные высокоскоростные печатные платы

Описание продукта

По мере развития электронной промышленности спрос на высокопроизводительные печатные платы (PCB) продолжает расти. Эта 6-слойная печатная плата, изготовленная из инновационного материала M6 High Speed и IS370HR, разработана для соответствия строгим стандартам современных технологий.



Выбор материалов

Выбор материалов имеет первостепенное значение при проектировании печатных плат, и наша 6-слойная плата использует материал M6 High Speed в сочетании с High Tg FR-4. Эта комбинация обеспечивает исключительные тепловые и электрические характеристики, что делает ее идеальной для сложных и требовательных приложений.



Материал M6 High Speed

- Диэлектрическая проницаемость (DK): 3,4 при 1 ГГц и 3,34 при 13 ГГц, что минимизирует потери сигнала и повышает целостность сигнала.

- Фактор рассеяния: 0,002 при 1 ГГц, обеспечивающий эффективную работу в высокочастотных приложениях.

- Высокое значение Tg: более 185°C, обеспечивающее надежную работу в условиях высоких температур.

- Температура термического разложения (Td): 410°C, обеспечивающая долговечность в экстремальных условиях.

- Соответствие экологическим требованиям: RoHS и безгалогенный, что соответствует устойчивым производственным практикам.



Материал IS370HR

- Тепловые характеристики: Tg 180°C, что делает его подходящим для требовательных приложений.

- Низкий коэффициент теплового расширения (CTE): 13/14 ppm/°C, что повышает стабильность размеров.

- Устойчивость к CAF: Снижает риск проблем с проводящими анодными нитями, обеспечивая долгосрочную надежность.



Параметр Спецификация
Основной материал Материал M6 High Speed + High Tg FR-4
Количество слоев 6 слоев
Размеры платы 120 мм x 60 мм ± 0,15 мм
Минимальная ширина трассы/зазора 4/4 мил
Минимальный размер отверстия 0,2 мм
Слепые переходы Нет
Толщина готовой платы 1,0 мм
Вес готовой меди 1 унция (1,4 мил) внешние слои
Толщина металлизации переходных отверстий 20 μм
Покрытие поверхности Бесэлектролитное никелирование погружным золотом (ENIG)
Верхний шелкотрафарет Белый
Нижний шелкотрафарет Белый
Верхняя паяльная маска Зеленый
Нижняя паяльная маска Зеленый

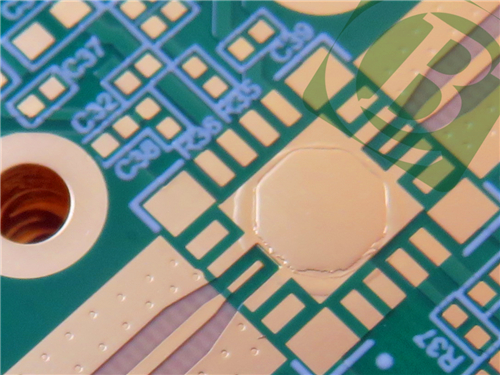

Медная площадка Встроена в центр печатной платы
Переходные отверстия Все заполнены смолой и закрыты
Электрическое тестирование 100% электрическое тестирование перед отправкой



Структура печатной платы состоит из:

- Медный слой 1: 35 μм

- Сердечник M6: 0,25 мм, DK 3,61

- Медный слой 2: 18 μм

- Сердечник IS370HR: 0,1 мм, DK 4,17

- Медные слои 3, 4, 5 и 6: Различная толщина, оптимизированная для производительности



Эта многослойная конфигурация не только улучшает электрические характеристики, но и обеспечивает эффективное управление тепловым режимом.



6-слойный M6 высокоскоростной гибридный ПКБ IS370HR с медными монетами 0



Контроль качества

Чтобы гарантировать надежность, каждая печатная плата проходит 100% электрическое тестирование перед отправкой, что обеспечивает соответствие стандартам IPC-Class-2. Этот строгий процесс тестирования имеет решающее значение для поставки продукта, который соответствует высоким требованиям к производительности.



Основные характеристики и преимущества

1. Высокая термическая стабильность: Сочетание материалов M6 и IS370HR гарантирует, что печатная плата выдерживает высокие температуры, что делает ее идеальной для применений в суровых условиях.



2. Целостность сигнала: Низкая диэлектрическая проницаемость и факторы рассеяния способствуют минимальным потерям сигнала, что делает эту печатную плату подходящей для высокочастотных приложений.



3. Соответствие экологическим требованиям: Будучи RoHS и безгалогенной, эта печатная плата соответствует строгим требованиям современной электроники, способствуя устойчивым практикам.



Типичные области применения

Универсальность этой 6-слойной печатной платы позволяет использовать ее в различных областях, в том числе:



- Базовые станции связи 5G: Поддержка миллиметровых антенн и радиочастотных передних концов активных антенных блоков (AAU).



- Автомобильная электроника: Приложения, такие как 77 ГГц миллиметровый радар и передовые системы помощи водителю (ADAS).



- Сети и коммуникации



- Аэрокосмическая и оборонная промышленность



Заключение

Благодаря своей надежной конструкции, исключительным тепловым характеристикам и широкому спектру применений, эта печатная плата призвана значительно улучшить ваши электронные проекты. Инвестиции в это передовое решение для печатных плат не только обеспечивают надежность и производительность, но и позиционируют ваши продукты для успеха во все более конкурентной среде.



Для запросов или размещения заказа, пожалуйста, свяжитесь с нами сегодня — давайте вместе поднимем ваши электронные решения на новый уровень!



6-слойный M6 высокоскоростной гибридный ПКБ IS370HR с медными монетами 1
