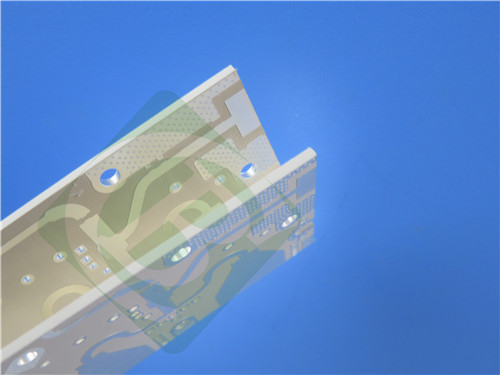

RO3010 RF PCB 4-слойная толщиной 2.7 мм для микроволновых применений

В быстро меняющемся мире электроники спрос на высокопроизводительные печатные платы (PCB) имеет первостепенное значение. Наша 4-слойная печатная плата, изготовленная из Rogers RO3010, специально разработана для превосходной работы в ВЧ и микроволновых приложениях.

Выбор материала: Rogers RO3010

В основе этой печатной платы лежит Rogers RO3010, высокопроизводительный ламинат, известный своими исключительными электрическими и механическими свойствами. Этот керамико-наполненный композит из ПТФЭ разработан для коммерческих микроволновых и ВЧ-приложений, обеспечивая стабильную диэлектрическую проницаемость (Dk) и превосходную производительность в широком диапазоне частот.

Основные характеристики Rogers RO3010:

- Диэлектрическая проницаемость (Dk): 10,2 ± 0,30 при 10 ГГц, что обеспечивает минимальные потери сигнала и исключительную производительность в высокочастотных средах.

- Фактор рассеяния: Благодаря низкому фактору рассеяния 0,0022 при 10 ГГц, Rogers RO3010 минимизирует потери энергии, повышая общую эффективность.

- Термическая стабильность: Температура термического разложения (Td) превышает 500°C, обеспечивая надежную работу даже в сложных термических условиях.

- Низкое влагопоглощение: Скорость влагопоглощения всего 0,05% повышает надежность в различных условиях окружающей среды.

- Коэффициент теплового расширения (CTE): С осями X и Y 13 ppm/°C и 11 ppm/°C, а также осью Z 16 ppm/°C, Rogers RO3010 обеспечивает отличную стабильность размеров.

Технические характеристики печатной платы

Эта 4-слойная печатная плата разработана с высокой точностью и имеет компактные размеры 35 мм x 42 мм. Ее размер делает ее подходящей для применений, где пространство ограничено, что делает ее идеальным выбором для миниатюрных электронных устройств.

Конфигурация слоев

Конфигурация слоев этой печатной платы разработана для оптимизации производительности:

- Медный слой 1: 35 μм

- Подложка Rogers RO3010: 50 мил (1,27 мм)

- Медный слой 2: 35 μм

- Препрег 1060 Bonding Ply: 0,05 мм

- Медный слой 3: 35 μм

- Подложка Rogers RO3010: 50 мил (1,27 мм)

- Медный слой 4: 35 μм

Эта конфигурация обеспечивает эффективные электрические соединения и стабильное управление тепловым режимом, что критически важно для высокочастотных приложений.

Контроль качества

Каждая печатная плата проходит 100% электрическое тестирование перед отправкой, что обеспечивает соответствие стандартам IPC-Class-2. Этот строгий процесс тестирования гарантирует надежную работу каждой платы в сложных условиях.

Типичные области применения

Универсальность этой печатной платы делает ее подходящей для различных высокочастотных применений, включая:

- Автомобильные радарные системы: Повышение безопасности транспортных средств и навигационных систем.

- Антенны глобальной системы позиционирования (GPS): Обеспечение точного отслеживания местоположения.

- Системы сотовой связи: Идеально подходит для усилителей мощности и антенн, обеспечивая надежную связь.

- Патч-антенны для беспроводной связи: Поддержка бесперебойной связи для мобильных устройств.

- Спутники прямого вещания: Обеспечение высококачественных спутниковых сигналов для развлечений и связи.

- Каналы передачи данных в кабельных системах: Облегчение эффективной передачи данных для кабельных сетей.

- Удаленные считыватели показаний счетчиков: Улучшение управления коммунальными услугами с помощью надежного сбора данных.

- Силовые объединительные платы: Поддержка высокопроизводительного распределения электроэнергии в сложных системах.

Заключение

Выбор этого передового решения для печатных плат гарантирует, что ваши продукты не только будут соответствовать, но и превзойдут ожидания современного технологического ландшафта. Независимо от того, ориентированы ли вы на телекоммуникации, аэрокосмическую промышленность или потребительскую электронику, эта печатная плата разработана для обеспечения высокой производительности, которая вам требуется.

Для получения дополнительной информации или размещения заказа, пожалуйста, свяжитесь с нами сегодня — давайте вместе работать над улучшением ваших электронных решений!
