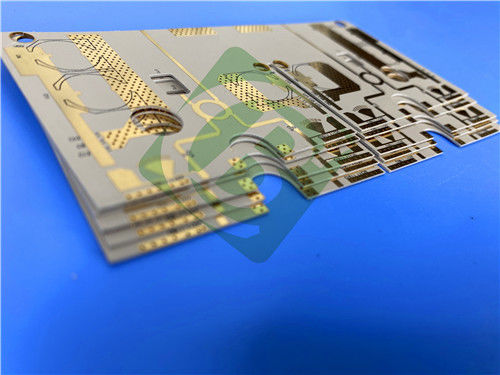

30mil RT duroid 6035HTC двухслойная печатная плата с иммерсионным золотом

Представляем нашу высокопроизводительную двухслойную жесткую печатную плату, тщательно изготовленную из материала Rogers RT/duroid 6035HTC. Разработанная для высокомощных радиочастотных и микроволновых сценариев, где терморегулирование и надежная работа жизненно важны, она выделяется как отличный вариант для усилителей мощности, ответвителей и связанных приложений.

Печатная платаСтруктура слоев

Структура слоев этой печатной платы умело разработана следующим образом:

Медный слой 1: 35 мкм

RT/duroid 6035HTC: 0,762 мм (30 мил)

Медный слой 2: 35 мкм

Детали печатной платы

Что выделяет материал RT/duroid 6035HTC?

Высокочастотные материалы для печатных плат Rogers RT/duroid 6035HTC представляют собой композиты PTFE, наполненные керамикой, специально разработанные для высокомощных радиочастотных и микроволновых приложений, что делает их исключительным выбором в таких сценариях. Эти ламинаты обладают теплопроводностью почти в 2,4 раза большей, чем у стандартных продуктов RT/duroid 6000, а также медной фольгой (ED и обратная обработка), которая обеспечивает отличную долговременную термическую стабильность.

Более того, усовершенствованная система наполнителей Rogers обеспечивает отличную сверлимость, снижая затраты на сверление по сравнению со стандартными высокотеплопроводными ламинатами, в которых используются наполнители из оксида алюминия. Ключевые особенности включают диэлектрическую проницаемость (DK) 3,5 +/- 0,05 при 10 ГГц/23°C, коэффициент диэлектрических потерь 0,0013 при 10 ГГц/23°C и температурный коэффициент диэлектрической проницаемости -66 ppm/°C. Он также имеет влагопоглощение 0,06%, высокую теплопроводность 1,44 Вт/м/К при 80°C, CTE по осям X и Y 19 ppm/°C, по оси Z 39 ppm/°C, рейтинг воспламеняемости UL 94-V0 и совместимость с бессвинцовым процессом.

Преимущества

-Высокая теплопроводность

​-Улучшенное рассеивание диэлектрического тепла обеспечивает более низкие рабочие температуры для приложений с высокой мощностью

-Отличные высокочастотные характеристики

-Меньшие вносимые потери и отличная термическая стабильность проводников

Где это можно использовать?

Уникальные свойства RT/duroid 6035HTC делают эту печатную плату подходящей для ряда применений:

-Высокомощные радиочастотные и микроволновые усилители

​-Усилители мощности, ответвители, фильтры, сумматоры, делители мощности

Соответствие требованиям и доступность

Эта печатная плата соответствует строгим стандартам IPC-Class-2, гарантируя стабильное качество и надежную работу. Предоставленное изображение выполнено в формате Gerber RS-274-X, что обеспечивает плавную интеграцию в производственные процессы.

Мы обеспечиваем глобальную доступность, гарантируя, что эта премиальная печатная плата доступна инженерам и производителям по всему миру.

Печатная плата RT/duroid 6035HTC сочетает в себе выдающиеся тепловые характеристики, высокочастотную функциональность и надежность, что делает ее идеальной для высокомощных радиочастотных и микроволновых приложений. Благодаря исключительным свойствам материала и продуманному дизайну, она хорошо подходит для удовлетворения требований проектов с высокой энергоемкостью. Выберите эту печатную плату, чтобы получить выгоду от решения, которое превосходит как по производительности, так и по практичности.
