8-слойный тяжелый медный ПКБ TU-865 (TG180/TG200) без галогена

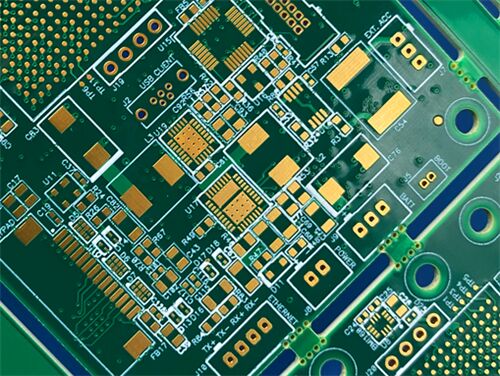

Эта печатная плата представляет собой 8-слойную печатную плату из тяжелой меди, изготовленную на безгалогеновой подложке TU-865 с высоким Tg. Эта сверхтолстая медная печатная плата, состоящая из меди толщиной 10 унций (350 мкм) на каждом отдельном слое и общей толщиной платы 4,5 мм, обеспечивает исключительную пропускную способность по току и эффективность рассеивания тепла. Он использует двустороннюю зеленую паяльную маску с белой шелкографией и высококачественной отделкой поверхности иммерсионным золотом. Эта жесткая многослойная плата, оснащенная сложными производственными технологиями, включая скрытые переходные отверстия, глухие переходные отверстия, полувырезанные отверстия и отверстия, заполненные проводящей медной пастой, разработана для суровых промышленных условий и приложений с сильным током, таких как автомобильная электроника, источники питания серверов и инфраструктура базовых станций.

печатная платаСпецификацияс

Формат графического изображения и стандарт соответствия

Формат изображения: Поставляется в формате Gerber RS-274-X, универсальном промышленном стандарте для точного изготовления изделий из тяжелой меди.

Стандарт качества: Соответствует IPC-Class-2, подходит для длительной бесперебойной работы промышленного энергетического оборудования.

Доступность: глобальная служба доставки для поддержки международных проектов по закупкам в промышленности и автомобилестроении.

Внедрение подложки TU-865

TU-865 — это высокоэффективный безгалогенный ламинат FR-4, состоящий из эпоксидной смолы и стеклоткани E, разработанный для суровых промышленных условий и высоконадежных электронных приложений. При максимальной температуре Tg до 200 ℃ этот материал со средними потерями объединяет соединения фосфора и азота для достижения огнестойкости класса UL94V-0 без добавок галогена, сурьмы и красного фосфора. Совместимый с процессом контроля AOI и оснащенный характеристиками блокировки УФ-излучения, TU-865 идеально адаптируется к автоматизированным промышленным производственным линиям.

В сочетании со специальным препрегом TU-865P этот материал поддерживает сложное многослойное ламинирование. Он отличается низким коэффициентом теплового расширения, сверхнизкой скоростью поглощения влаги, превосходной химической стойкостью и превосходной стабильностью размеров. TU-865 обеспечивает превосходную антимиграционную способность CAF и высокую устойчивость к термоциклированию бессвинцовой пайки, что делает его идеальным для продуктов, требующих многократной высокотемпературной сборки и чрезвычайной устойчивости к окружающей среде.

Ключевой материалОсобенностьс

Ключевые преимущества

Безгалогеновая подложка с высоким Tg TU-865 обеспечивает незаменимые преимущества для силовых печатных плат с тяжелой медью:

Зеленая экологическая формула: не содержит галогенов, сурьмы и красного фосфора, соответствует мировым стандартам защиты окружающей среды.

Сверхвысокие свойства Tg противостоят термической деформации во время нескольких процессов высокотемпературной пайки.

Низкий коэффициент теплового расширения обеспечивает стабильные размеры при суровых температурных циклах.

Отличная влаго- и химическая стойкость, адаптируется к сложным и суровым рабочим условиям.

Высокая стойкость к CAF эффективно предотвращает коррозию проводящей анодной нити.

Идеальная совместимость с бессвинцовыми процессами сборки для стандартизированного промышленного производства.

Типичные применения

Эта 8-слойная медная печатная плата TU-865 весом 10 унций широко применяется в мощных и высоконадежных промышленных областях:

Автомобильные электронные системы и модули управления транспортными средствами для суровых условий эксплуатации

Мощные платы питания серверов и блоки управления накопителями энергии

Телекоммуникационное оборудование и объединительные платы питания базовых станций сотовой связи

Промышленное сильноточное оборудование управления и схемы мощных инверторов

Щиты промышленной автоматизации, требующие длительной непрерывной работы
