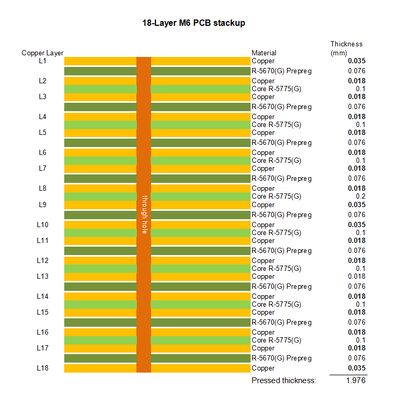

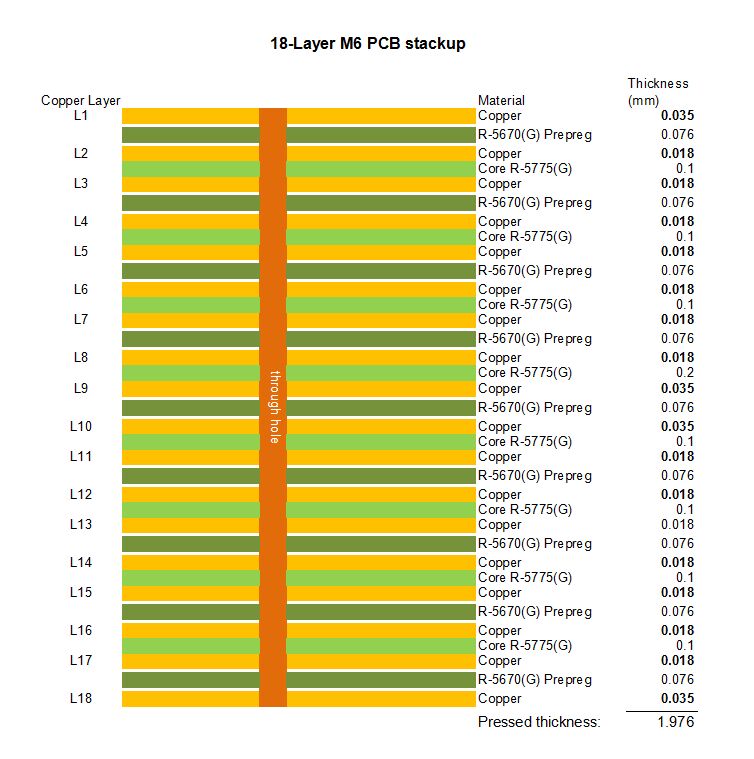

Этот 18-слойныйвысокоскоростные печатные платыПостроен из ламината Panasonic Megtron6, с температурой перехода стекла (TG) 185 ° C и общей толщиной 2,013 мм.Как внутренний, так и внешний слои имеют равномерную толщину 35 мкмПоверхность выполнена с химическим погружением в золото, с толщиной золота 2 мкм, покрывающей 29% площади доски.Измерение 240 × 115 мм на единицу, этот ПКБ включает в себя дополнительные листы из ПП и интегрирует ключевые процессы, такие как один цикл проходного наполнения смолой с медной крышкой, маркировка серийного номера и конструкция в форме инь-ян медный,наряду с обязательным испытанием импеданса и низкого сопротивленияЛаминат Megtron6 обеспечивает исключительную электрическую производительность для высокоскоростной передачи сигнала, удовлетворяя строгим требованиям высокочастотных высоконадежных электронных систем.
Спецификации ПХБ
| Параметр конструкции |
Спецификация |
| Базовый материал |
Ламинат Panasonic Megtron6 (R5775G, HVLP) (TG 185°C) с дополнительными PP-листами |
| Конфигурация слоя |
18-слойные высокоскоростные печатные платы |
| Размеры доски |
240 × 115 мм на единицу, 1 шт. |
| Общая толщина |
2.013 мм (управляемая точностью) |
| Толщина меди |
Внутренние и внешние слои: 35μm (одинаковая толщина во всех слоях) |
| Поверхностная отделка |
Химическое погружение золота: толщина золота 2 мкм, 29% площади панели покрыто |
| Маска и шелкопряда |
Маска для сварки: матовый зеленый; шелковый экран: белый |
| Ключевые процессы |
Наполнение смолой через отверстие и медная накладка; маркировка серийного номера; дизайн медный Инь-Ян |
| Требования к испытаниям |
Испытания импедантности; испытания низкого сопротивления |
Ламинат "Panasonic Megtron6"
Panasonic Megtron6 (модель R5775G, HVLP) - это высокопроизводительный ламинат с низкими потерями, разработанный для высокоскоростных печатных плат нового поколения,специально разработанный для решения проблем целостности сигнала в высокочастотных системахОсновные характеристики и преимущества:
Высокая электрическая производительность: имеет сверхнизкую диэлектрическую потерю (Df) и стабильную диэлектрическую постоянную (Dk) в широком частотном спектре,эффективное уменьшение ослабления сигнала и перекрестной связи, что является существенным атрибутом для высокоскоростной передачи сигнала более 10 Гбит/с;.
- Улучшенная тепловая стабильность: с TG 185 °C, он предлагает отличную теплостойкость и размерную стабильность во время высокотемпературных производственных процессов (например, сварочные,Ламинация) и в суровых условиях эксплуатации, обеспечивая долгосрочную операционную надежность.
- HVLP дизайн: HVLP (высоко летучий низкий профиль) функция уменьшает летучие компоненты,уменьшение образования пустоты во время ламинирования и повышение качества связывания между слоями критически важно для 18-слойных конструкций высокоплотных печатных плат.
- Широкая совместимость процессов: совместима со стандартными производственными процессами PCB, включая химическое погружение в золото, наполнение смолой и управление импеданцией,обеспечение массового производства при сохранении постоянной производительности.
- Сильная адаптивность к окружающей среде: низкое поглощение воды и выдающаяся влагостойкость повышают стабильность в сложных условиях эксплуатации, что делает его подходящим для высоконадежных приложений.
Что такое высокоскоростной ПКБ?
Высокоскоростная печатная плата (PCB) - это печатная плата, предназначенная для передачи сигналов на высоких частотах (обычно выше 100 МГц или со временем подъема / падения сигнала менее 1 нс), сохраняя целостность сигнала..В отличие от обычных ПКБ, высокоскоростные ПКБ уделяют первоочередное внимание минимизации факторов деградации сигнала, таких как перекрестная связь, отражение, ослабление,и электромагнитных помех (EMI), которые становятся более выраженными с увеличением скорости сигнала..
Ключевые элементы конструкции высокоскоростных печатных плат включают контролируемую импеданс (для сопоставления источников сигнала и нагрузок), рациональное складирование слоев (для отделения слоев сигнала, питания и заземления),оптимизированное маршрутизация (e)Процессы, такие как наполнение смолой, точный контроль толщины меди,и строгие испытания на импеданс/низкое сопротивление также играют ключевую роль в гарантировании высокоскоростной производительности.
Сценарии применения высокоскоростных ПХБ
Интегрируя ламинат Megtron6 и передовые производственные процессы, этот 18-слойный высокоскоростной печатный лист широко применяется в областях, требующих высокочастотного передачи сигнала и превосходной целостности сигнала:
- Сообщение данных: высокоскоростные сетевые устройства (например, базовые станции 5G, коммутаторы и маршрутизаторы 100G/400G), оптические приемопередатчики,и серверов центров обработки данных, где быстрая передача данных и низкая задержка являются критическими требованиями.
-Потребительская электроника: смартфоны, планшеты, ноутбуки и игровые приставки премиум-класса, поддерживающие высокоскоростные интерфейсы, такие как USB 4.0ПКИ 5.0, и модули памяти DDR5.
- Автомобильная электроника: передовые системы помощи водителю (ADAS), бортовые информационно-развлекательные системы и автономные диспетчеры для управления высокоскоростными датчиками (LiDAR,Радара) и обработки сигналов в реальном времени.
- Промышленная автоматизация: высокоскоростные контроллеры движения, системы машинного зрения и промышленное оборудование Ethernet, обеспечивающие точный и быстрый обмен данными на автоматизированных производственных линиях.
-Аэрокосмическая и оборонная промышленность: системы авионики, оборудование для спутниковой связи и радиолокационные системы, работающие в суровых условиях с строгими требованиями к стабильности и надежности сигнала.
- Медицинские устройства: оборудование для медицинской визуализации высокого разрешения (например, МРТ, КТ-сканеры) и диагностические устройства, передающие высокоскоростные данные с минимальными помехами для обеспечения точных результатов.
