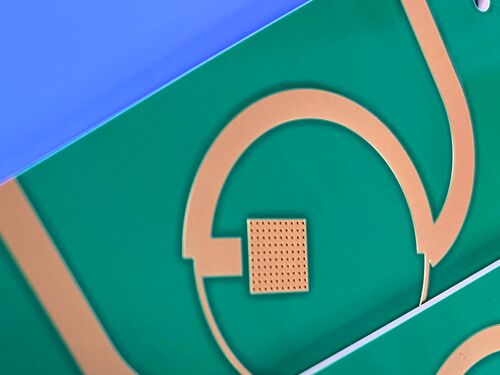

Этот ПКБ представляет собой высокопроизводительную 4-слойную жесткую печатную плату (ПКБ), изготовленную изРоджерс RT дюроид 6010.2LM, керамический композитный микроволновой ламинат из PTFE, разработанный для применения в электронных и микроволновых схемах, требующих высокой диэлектрической константы.и строгий размерный контроль, ПКБ позволяет уменьшить размер цепи, обеспечивая при этом повторяемую производительность, что делает его подходящим для применения в X-диапазоне и ниже, таких как антенны и спутниковые системы связи.
Спецификации ПХБ
| Положение |
Спецификации |
| Базовый материал |
RT диуроид 6010.2LM (керамико-PTFE композитный микроволновой ламинат) |
| Количество слоев |
4 слоя (без включения слепых проемов) |
| Размеры доски |
86 мм х 103 мм на кусок, с допустимым размером +/- 0,15 мм |
| Минимальное количество следов/пространства |
Ширина следа 5 мм с интервалом 7 мм |
| Минимальный размер отверстия |
0.5 мм |
| Толщина готовой доски |
2.8 мм |
| Оконченный вес меди |
1 унция (эквивалент 1,4 миллилитра) для внешних слоев |
| через толщину покрытия |
20 мкм |
| Поверхностная отделка |
ENIG (неэлектрическое никельное погруженное золото) |
| Высокий шелковой экран |
Белый |
| Нижняя шелковая экрана |
Не применяется |
| Верхняя маска |
Зеленый |
| Нижняя сварная маска |
Не применяется |
| Контроль качества |
100% электрическое испытание, проведенное перед отправкой |
ПХБ-накопление
| Склад |
Описание |
Толщина |
| 1 |
Медный слой 1 (внешняя часть) |
35 мкм |
| - |
Роджерс RT duroid 6010.2LM ядро |
1.27 мм (50 миллиметров) |
| 2 |
Медный слой 2 |
35 мкм |
| - |
Препрег |
0.102 мм |
| 3 |
Медный слой 3 |
35 мкм |
| - |
Роджерс RT duroid 6010.2LM ядро |
1.27 мм (50 миллиметров) |
| 4 |
Медный слой 4 (внешнее дно) |
35 мкм |
Изображения, стандарт качества и доступность
Печатный лист поставляется с графикой в формате Gerber RS-274-X, стандартном формате для производства печатных листов.
Он соответствует стандарту качества IPC-Class-2, признанному во всем мире эталону, который гарантирует постоянную производительность, надежное качество производства и соответствие отраслевым требованиям.
Кроме того, этот ПХБ доступен во всем мире, удовлетворяя потребности международных клиентов и проектов микроволновых цепей по всему миру.
NT2 материалы
RT/duroid 6010LM микроволновые ламинированные материалы представляют собой керамические композитные материалы из PTFE, специально разработанные для применения в электронных и микроволновых схемах, требующих высокой диэлектрической константы.NT1 дюроидЛаминат.2LM имеет высокую диэлектрическую постоянную (Dk), что позволяет значительно уменьшить размер цепи, сохраняя при этом характеристики низких потерь, что делает его идеальным для работы в X-диапазоне или ниже.Кроме того,, их строгий контроль Dk и толщины обеспечивают повторяемую производительность цепи, критически важную для высоконадежных микроволновых приложений.
Ключевые характеристики материала RT duroid 6010.2LM
| Ключевые особенности |
Спецификации |
| Диэлектрическая постоянная (Dk) |
10.2 +/- 0.25 |
| Фактор рассеивания |
0.0023 при 10 ГГц |
| Коэффициент теплового расширения (CTE) |
Ось X: 24 ppm/°C; Ось Y: 24 ppm/°C; Ось Z: 47 ppm/°C (сопоставлено с медью) |
| Температура разложения (Td) |
500 °C (измеряется с помощью TGA) |
| Теплопроводность |
00,86 Вт/мк |
| Возгораемость |
Стандарт UL 94 V0 |
| Медная фольга |
Пластированная стандартной и обратно обработанной электродепозитной медной фольгой |
RT преимущества материала duroid 6010.2LM
Высокая диэлектрическая постоянная позволяет значительно уменьшить размер цепи, оптимизируя использование пространства в компактных электронных системах.
- характеристики низкой потери делают его идеальным для работы на X-диапазоне или ниже, обеспечивая минимальное ослабление сигнала и высокую целостность сигнала.
-Тяжелый Dk и контроль толщины гарантируют повторяемую производительность цепи, что имеет решающее значение для высоконадежных микроволновых приложений.
-Низкая влагопоглощение повышает долгосрочную надежность и стабильность в различных условиях окружающей среды.
-Обеспечивает надежные проходные отверстия в многослойных панелях, обеспечивая прочную связь между слоями и механическую долговечность.
Типичные применения
Используя свой высокий Dk, низкую потерю и повторяемую производительность, этот ПКБ специально разработан для следующих микроволновых и высоконадежных приложений:
- Закрепите антенны.
-Спутниковые системы связи
- Усилители мощности.
- Системы предотвращения столкновений самолетов
- Наземные радиолокационные системы предупреждения.
Заключение
Этот 4-слойный жесткий ПКБ, изготовленный с использованием керамико-PTFE композитного микроволнового ламината Rogers RT duroid 6010.2LM, интегрирует превосходные диэлектрические характеристики, низкие потери,и надежная конструкция, которые имеют решающее значение для высоконадежных микроволновых приложений.
Внутренние преимущества RT duroid 6010.2LM, включая высокую диэлектрическую константу (Dk) для миниатюризации цепей, низкие потери для X-диапазона и ниже, узкий размерный и Dk контроль,и надежное покрытие с проходными отверстиями, позиционируют этот ПКБ как высокопроизводительное решение для микроволновых и аэрокосмических приложений..
