Подробная информация о продукте:
Оплата и доставка Условия:
|
| Основное вещество: | PTFE | Отсчет слоя: | 2 слоя |
|---|---|---|---|
| Толщина PCB: | 1.5mm | Размер PCB: | 67 x 85 mm =1up |
| Медный вес: | 3oz | Поверхностный финиш: | HASL неэтилированное |
| Выделить: | доска PCB тефлона 1.5mm,доска PCB тефлона 1up,неэтилированный PCB 1up |
||

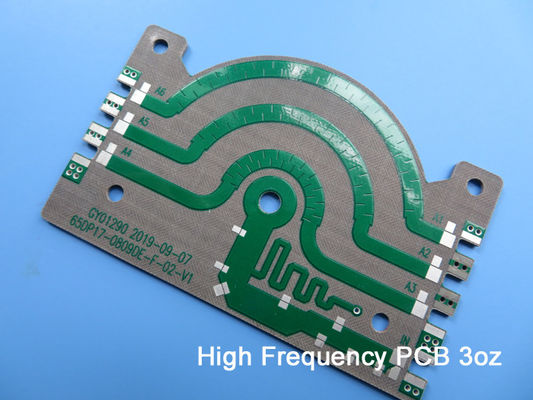

Доска PCB PTFE построила на плите 1.5mm PTFE с пусковыми площадками меди 3oz и серебра погружения для усилителя силы
(Платы с печатным монтажом выполненные на заказ продукты, изображение и показанные параметры как раз для ссылки)
Политетрафторэтилен (краткость для PTFE), обыкновенно известный как «пластиковый король», смесь полимера сделанная из тетрафторэтилена полимерностью. Он имеет превосходную химическую стойкость, коррозионную устойчивость, запечатывание, высокие смазку и не-выкостность, электрическую изоляцию и хорошую устойчивость к старению. Использованный как проектировать пластмассу, его можно сделать в трубку PTFE, штангу, пояс, плиту, фильм и так далее. Вообще он использовал в требованиях к высокой эффективности коррозионностойких труб, контейнеров, насосов, клапанов так же, как радиолокатора, высокочастотного оборудования связи, радиооборудования.
Политетрафторэтилен (F4, PTFE) имеет серию превосходного представления:
1. высокотемпературное сопротивление: долгосрочная температура пользы 200~260 градус цельсий.
сопротивление температуры 2.low: все еще мягкий на -100 градус цельсиях;
сопротивление 3.corrosion: устойчивая царская водка и все органические растворители;
сопротивление 4.climate: самая лучшая старея жизнь в пластмассах;
смазка 5.high: с самым небольшим коэффициентом трением в пластмассах (0,04);
6.Non-viscous: с минимальным поверхностным натяжением в твердых материалах без придерживаться любого вещества;
7.non-toxic: с физиологопсихологической инерционностью;
электрические свойства 8.excellent, идеальные для класса c изолируя материалов, толстый слой стога газеты могут преградить 1500 v высокого напряжения;
9.smoother чем лед.
F4BM-1/2 прокатано путем класть - вверх залакированной стеклянной ткани со смолой тефлона, согласно научному образованию и строгому процессу технологии. Этот продукт принимает некоторые преимущества над сериями F4B в электрическом представлении (широкийа ассортимент диэлектрического постоянн, более низкого тангенса угла диэлектрических потерь, увеличенного сопротивления, и больше стабильности представления)
На частотах RF и микроволны, диэлектрическая константа материалов PTFE как низка как 3,5 или ниже, которая держит сильный сигнал во время передачи через PCB, делающ их идеальный для преодолевать высокоскоростное ограничение FR-4.
Применение
LNA, конвертер приема радиолокационных данных, расширенный спектр, антенна 4G
| РАЗМЕР PCB | 67 x 85 mm =1up |
| ТИП ДОСКИ | Двойник встал на сторону PCB |
| Количество слоев | 2 слоя |
| Поверхностные компоненты держателя | УТВЕРДИТЕЛЬНЫЙ ОТВЕТ |
| Через компоненты отверстия | НЕТ |
| STACKUP СЛОЯ | медь ------- 1 oz) +plate ВЕРХНИЙ слой 105um ( |
| F4B PTFE 1.5mm | |
| медь ------- 105um (1oz) + слой СРЕДСТВА плиты | |
| ТЕХНОЛОГИЯ | |
| Минимальные трассировка и космос: | mil 7,9 mil/5,9 |
| Минимальные/максимальные отверстия: | 0,4 mm/0,4 mm |
| Количество различных отверстий: | 1 |
| Количество буровых скважин: | 1 |
| Количество филированных слотов: | 0 |
| Количество внутренних вырезов: | 0 |
| Управление импеданса: | нет |
| Номер пальца золота: | 0 |
| МАТЕРИАЛ ДОСКИ | |
| Стеклянная эпоксидная смола: | PTFE |
| Окончательная фольга внешняя: | 3oz |
| Окончательная фольга внутренняя: | N/A |
| Окончательная высота PCB: | 1.5mm |
| ПОКРЫВАТЬ И ПОКРЫВАТЬ | |
| Поверхностный финиш | Серебр погружения |
| Припаяйте маску для того чтобы примениться к: | N/A |
| Цвет маски припоя: | N/A |
| Тип маски припоя: | N/A |
| CONTOUR/CUTTING | Трасса |
| МАРКИРОВКА | |
| Сторона компонентного сказания | N/A |
| Цвет компонентного сказания | N/A |
| Имя или логотип изготовителя: | N/A |
| ЧЕРЕЗ | Покрытый через отверстие (PTH), минимальный размер 0.4mm. |
| ОЦЕНКА FLAMIBILITY | Утверждение MIN. UL 94-V0. |
| ДОПУСК РАЗМЕРА | |
| Размер плана: | 0,0059" |
| Плакировка доски: | 0,0029" |
| Допуск сверла: | 0,002" |
| ТЕСТ | Пересылка электрического теста 100% прежняя |
| ТИП ХУДОЖЕСТВЕННОГО ПРОИЗВЕДЕНИЯ, КОТОРЫЙ НУЖНО ПОСТАВИТЬ | файл электронной почты, Gerber RS-274-X, PCBDOC etc |
| ОБЛАСТЬ УВЕРЕННОГО РАДИОПРИЕМА | Всемирно, глобально. |
Наша возможность PCB
| Материал PCB: | Стеклоткань покрыла PTFE |
| Код: | F4BM-1/2(сериисемьи) |
| Диэлектрическая константа: | 2,2, 2,55, 2,65, 3,0 и 3,5 |
| Отсчет слоя: | 1 слой, 2 слои и разнослоистого |
| Медный вес: | 0.5oz (17 µm), 1oz (35µm), 2oz (70µm), 3oz (105µm) |
| Толщина PCB: | 0.25mm, 0.5mm, 0.8mm, 1.0mm, 1.5mm, 2.0mm, 3.0mm, 4.0mm, 5.0mm, 6.0mm, 8.0mm, 10.0mm, 12.0mm |
| Размер PCB: | ≤400mm x 500mm |
| Маска припоя: | Зеленый, черный, голубой, желтый, красный etc. |
| Поверхностный финиш: | Обнаженная медь, HASL, ENIG, серебр, OSP, etc. |
Электрические свойства F4B PTFE
| Имя | Условие испытаний | Блок | Значение | |||
| Плотность | Нормальное состояние | g/ см3 | 2,1|2,35 | |||
| Абсорбция влаги | Погружение в дистиллированной воде 20±2℃ на 24 часа | % | ≤0.02 | |||
| Рабочая температура | Высокая камера температуры | ℃ | -50℃~+260℃ | |||
| Термальная проводимость | W/m/k | 0,8 | ||||
| CTE (типичное) | 0~100℃ (εr: 2.1~2.3) | ppm/℃ | 25(x) | |||
| 34(y) | ||||||
| 252(z) | ||||||
| CTE (типичное) | 0~100℃ (εr: 2.3~2.9) | ppm/℃ | 14(x) | |||
| 21(y) | ||||||
| 173(z) | ||||||
| CTE (типичное) | 0~100℃ (εr: 2.9~3.5) | ppm/℃ | 12(x) | |||
| 15(y) | ||||||
| 95(z) | ||||||
| Фактор усушки | 2 часа в кипятке | % | 0,0002 | |||
| Поверхностная резистивность | DC 500V | Нормальное состояние | M·Ω | ≥1×104 | ||
| Постоянн влажность и температура | ≥1×103 | |||||
| Резистивность тома | Нормальное состояние | MΩ.cm | ≥1×106 | |||
| Постоянн влажность и температура | ≥1×105 | |||||
| Сопротивление Pin | DC 500V | Нормальное состояние | MΩ | ≥1×105 | ||
| Постоянн влажность и температура | ≥1×103 | |||||
| Поверхностная диэлектрическая прочность | Нормальное состояние | d=1mm (Kv/mm) | ≥1.2 | |||
| Постоянн влажность и температура | ≥1.1 | |||||
| Диэлектрическая константа | 10GHZ | εr | 2,20, 2,55, 2,65, 3,0, 3,5 | |||
| (±2%) | ||||||
| Коэффициент энергопотерь | 10GHZ | tgδ | 2,2 | ≤7×10-4 | ||
| 2,55|2,65 | ≤1×10-3 | |||||
| 3,0|3,5 | ≤1.5×10-3 | |||||
