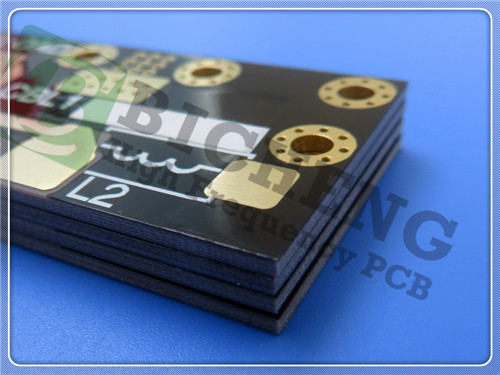

Двусторонние печатные платы F4BTMS1000 PCB толщиной 6,35 мм из обнаженной меди

PCB F4BTMS1000 представлен как последнее нововведение в серии F4BTMS, предназначенное для удовлетворения строгих требований высокой надежности приложений в аэрокосмическом и оборонном секторах.Эта модернизированная версия серии F4BTM включает значительные достижения в разработке материалов и производственных процессов, что обеспечивает исключительные характеристики и универсальность.

Расширенный состав материала
Изготавливается из уникальной смеси специально разработанной нанокерамики, смешанной с политетрафторуроэтиленовой смолой (ПТФЭ), усиленной сверхтонкой и сверхтонкой стеклянной тканью.F4BTMS1000 минимизирует негативное воздействие стекловолокна на распространение электромагнитных волнЭта инновационная композиция предназначена для значительного уменьшения диэлектрических потерь при одновременном повышении размерной стабильности.приспособление материала к различным применениям.

Ключевые преимущества F4BTMS1000 включают улучшенную электрическую прочность и теплопроводность, а также низкий коэффициент теплового расширения.Эти характеристики обеспечивают стабильные характеристики диэлектрической температуры и повышенную удобство использования в широком диапазоне частотКроме того, в серию F4BTMS включена медная фольга с низкой грубостью RTF, что еще больше уменьшает потерю проводников и обеспечивает отличную прочность кожуры.позволяющая совместимость как с медными, так и с алюминиевыми основаниями.

Ключевые характеристики F4BTMS1000
Диэлектрическая постоянная (Dk): F4BTMS1000 может похвастаться Dk 10,2 при 10 ГГц, что делает его идеальным для высокочастотных приложений, где важна точная передача сигнала.


Фактор рассеивания: с значениями 0,0020 при 10 ГГц и 0,0023 при 20 ГГц ПКБ минимизирует потери энергии во время работы.


Коэффициент теплового расширения (CTE): значения CTE 16 ppm/°C (ось X), 18 ppm/°C (ось Y) и 32 ppm/°C (ось Z) обеспечивают стабильность в широком диапазоне температур от -55°C до 288°C.


Низкий тепловой коэффициент Dk: при -320 ppm/°C эта особенность гарантирует постоянную производительность при колебаниях температуры, повышая надежность конструкции.


Высокая теплопроводность: с температурой 0,81 Вт/мк этот ПХБ способствует эффективному рассеиванию тепла, что имеет решающее значение для поддержания оптимальных условий эксплуатации.


Низкая поглощение влаги: с скоростью поглощения влаги 0,03%, F4BTMS1000 предназначен для надежной работы в влажной среде.

Спецификации строительства
PCB F4BTMS1000 имеет прочную двухслойную жесткую конструкцию со следующими характеристиками:

Медный слой 1: 35 мкм
F4BTMS1000 Ядро: 6,35 мм (250 миллиметров)
Медный слой 2: 35 мкм

Размеры доски составляют 98 мм х 98 мм (± 0,15 мм) с толщиной 6,4 мм. Для внешних слоев установлен вес медного сплава 1 унции (1,4 миллиметра), обеспечивающий оптимальную проводимость.

Дополнительные детали строительства
Минимальное количество следов/пространства: 6/6 миллиметров
Минимальный размер отверстия: 0,6 мм
Толщина покрытия: 20 мкм
Поверхностная отделка: голая медь, обеспечивающая отличную проводимость.
Электрические испытания: каждая печатная пластина проходит 100% электрическое испытание перед отправкой, обеспечивая качество и надежность.

Обеспечение качества и стандарты
Производство осуществляется в соответствии со стандартами IPC-класса 2, обеспечивающими умеренный уровень надежности, подходящий для различных применений.Эта приверженность качеству гарантирует, что каждый ПКБ F4BTMS1000 отвечает строгим критериям производительности, обеспечивая спокойствие для клиентов в критически важных отраслях.

Типичные применения
PCB F4BTMS1000 идеально подходит для различных приложений с высокой надежностью, включая:

Аэрокосмическое оборудование:Необходимо для космического и кабинового оборудования, требующего постоянной работы в экстремальных условиях.


Микроволновые и радиочастотные приложения:Идеально подходит для современных микроволновых компонентов, обеспечивающих целостность сигнала и минимальные потери.


Военный радар:Разработанный для удовлетворения требований точности военных применений.


Сети питания и фазочувствительные антенны:Идеально подходит для фазовых антенн и спутниковой связи.

Заключение
PCB F4BTMS1000 представляет собой значительный скачок вперед в технологии PCB, объединяя передовые материалы и строгие производственные процессы для обеспечения непревзойденной производительности и надежности.Используемые в аэрокосмической промышленности, военных или телекоммуникаций, этот ПХБ разработан для решения задач современной электроники.
