3 мм без шелковой пленки ПТФЕ ПКБ сварка на горячем воздухе

МОК:	1pcs
цена:	USD9.99-99.99
Стандартная упаковка:	Вакуум bags+Cartons
Срок доставки:	8-9 рабочих дней
Способ оплаты:	T/T
Пропускная способность:	5000pcs в месяц

Подробности Информация

Описание продукта

Подробная информация

Место происхождения

Китай

Фирменное наименование

Bicheng

Сертификация

UL, ISO9001, IATF16949

Номер модели

BIC-100.V1.0

Базовый материал:

Серия PTFE F4B

Количество слоев:

1 слой, 2 слоя, разнослоистый, гибридный тип

Толщина ПКБ:

0.17mm, 0.25mm, 0.5mm, 0.8mm, 1.0mm, 1.5mm, 2.0mm, 3.0mm, 4.0mm и 5.0mm, etc.

Размер ПКБ:

≤ 400 мм х 500 мм

Маска для сварки:

- Нет.

Шелковый экран:

- Нет.

Вес меди:

0.5oz, 1oz, 2oz, 3oz

Surfacefinish:

Обнаженная медь, HASL, ENIG, олово etc погружения.

Выделить:

Отсутствие доски PCB тефлона Silkscreen

доска PCB тефлона 3.0mm

Описание продукта

Привет всем.

Сегодня мы поговорим о высокочастотных схемах F4B толщиной 3,0 мм.

Серия высокочастотных материалов F4B преимущественно состоит из ткани из стеклянных волокон из ПТФЕ и ткани из стеклянных волокон из ПТФЕ, заполненной керамикой.Эта серия является экономически эффективным выбором, а также является надежным из-за его постоянного качестваОн используется в различных современных приложениях, таких как навигация, спутниковая связь, радар и новейшие технологии, такие как 4G и 5G связи.

Спецификации ПХБ
Количество слоев:	Двухсторонние
Базовый материал:	F4B DK 2.2
Размер:	25 х 26 мм
Завершенная толщина	30,0 мм ± 10%
Изготовленная медь:	1 унция
SMOBC:	Нет, нет.
Окончание поверхности:	HASL Pb свободный

Основные характеристики этой доски - это двусторонняя доска, субстрат F4B, DK на 2.2, 61мм длиной на 62мм шириной, толщина 3,0мм, мед 1,0 унций, без паяльной маски, без шелковой пленки и поверхность OSP.

Посмотрим, что там.
3 мм без шелковой пленки ПТФЕ ПКБ сварка на горячем воздухе 0

Верхний слой и нижний слой выполнены из 1 унции меди. Диэлектрический материал F4b находится в середине 2 слоев меди, показывая диэлектрическую постоянную на 2.23,0 мм толщины.

3 мм без шелковой пленки ПТФЕ ПКБ сварка на горячем воздухе 1

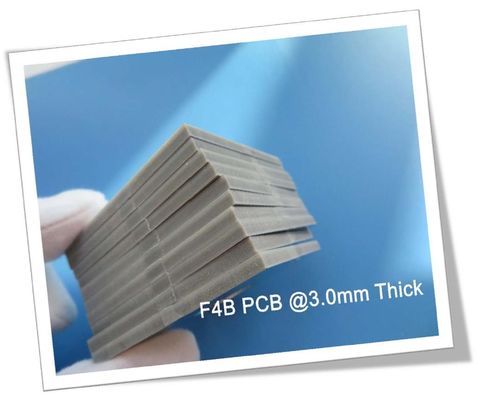

Это фото этой доски. Основной цвет F4B PCB коричневый.

Способность ПКБ
ПКБ-материал:	ПТФЕ
Код:	Серия F4B
Диэлектрическая постоянная:	2.2, 2,55 и 2.65
Диэлектрическая постоянная:	2.17, 2.45, 2,75 и 3.0
Количество слоев:	1 слой, 2 слоя, многослойный, гибридный тип
Вес меди:	0.5 унций, 1 унций, 2 унций, 3 унций
Толщина ПКЖ:	0.17 мм, 0.25 мм, 0.5 мм, 0.8 мм, 1.0 мм,
Толщина ПКЖ:	1.5мм, 2.0мм, 3.0мм, 4.0мм и 5.0мм и т.д.
Размер ПКБ:	≤ 400 мм х 500 мм
Окончание поверхности:	Голая медь, HASL, ENIG, Immersion tin и т.д.

Диэлектрическая константа материала F4B широкая, от 2,2 до 3,0 и т. д. Толщина доски составляет от 0,17 мм до 5,0 мм. Мы можем предоставить вам прототип, небольшие партии и услуги по массовому производству.

Если у вас есть вопросы, пожалуйста, свяжитесь с нами.

Спасибо за чтение.

Приложение: Информационный лист PTFE ((F4B)

Имя	Условия испытания			Единица	Стоимость
Плотность	Нормальное состояние			г/см³	2.1～2.35
Поглощение влаги	Погрузить в дистиллированную воду при температуре 20±2°C для 24 часа			%	≤ 0.02
Операционная температура	Камера высокой и низкой температуры			°C	-50°С～+260°С
Теплопроводность				В/м/к	0.8
КТЭ (типичная)	0 ≈ 100 °C (εr:2.1 ~ 2.3)			ppm/°C	25(x)

					34(y)
					252(z)
КТЭ (типичная)	0 ≈ 100 °C (εr:2.3 ~ 2.9)			ppm/°C	14(x)

					21(y)
					173(z)
КТЭ (типичная)	0 ≈ 100 °C (εr:2.9 ~ 3.5)			ppm/°C	12(x)

					15(y)
					95(z)
Фактор сокращения	2 часа в кипящей воде			%	0.0002
Сопротивляемость поверхности	500 В постоянного тока		Нормальное состояние	M·Ω	≥ 1 × 10⁴

			Постоянная влажность и температура		≥ 1 × 10³
Сопротивляемость объема	Нормальное состояние			MΩ.cm	≥ 1 × 10⁶
	Постоянная влажность и температура				≥ 1 × 10⁵
Сопротивление булавки	500 В постоянного тока	Нормальное состояние		MΩ	≥ 1 × 10⁵
		Постоянная влажность и температура			≥ 1 × 10³
Диэлектрическая прочность поверхности	Нормальное состояние			d=1 мм(Kv/мм)	≥ 1.2
	Постоянная влажность и температура				≥ 1.1
Диэлектрическая постоянная	10ГГZ			Ер	2.20,2.55,2.65,3.0,3.5 (± 2%)

Фактор рассеивания	10 ГГц			tgδ	2.2	≤ 7×10^{- 4}
					2.55~2.65	≤ 1х10^{- Три.}
					3.0~3.5	≤1,5×10^{- Три.}

3 мм без шелковой пленки ПТФЕ ПКБ сварка на горячем воздухе 2
