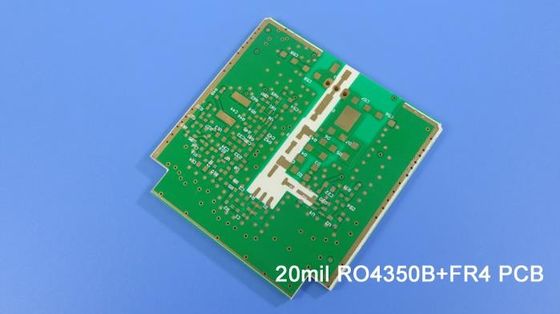

Гибридный стог-вверх PCB FR-4 оптимизирует целостность сигнала и цену PCB

Гибридный стог-вверх PCB оптимизирует целостность сигнала и цену PCB

Сегодня мы идем поговорить о гибридном PCB. Мы главным образом ссылаемся на высокочастотный материал смешанный со стеклом эпоксидной смолы.

Позвольте нам увидеть стог-вверх для того чтобы получить идею о гибридной структуре.

Слой 1 к слой 2 ядр материала RO4350B высокочастотного и слой 3 для того чтобы наслоить 4 ядр стекла эпоксидной смолы FR-4. 2 ядра скреплены листом слипчивого (prepreg).

Типы гибридного PCB

Гибридный PCB может быть смесью FR-4 и высокочастотного материала как abovementioned, другой тип смесь высокочастотного материала с различной диэлектрической константой (DK), например RT/duroid 5880 и RO4350B etc.

Почему мы используем гибридный PCB?

3 главной причины которая убеждают, что мы используем этот тип высокочастотного разнослоистого PCB, т.е. стоили, надежность улучшила и электрические свойства увеличили.

Цена высокочастотного материала гораздо выше чем FR-4, иногда, при использовании гибрида FR-4 и высокочастотный материал может разрешить стоить проблему.

Оно причиняет проблемы надежности когда значение CTE используемого материала PCB относительно высоко, пока некоторые высокочастотные материалы имеют высокие характеристики CTE. Когда низкий материал CTE FR-4 совмещен с высоким материалом CTE для того чтобы сделать разнослоистую доску, составное CTE приемлемо, таким образом увеличивающ надежность.

Большую часть времени, некоторые линии смешанной доски PCB требуют очень высокого электрического представления, некоторых не требуют высоко, в этом случае, частей с низкими электрическими требованиями производительности будут используемыми FR4, пока части с высокими электрическими требованиями производительности будут использовать более дорогие высокочастотные материалы. Некоторые используя различный DK материала для того чтобы сделать смешанный PCB, оно также улучшить электрические свойства, как в некоторые применения combiners и фильтров, используя различные значения материала DK.

Микро-раздел гибридного PCB

Почему выберите FR-4?

Смесь FR-4 и высокочастотных материалов будет больше и больше общей потому что FR-4 и подавляющее большинство высокочастотных материалов имеют маленькие проблемы совместимости.

Слоение

Для того чтобы получить надежное слоение, мы сперва выбираем лист PP высокочастотного материала и используем правильный отжимая цикл. Слипчивый слой такого же материала более благоприятен для более простого отжимая цикла.
