Гибридные ПХБ на материалах RO4350B и FR4, RT duroid 5880

Гибридные ПХБСкладирование оптимизирует целостность сигнала и стоимость ПКБ

Сегодня мы поговорим о гибридных печатных пластинках. Мы имеем в виду высокочастотный материал, смешанный с эпоксидным стеклом.

Давайте посмотрим на сборку, чтобы понять гибридную структуру.

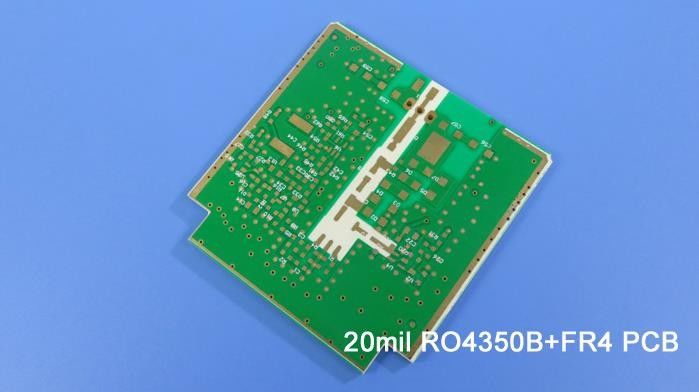

Склад 1 по слой 2 представляет собой ядро высокочастотного материала RO4350B, а слой 3 - слой 4 - ядро эпоксидного стекла FR-4.

Виды гибридных ПХБ

Гибридный ПКБ может быть смесью FR-4 и высокочастотного материала, как указано выше, другой тип - смесь высокочастотного материала с различной диэлектрической постоянной (DK),например RT/duroid 5880 и RO4350B и т.д..

Почему мы используем гибридные ПХБ?

Есть три основных причины, которые убеждают нас использовать этот тип высокочастотных многослойных печатных плат, т.е. стоимость, повышенная надежность и улучшенные электрические свойства.

Стоимость высокочастотного материала намного выше, чем FR-4, иногда при использовании гибрида FR-4 и высокочастотного материала может решить проблему затрат.

Это вызывает проблемы надежности, когда значение CTE используемого материала ПКБ относительно высокое, в то время как некоторые высокочастотные материалы имеют высокие характеристики CTE.При сочетании материала FR-4 с низким уровнем CTE с материалом с высоким уровнем CTE для изготовления многослойной доски, комбинированный CTE приемлем, что повышает надежность.

В большинстве случаев, некоторые линии смешанной платы PCB требуют очень высокой электрической производительности, некоторые не требуют высокой, в данном случае,части с низкими требованиями к электрическим характеристикам будут использоваться FR4, в то время как части с высокими требованиями к электрическим характеристикам будут использовать более дорогие высокочастотные материалы.Это также для улучшения электрических свойств, например, в некоторых приложениях комбинаторов и фильтров, используя различные значения материала DK.

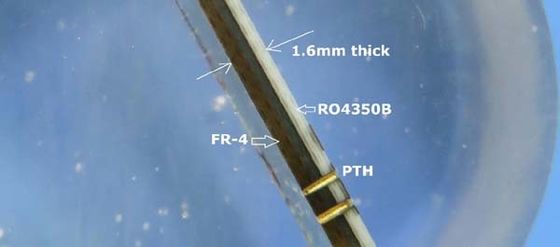

                                                                              Микросекция гибридного ПХБ

Зачем выбрать FR-4?

Смесь FR-4 и высокочастотных материалов становится все более распространенной, поскольку у FR-4 и подавляющего большинства высокочастотных материалов мало проблем с совместимостью.

Ламинация

Чтобы получить надежную ламинировку, мы сначала выбираем лист PP из высокочастотного материала и используем правильный цикл прессования.Клейкий слой того же материала более благоприятен для более простого цикла прессования.
