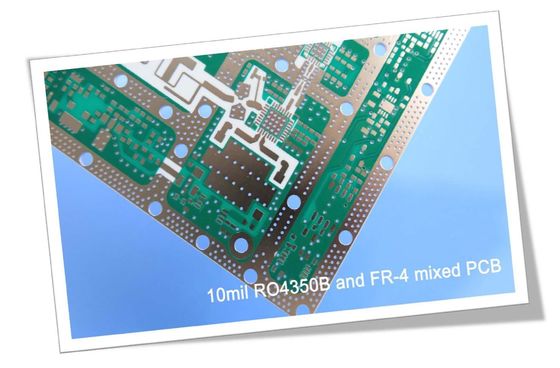

4-слойная гибридная печатная плата, изготовленная на Rogers 10mil RO4350B и FR-4
(Печатные платы являются продуктами, изготавливаемыми на заказ, показанные изображения и параметры приведены только для справки)
Здравствуйте все,

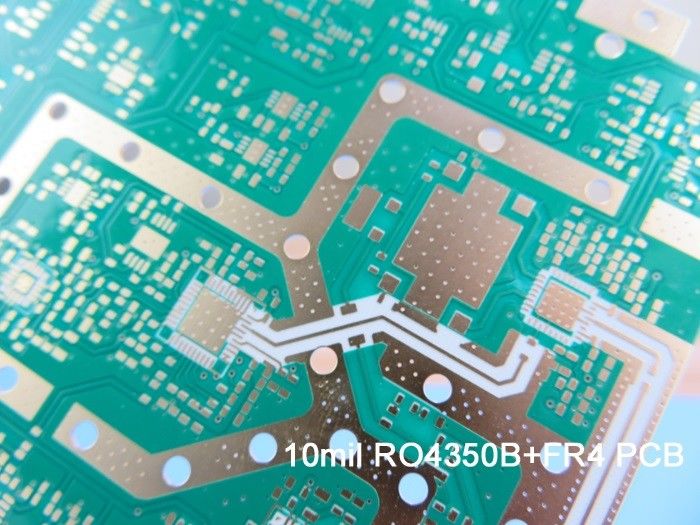

Сегодня мы поговорим о 4-слойной высокочастотной печатной плате, изготовленной на 10mil RO4350B, спрессованной с FR-4.
Плата разработана как 4-слойная структура, потому что 4-слойная структура относительно проста и экономична, что помогает освоить новый рынок.
Давайте сначала посмотрим на сборку,
Первый слой ко второму слою - это основной материал 10mil RO4350B, сердечник имеет фиксированную толщину, что очень важно для электрической длины ВЧ-линий на печатной плате, а остальные слои - материалы FR-4, которые соединяются полуотвержденными листами. Внутренний слой - 0,5 унции, а внешний слой - 1 унция.
Следующее изображение - поперечное сечение
Металлизированные отверстия соединяют каждый слой. Контактные площадки и переходные отверстия с иммерсионным золотом.

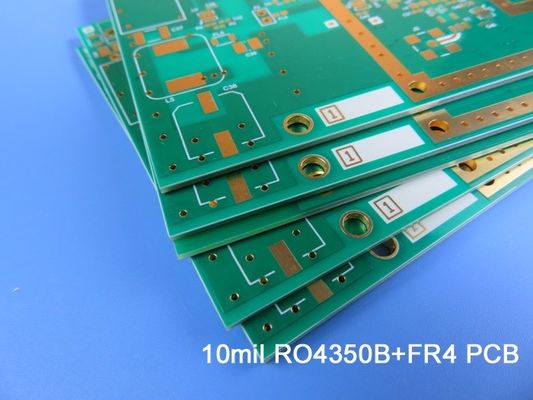

Вторая плата имеет специальное «отверстие» в плате. Сначала посмотрите на сборку.
Слой 1 и слой 2 - это сердечник 10mil. Сверление с контролем глубины утоплено со стороны FR-4. Общая высота этой платы составляет всего 0,7 мм.
Области применения гибридных печатных плат 10mil RO4350B широки, такие как предусилители, радарные датчики, модуль цифрового передатчика и разветвителя; GPS-антенны, ретрансляторы связи, аналоговые передатчики и 4G-антенны; ВЧ-передатчики, WiFi-усилители, RFID и аттенюаторы и т. д.
Преимущества гибридных печатных плат 10mil RO4350B отражены в следующих пунктах.
1) RO4350B демонстрирует стабильную диэлектрическую проницаемость в широком диапазоне частот. Это делает его идеальным субстратом для широкополосных приложений;
2) Улучшена целостность сигнала по сравнению со сборками со всеми платами FR4;
3) Снижена стоимость по сравнению со сборками со всеми материалами с низкими потерями;
4) Воспользуйтесь нашими сильными возможностями: удовлетворение ваших потребностей в печатных платах от прототипа до серийного производства, а также сертифицированный завод IATF 16949 (2016), ISO14001 (2015), ISO9001 (2015) и UL гарантирует ваше качество.
Спасибо за прочтение. Вы можете связаться с нами для получения запросов по нашим ВЧ-печатным платам.
Приложение: Наши возможности производства печатных плат 2021
| Параметр |
Значение |
| Количество слоев |
1-32 |
| Материал подложки |
FR-4 (включая High Tg 170, High CTI>600V); на основе алюминия; на основе меди; Rogers RO4350B, RO4003C, RO3003, RO3006, RO3010, RO3210 и т. д.; Rogers RT/duroid 5880, RT/duroid 5870, RT/duroid 6002, RT/duroid 6010 и т. д.; Taconic TLX-8, TLY-5, RF-35TC, TLF-35 и т. д.; Arlon AD450, AD600 и т. д.; PTFE F4B DK2.2, DK2.65 и т. д.; Полиимид и ПЭТ. |
| Максимальный размер |
Летное тестирование: 900*600 мм, испытание на приспособлении 460*380 мм, без испытаний 1100*600 мм |
| Допуск по контуру платы |
±0,0059" (0,15 мм) |
| Толщина печатной платы |
0,0157" - 0,3937" (0,40 мм - 10,00 мм) |
| Допуск по толщине (T≥0,8 мм) |
±8% |
| Допуск по толщине (t＜0,8 мм) |
±10% |
| Толщина изоляционного слоя |
0,00295" - 0,1969" (0,075 мм - 5,00 мм) |
| Минимальная ширина проводника |
0,003" (0,075 мм) |
| Минимальное расстояние |
0,003" (0,075 мм) |
| Толщина внешнего слоя меди |
35µм - 420µм (1oz-12oz) |
| Толщина внутреннего слоя меди |
17µм - 350µм (0,5oz - 10oz) |
| Отверстие под сверление (механическое) |
0,0059" - 0,25" (0,15 мм - 6,35 мм) |
| Готовое отверстие (механическое) |
0,0039"-0,248" (0,10 мм - 6,30 мм) |
| Допуск по диаметру (механический) |
0,00295" (0,075 мм) |
| Регистрация (механическая) |
0,00197" (0,05 мм) |
| Соотношение сторон |
12:1 |
| Тип паяльной маски |
LPI |
| Минимальный мостик паяльной маски |
0,00315" (0,08 мм) |
| Минимальный зазор паяльной маски |
0,00197" (0,05 мм) |
| Диаметр заглушенного переходного отверстия |
0,0098" - 0,0236" (0,25 мм - 0,60 мм) |
| Допуск по контролю импеданса |
±10% |
| Покрытие поверхности |
HASL, HASL LF, ENIG, Imm Tin, Imm Ag, OSP, Gold Finger |
