Гибкий напечатанный PCB цепи (FPC) гибкий на прозрачном субстрате ЛЮБИМЦА

Гибкий напечатанный PCB цепи (FPC) гибкий на прозрачном субстрате ЛЮБИМЦА

МОК: 1pcs
цена: USD9.99-99.99
Стандартная упаковка: Вакуум bags+Cartons
Срок доставки: 8-9 рабочих дней
Способ оплаты: T/T
Пропускная способность: 5000pcs в месяц
Подробная информация
Место происхождения
Китай
Фирменное наименование
Bicheng
Сертификация
UL, ISO9001, IATF16949
Номер модели
BIC-260.V1.0
Основное вещество:
ЛЮБИМЕЦ
Отсчет слоя:
Одиночная сторона
Толщина PCB:
0.15mm
Размер PCB:
70,18 x 68.28mm
Coverlay:
Прозрачный
Silkscreen:
Черный
Медный вес:
1oz
Поверхностный финиш:
Золото погружения
Выделить:

PCB гибкого трубопровода RoHS плоский

,

Желтый PCB гибкого трубопровода Coverlay плоский

,

PCB гибкого трубопровода RoHS разнослоистый

Описание продукта

Гибкий напечатанный PCB цепи (FPC) гибкий на прозрачном субстрате ЛЮБИМЦА

(Гибкие печатные схемы выполненные на заказ продукты, изображение и показанные параметры как раз для ссылки)

Общее описание

Этот тип гибкой напечатанной цепи построен на материале ЛЮБИМЦА для применения усилителя микроволны. Это однослойное FPC на 0.15mm толстом. Низкопробный ламинат от Shengyi, его изготовлял согласно с класс 2 IPC 6012 используя поставленные данные по Gerber. Укрепление Polyimide приложено на вводя части.

Параметр и технические спецификации

Размер гибкого PCB 70,18 x 68.28mm
Количество слоев 1
Тип доски Гибкий PCB
Толщина доски 0.15mm
Материал доски ЛЮБИМЕЦ 25µm
Поставщик доски материальный ITEQ
Значение Tg материала доски 60
Толщина Cu PTH N/A
Внутренние thicknes Cu Iayer N/A
Поверхностная толщина Cu µm 35
Цвет Coverlay Прозрачный
Номер Coverlay 2
Толщина Coverlay µm 25
Материал укрепления Polyimide
Толщина укрепления 0.2mm
Тип чернил Silkscreen IJR-4000 MW300
Поставщик Silkscreen TAIYO
Цвет Silkscreen Черный
Номер Silkscreen 1
Слезать тест Coverlay Отсутствие peelable
Прилипание сказания 90 3M отсутствие шелушения после теста MIN. 3 раза
Поверхностный финиш Золото погружения
Толщина никеля/золота Au: 0.03µm (MIN.); Ni 2-4µm
RoHS требовало Да
Famability 94-V0
Термальное ударное испытание Пропуск, -25℃±125℃, 1000 циклов.
Термальный стресс Пропуск, 300±5℃, 10 секунд, 3 цикла. Отсутствие деламинации, отсутствие blistering.
Функция Тест пропуска 100% электрический
Workmanship Соответствие с классом 2 IPC-A-600H & IPC-6013C

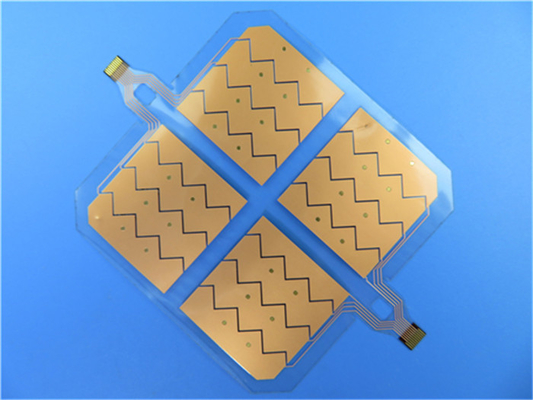

Гибкий напечатанный PCB цепи (FPC) гибкий на прозрачном субстрате ЛЮБИМЦА 0

Особенности и преимущества

Превосходная гибкость

Уменьшение тома

Сокращение веса

Последовательность собрания

Увеличенная надежность

Припаянный конец может быть всеми

Низкая цена

Непрерывность обработки

Отсутствие образца количества и низкой цены минимального заказа.

Отвечать ваши потребностямы платы с печатным монтажом от прототипирования PCB скапливать объем продукции.

Применения

Голова FPC лазера, доска камеры ПК планшета мягкая, доска гибкого трубопровода датчика автомобиля

Пояснения FPC

Согласно основному веществу сочетания из и медной фольге, гибкую монтажную плату можно разделить в 2 типа: гибкая доска со слипчивой и гибкой доской без прилипателя. Цена PCB не-прилипателя гибкого гораздо выше чем это из слипчивого гибкого PCB, но своя гибкость, скрепляющ силу между медными фольгой и субстратом и плоскостность припоя также лучшие чем это из слипчивого гибкого PCB. Так он только использован в ситуациях высокого спроса, как: COF (ОБЛОМОК НА ГИБКОМ ТРУБОПРОВОДЕ, гибкой доске с обнаженным обломоком, высокой плоскостности пусковой площадки) и так далее. Потому что своя цена высока, большее часть из гибкого PCBs используемого в рынке все еще слипчивая гибкая монтажная плата. Потому что гибкая монтажная плата главным образом использована в ситуации где гнуть необходимо, если дизайн или процесс не разумны, то легко произвести микро-отказы, заварку и другие дефекты.

Экономика использования FPC

Если расчет цепи относительно прост, то полный том небольшой, и космос соответствующий, традиционное внутреннее соединение гораздо дешевле. Гибкие цепи хороший вариант дизайна если цепь сложна, обрабатывает много сигналов или имеет особенные электрические или механические требования. Когда размер и представление применений превышают емкость твердых цепей, гибкое собрание самые экономические. Пусковую площадку 12mil с 5mil через отверстие и гибкую цепь с линиями 3mil и размечать можно изготовить на тонком фильме. Поэтому, она более надежна для того чтобы установить обломок сразу на фильме. Никакое пламя - retardant который смог быть источником иона. Эти фильмы могут быть защитны и затвердели на более высоких температурах для того чтобы получить более высокие температуры перехода стекла. Гибкие материалы более менее дороги чем твердые материалы потому что они свободны соединителей.

Больше дисплеев гибкого трубопровода ЛЮБИМЦА

Гибкий напечатанный PCB цепи (FPC) гибкий на прозрачном субстрате ЛЮБИМЦА 1

Гибкий напечатанный PCB цепи (FPC) гибкий на прозрачном субстрате ЛЮБИМЦА 2

Гибкий напечатанный PCB цепи (FPC) гибкий на прозрачном субстрате ЛЮБИМЦА 3
