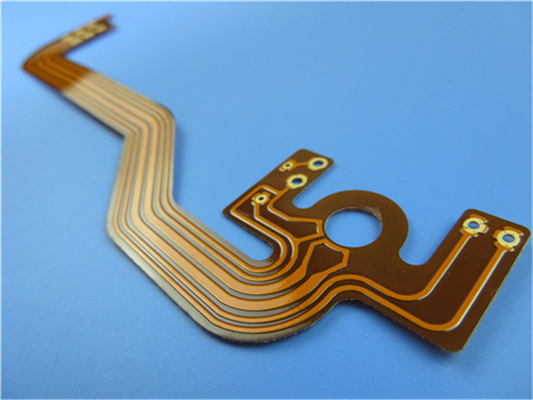

Тяжелый медный гибкий PCB построенный на Polyimide с медью 2 oz

Тяжелый медный гибкий PCB построенный на Polyimide с медью 2 oz

МОК: 1pcs
цена: USD9.99-99.99
Стандартная упаковка: Вакуум bags+Cartons
Срок доставки: 8-9 рабочих дней
Способ оплаты: T/T
Пропускная способность: 5000pcs в месяц
Подробная информация
Место происхождения
Китай
Фирменное наименование
Bicheng
Сертификация
UL, ISO9001, IATF16949
Номер модели
BIC-266.V1.0
Основное вещество:
Polyimide
Отсчет слоя:
2 слоя
Толщина PCB:
0.3mm
Размер PCB:
130,66 x 40.67mm
Coverlay:
Желтый цвет
Silkscreen:
Белый
Медный вес:
2oz
Поверхностный финиш:
Золото погружения
Выделить:

PCB гибкого трубопровода меди 0.5oz тонкий

,

PCB гибкого трубопровода класса 2 IPC 6012 тонкий

,

PCB антенны WiFi класса 2 IPC 6012

Описание продукта

Тяжелый медный гибкий PCB построенный на Polyimide с медью 2 oz

(Гибкие печатные схемы выполненные на заказ продукты, изображение и показанные параметры как раз для ссылки)

Общее описание

Этот тип гибкой цепи для применения электрических систем AC. Это polyimide FPC 2 слоев на 0.3mm толщиной с медью 2 oz. Низкопробный ламинат от головы Shengyi.On своей задней части укрепление FR-4 0.1mm. Он изготовлял согласно с класс 2 IPC 6012 используя поставленные данные по Gerber. FR-4 по мере того как укрепление приложено на задней стороне.

Параметр и технические спецификации

Размер гибкого PCB 130,66 x 40.67mm
Количество слоев 2
Тип доски Гибкий PCB
Толщина доски 0.30mm
Материал доски Polyimide 50µm
Поставщик доски материальный ITEQ
Значение Tg материала доски 60℃
Толщина Cu PTH µm ≥20
Внутренние thicknes Cu Iayer N/A
Поверхностная толщина Cu µm 70
Цвет Coverlay Желтый цвет
Номер Coverlay 2
Толщина Coverlay µm 25
Материал укрепления FR-4
Толщина укрепления 0.2mm
Тип чернил Silkscreen IJR-4000 MW300
Поставщик Silkscreen TAIYO
Цвет Silkscreen Белый
Номер Silkscreen 1
Слезать тест Coverlay Отсутствие peelable
Прилипание сказания 3M 90℃ отсутствие шелушения после теста MIN. 3 раза
Поверхностный финиш Золото погружения
Толщина никеля/золота Au: 0.03µm (MIN.); Ni 2-4µm
RoHS требовало Да
Famability 94-V0
Термальное ударное испытание Пропуск, -25℃±125℃, 1000 циклов.
Термальный стресс Пропуск, 300±5℃, 10 секунд, 3 цикла. Отсутствие деламинации, отсутствие blistering.
Функция Тест пропуска 100% электрический
Workmanship Соответствие с классом 2 IPC-A-600H & IPC-6013C

Тяжелый медный гибкий PCB построенный на Polyimide с медью 2 oz 0

Особенности и преимущества

Превосходная гибкость

Уменьшение тома

Сокращение веса

Последовательность собрания

Увеличенная надежность

Припаянный конец может быть всеми

Низкая цена

Непрерывность обработки

Своевременное обслуживание

Быстрое время выполнения: 3-5 дней

Применения

Общецелевая прокладка СИД мягкая светлая, доска гибкого трубопровода антенны мобильного телефона, промышленный контроль, доска регулятора температуры мягкая

Медные фольги

2 разного вида медных фольг: Electro-депозированные (ED) медные фольги и свернутые и обожженные фольги меди (РА).

Electro-депозированные медные фольги произведены путем депозировать медь на барабанчике нержавеющей стали который вращает в покрывая танке с анодами очень чистой меди. Толщина медной фольги определена длиной покрывая процесса, т.е. скорости вращения барабанчика. Медь после этого извлечется из барабанчика и раны на крене. Законченная медная фольга очень ровна на стороне барабанчика и справедливо груба с другой стороны. Грубая сторона имеет преимущество давать лучшее прилипание основанию

ламинат.

Основная характеристика меди ED своя зернистая структура, которая вертикальная в природе из-за электролитического процесса. Это подразумевает относительно низкую дуктильность медной фольги, таким образом не порекомендовано для динамических применений. Чертеж ниже показывает вертикальную зернистую структуру меди ED.

Общие толщины фольги для гибких цепей µm 17,5, 35, 70, 105 и 175 (0,5, 1, 2, 3 и 5 oz.).

Тяжелый медный гибкий PCB построенный на Polyimide с медью 2 oz 1

Медь РА

Эта медь свернутая и обожженная медная фольга произведенная от электролитически депозированной меди катода, которая расплавлена и брошена в слитки. Слитки первые горячекатаные к некоторому размеру, и филированный на всех поверхностях. Медь после этого и обожжена, до тех пор пока пожеланная толщина не получена.

Противоположность к electro-депозированной меди меди, свернутой и обожженной имеет горизонтальную зернистую структуру как показано ниже. Горизонтальная зернистая структура обеспечивает для гораздо выше гибкости и лучшей выносливости жизни гибкого трубопровода чем медь ED, поэтому медь РА всегда должна быть использована для динамических применений.

Недостаток РА медный что скрепляя поверхность справедливо ровна, так, что относительно низкое прилипание будет получено. Скрепление, однако, может быть увеличено вспышкой электрической меди без ухудшать изгибая характеристики медной фольги.

Общие толщины фольги для гибких цепей µm 17,5, 35, 70, 105 и 175 (0,5, 1, 2, 3 и 5 oz.)

Тяжелый медный гибкий PCB построенный на Polyimide с медью 2 oz 2

Больше дисплеев тяжелого медного гибкого трубопровода

Тяжелый медный гибкий PCB построенный на Polyimide с медью 2 oz 3

Тяжелый медный гибкий PCB построенный на Polyimide с медью 2 oz 4

Тяжелый медный гибкий PCB построенный на Polyimide с медью 2 oz 5
