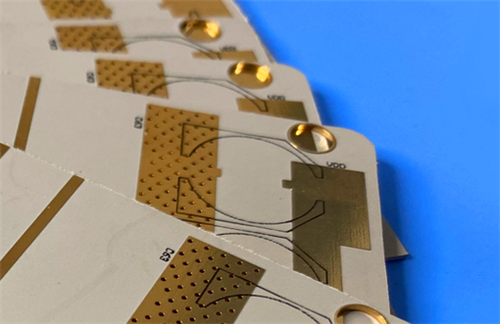

Этот специальный двухслойный жесткий высокочастотный печатный лист изготовлен из терморегулирующей диэлектрической подложки Wangling WL-CT300, предназначенной для высоконадежных RF, микроволновых и антенных систем.Доска принимает чисто золото покрытие поверхности отделки, с черной шелковой печатью на верхнем слое, без шелковой печати на нижнем слое, и изготовлен без двусторонней сварной маски.
Спецификация ПКБ
| Параметры |
Спецификация |
| Базовый материал |
WL-CT300 высокочастотный термоустойчивый диэлектрический материал |
| Количество слоев |
2 слоя жестких ПХБ |
| Размеры доски |
660,04 мм × 43,18 мм (1 шт.), допустимость размеров: ±0,15 мм |
| Минимальные следы / пространство |
4 мл / 5 мл |
| Минимальный размер механического отверстия |
0.25 мм |
| По типу |
Не используются слепые каналы; используются только проходные каналы |
| Толщина готовой доски |
0.25 мм |
| Внешний слой Медь |
1 унция (1,4 миллилитра) |
| через толщину покрытия |
20 мкм |
| Поверхностная отделка |
Покрытие чистым золотом |
| Шелковый слой |
Черный шелкоплот на верхней поверхности; без шелкоплот на нижней поверхности |
| Условие сварной маски |
Нет верхней и нижней паяльной маски |
| Испытание качества |
100% полного испытания на электрическую непрерывность и изоляцию, выполненное перед отправкой |
Структура набора слоев ПХБ
| Имя слоя |
Спецификация |
| Медный слой 1 (верхний слой) |
Толщина металла 35 мкм |
| Диэлектрическое ядро |
Wangling WL-CT300 высокочастотный материал толщиной 0,127 мм (5 миллиметров) |
| Медный слой 2 (нижний слой) |
Толщина металла 35 мкм |
Изображения и стандарты качества
Формат изображения: предоставляются готовые к производству данные Gerber RS-274-X, который является универсальным отраслевым стандартом для обеспечения точного моделирования цепей и полной совместимости с производством.
Стандарт качества: изготовлен и проверен в соответствии с критериями надежности IPC-класса-2, удовлетворяющими стандартным требованиям коммерческих и промышленных электронных приложений.
Покрытие поставок: облегчает глобальную перевозку для удовлетворения требований проекта.

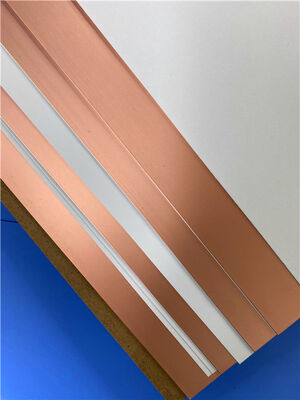

Обзор материала Wangling WL-CT300
Wangling WL-CT300 представляет собой высокоэффективный термоустойчивый ламинат, покрытый медью, предназначенный для высокочастотных применений.композитные керамические наполнители и арматура из стекловолокна, обеспечивая превосходные диэлектрические свойства с низкими потерями для удовлетворения строгих требований к проектированию высокочастотных цепей.
В отличие от обычных ПТФЕ-субстратов, WL-CT300 поддерживает стандартные процессы изготовления FR4, предлагая более простую обработку, более высокую последовательность производства и лучшую экономическую эффективность.Он служит высокопроизводительной альтернативой импортируемым эквивалентным высокочастотным материалам..
Синергетическое сочетание углеводородной смолы и композитной керамики обеспечивает стабильную диэлектрическую постоянную и тангенс потери,низкий коэффициент теплового расширения и выдающаяся высокотемпературная стойкостьС температурой стеклянного перехода (Tg), превышающей 280°C, этот материал поддерживает превосходную структурную и электрическую стабильность для высоконадежных высокочастотных сценариев.
Основные характеристики производительности материала
Стабильные диэлектрические свойства с низкими потерями: характеристики постоянных ультра-низких высокочастотных потерь (DK=3.00, DF=0,0025 @10GHz/23°C) для обеспечения стабильной и точной передачи высокочастотного сигнала.
Выдающаяся тепловая стабильность: низкая TCDK, высокая теплопроводность и сверхвысокий Tg обеспечивают отличную тепловую стабильность и способность рассеивания тепла при переменных температурах.
Высокая механическая и структурная устойчивость: хорошо совмещенное CTE с меди снижает тепловое напряжение, повышая стабильность конструкции и надежность для использования в условиях высокой плотности и высокой температуры.
Высокая адаптация к окружающей среде: низкая влагопоглощение гарантирует стабильную электрическую и механическую производительность, адаптируясь к долгосрочной наружной и промышленной сложной среде.
Свойства материала WL-CT300
| Диэлектрическая постоянная (DK) |
3.00 @10 ГГц/23°C |
| Фактор рассеивания (DF) |
00,0025 @10 ГГц |
| Тепловой коэффициент диэлектрической постоянной (TCDK) |
27 ppm/°C |
| Теплопроводность |
0.41 W/m·K |
| Коэффициент теплового расширения (CTE) |
Ось X: 15 ppm/°C; Ось Y: 14 ppm/°C; Ось Z: 31 ppm/°C |
| Поглощение влаги |
0.15% |
| Температура перехода стекла (Tg) |
> 280°C |
| Применимая медная фольга |
Стандартная электролитическая медная фольга: 0,5 унции, 1 унция |
Типичные сценарии применения
Имеет сверхнизкие высокочастотные потери, исключительную тепловую стабильность, надежные механические характеристики и производительность, совместимую с FR4,ПХБ WL-CT300 широко применяются в высокоточных радиочастотных, микроволновые и антенные системы, охватывающие следующие области:
- Антенны базовых станций и антенны спутниковой связи
- Автомобильные радары, датчики и навигационные системы, установленные на транспортных средствах
- Модули высокочастотных усилителей мощности
- Оборудование для высокочастотного спутникового тюнера (LNB)
- РЧ-устройства, микроволновые фильтры и дуплексеры
- Антенны WIMAX и распределенные антенные системы (DAS)
