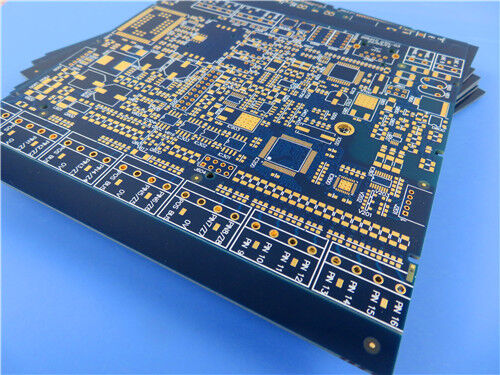

Этот 4-слойный жесткий гибридный радиочастотный ПКБ построен из высокочастотного ламината F4BM265 и диэлектрических материалов FR-4 серии S1000-2M,с управляемой импедантной схемой и слепыми конструкциямиПроизведенный в соответствии с критериями надежности IPC-класса-3, ПКБ использует поверхностную отделку ENIG, двустороннюю голубую маску сварки с белой надписью, покрытие медью с отверстием 25 мкм,и 35 мкм готовой меди на каждом проводящем слоеОбщая толщина ламинации 4,14 мм и размер платы 245 мм × 245 мм (1 шт.), что обеспечивает стабильные характеристики импеданса.высококачественная диэлектрическая стабильность и надежные габаритные характеристики для высококачественных RF и микроволновых коммуникаций.
Спецификации ПХБ
| Параметры |
Спецификация |
| Конфигурация слоя |
4-слойный жесткий многослойный ПКБ |
| Размер доски |
245 мм × 245 мм (1 шт.) |
| Толщина завершенной ламинации |
4.14 мм |
| Состав ПКБ-накопления |
3 мм F4BM265 ядро + S1000-2MB препрег + 0,5 мм S1000-2M ядро |
| Завершенная толщина меди |
35 мкм готовой меди для каждого слоя |
| По структуре |
Включая слепые проемы |
| через толщину покрытия |
Толщина отверстия 25 мкм медь |
| Требование к импеданции |
Конструкция регулируемого импеданса на заказ |
| Поверхностная отделка |
ENIG |
| Маска и шелкопряда |
Синяя маска сварки + белая легенда с верхней и нижней сторон |
| Стандарт качества |
IPC-класс-3 |
F4BM265 Обзор материалов
F4BM, F4BME и F4BM265 представляют собой ламинированные изделия из стеклянной ткани, усиленные PTFE, покрытые медью, изготовленные с помощью стандартизированного процесса ламинирования со сложной стеклянной тканью, смолой PTFE и пленкой PTFE.С улучшенными электрическими свойствами по сравнению со стандартными субстратами F4B, они отличаются более широким диапазоном настраиваемых Dk, меньшими диэлектрическими потерями, более высоким сопротивлением изоляции и повышенной рабочей стабильностью,используется в качестве квалифицированной альтернативы импортируемым высокочастотным ламинатам.
F4BM и F4BME имеют одинаковое диэлектрическое ядро, но отличаются по конфигурации медной фольги. F4BM склеивается с медной фольгой ED для проектов без требований к производительности PIM;F4BME использует перевернутую RTF медную фольгу для достижения превосходных показателей PIMЕго диэлектрическая постоянная может быть точно модулирована путем регулирования доли смолы ПТФЕ и стеклянной ткани.Более высокое содержание стекловолокна способствует повышению Dk, лучшая размерная стабильность, более низкая CTE, оптимизированное свойство температурного дрейфа, с незначительным увеличением диэлектрической потери.
Основные характеристики материала
Настраиваемая диэлектрическая постоянная: стандартная Dk в диапазоне от 2,17 до 3.0, на заказ Dk доступен по запросу
Низкая радиочастотная диэлектрическая потеря: оптимизированная формула соединения минимизирует ослабление высокочастотного сигнала
Высокая производительность PIM: вариант F4BME с перевернутой RTF медной фольгой обеспечивает отличную производительность PIM
Оптимизированная экономическая эффективность: несколько доступных размеров доски для сокращения общей стоимости изготовления
Специальная экологическая устойчивость: выдающаяся антирадиационная способность и низкое свойство выброса газов
Доступность массового производства: поставка в коммерческом масштабе со стабильным соотношением затрат и эффективности
Типичные сценарии применения
- Микроволновые и радиочастотные схемы, военные радиолокационные системы
- Фазовые сменщики и пассивные компоненты микроволновых печей
- Дивиденры, соединители и комбинаторы сигналов
- Сети питания антенн и системы антенн фазового массива
- Терминалы спутниковой связи и антенны базовых станций
