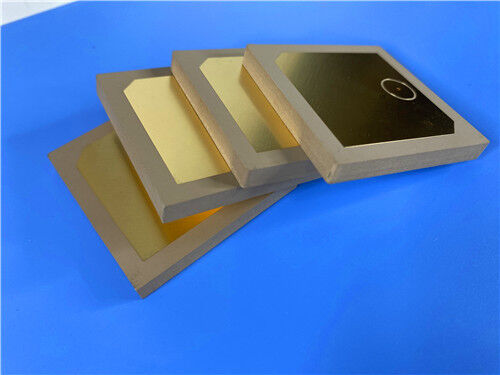

Разработанная для высоконадежных миниатюрных РЧ-приложений и приложений точной навигации, эта изготовленная на заказ жесткая 2-слойная печатная плата использует премиальный керамический субстрат из термопластичного полифениленоксида (PPO) Wangling TP2200. Обладая сверхтолщиной готовой платы 10,9 мм и размерами 35,65 мм × 87 мм со строгим допуском ±0,15 мм, плата имеет чистое покрытие иммерсионным золотом без маски припоя или шелкографии с обеих сторон. Изготовленная с полной сквозной структурой и без глухих переходных отверстий, она поддерживает точное трассирование с минимальным зазором между проводниками 4/7 мил и изготовление микроотверстий диаметром 0,4 мм для удовлетворения требований компактной компоновки с высокой плотностью. Каждое изделие проходит 100% комплексное электрическое тестирование перед отгрузкой, соответствует промышленным стандартам качества IPC-Class-2 и поддерживает стабильные глобальные поставки и индивидуальные услуги для специализированных высокочастотных электронных проектов.
Спецификации печатной платы
Разработанная с уникальной в отрасли термопластичной диэлектрической структурой, эта 2-слойная печатная плата TP2200 обеспечивает исключительную диэлектрическую стабильность и механическую прочность для высокочастотных РЧ-схем с высоким значением Dk. Устраняя помехи от армирования стекловолокном, ее стандартизированные параметры производства обеспечивают стабильную производительность передачи сигнала и долговременную надежность работы в экстремальных рабочих условиях.
| Пункт спецификации |
Детали параметра |
| Базовый материал |
Керамический субстрат из термопластичного полифениленоксида (PPO) Wangling TP2200 |
| Конфигурация слоев |
Жесткая 2-слойная печатная плата |
| Размеры платы |
35,65 мм × 87 мм (допуск ±0,15 мм, 1 шт.) |
| Минимальный зазор между проводниками |
4/7 мил |
| Минимальный размер отверстия |
0,4 мм |
| Тип переходного отверстия |
Только сквозные, без глухих переходных отверстий |
| Толщина готовой платы |
10,9 мм |
| Вес внешнего медного слоя |
1 унция (1,4 мил) |
| Толщина металлизации переходных отверстий |
20 мкм |
| Финишное покрытие поверхности |
Иммерсионное золото |
| Шелкография |
Верхняя и нижняя стороны: нет |
| Маска припоя |
Верхняя и нижняя стороны: нет |
| Тестирование перед отгрузкой |
100% электрическое тестирование перед отгрузкой |
Стек печатной платы-Структура
Эта 2-слойная печатная плата имеет симметричную и компактную компоновку стека, основанную на диэлектрическом субстрате Wangling TP2200 толщиной 0,8 мм. Двусторонние медные слои толщиной 35 мкм равномерно ламинированы с обеих сторон сердечника, образуя сбалансированную конструкцию. Эта рациональная конфигурация стека обеспечивает равномерную теплопроводность и стабильные диэлектрические характеристики, эффективно предотвращая отклонение сигнала и структурную деформацию в условиях экстремальных температур.
| Структура слоя |
Материал и толщина |
| Медный слой_1 |
35 мкм |
| Сердечник TP2200 |
0,8 мм |
| Медный слой_2 |
35 мкм |
Печатная платаСтатистика
Оптимизированная для миниатюрной высокочастотной сборки схем, эта печатная плата имеет оптимизированную компоновку с 34 интегрированными компонентами и научным распределением контактных площадок и переходных отверстий, идеально соответствующую требованиям компактных схем с высоким значением Dk. Все файлы производственного дизайна предоставляются в стандартном формате Gerber RS-274-X, обеспечивая полную совместимость с основным оборудованием для производства и тестирования печатных плат для точного прототипирования и стабильного серийного производства.
| Статистический элемент |
Количество |
| Компоненты |
34 |
| Всего контактных площадок |
29 |
| Контактные площадки сквозных отверстий |
22 |
| Контактные площадки SMT сверху |
7 |
| Контактные площадки SMT снизу |
0 |
| Переходные отверстия |
16 |
| Сети |
1 |
Введение материала серии Wangling TP

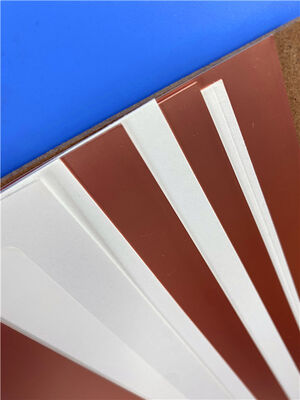

Серия Wangling TP представляет собой уникальное на рынке решение для высокочастотных термопластичных субстратов. Его диэлектрический слой состоит из керамического наполнителя и смолы полифениленоксида (PPO), полностью свободный от армирования стеклотканью для устранения помех от стеклоткани. Инженеры могут точно регулировать диэлектрическую проницаемость, изменяя соотношение керамики и смолы PPO, реализуя индивидуальные диэлектрические характеристики для различных схем. Производимая по эксклюзивным специализированным процессам, серия TP обеспечивает превосходную диэлектрическую стабильность и превосходную долговременную надежность. Для определения спецификаций продукта TP означает гладкий субстрат без покрытия, TP-1 - односторонний ламинат с медным покрытием, а TP-2 - двусторонний ламинат с медным покрытием.
Основные эксплуатационные характеристики TP2200
TP2200 — это термопластичный керамический субстрат с высоким значением Dk, разработанный для высокочастотных применений в экстремальных условиях. Он сочетает в себе сверхнизкие диэлектрические потери, выдающуюся термостойкость и исключительную структурную стабильность, что делает его незаменимым для миниатюрной навигационной и специальной военной РЧ-аппаратуры:
| Параметр производительности |
Спецификация |
| Диэлектрическая проницаемость (Dk @5 ГГц) |
22 ± 0,88 |
| Тангенс угла диэлектрических потерь (Df @5 ГГц) |
0,002 ~ 0,0025 |
| Температурный коэффициент Dk (TCDK) |
-55 ppm/°C |
| Коэффициент теплового расширения (CTE) (оси X/Y/Z) |
35 ppm/°C, 35 ppm/°C, 40 ppm/°C |
| Длительная рабочая температура |
-100°C до +150°C |
| Влагопоглощение |
≤0,01% |
| Теплопроводность |
0,9 Вт/мК |
| Особые свойства материала |
Радиационная стойкость, низкое газовыделение |
Типичные области применения
Благодаря сверхвысокому значению Dk, сверхнизкому влагопоглощению, адаптивности к экстремальным температурам и радиационной стойкости, эта 2-слойная печатная плата TP2200 широко применяется в высокоточных, высоконадежных специальных РЧ- и навигационных областях:
- Навигационные системы Beidou
- Бортовое электронное оборудование ракет
- Точные взрыватели
- Миниатюрные высокочастотные антенны
Заключение
Благодаря премиальной обработке поверхности иммерсионным золотом и прочной конструкции толщиной 10,9 мм, эта изготовленная на заказ печатная плата Wangling TP2200 обеспечивает высокую диэлектрическую проницаемость, низкие потери и термически стабильную работу в экстремальных условиях для высокочастотных применений. Ее стеклянная PPO-керамическая структура без стекловолокна, сверхнизкое влагопоглощение, превосходная радиационная стойкость и широкий диапазон температур обеспечивают стабильную работу в военных, навигационных и прецизионных антенных сценариях. Полностью проверенная 100% электрическим тестированием и сертифицированная по стандартам IPC-Class-2, эта печатная плата предлагает надежные индивидуальные решения и глобальную доставку для специализированных высокочастотных электронных инженерных проектов по всему миру.
