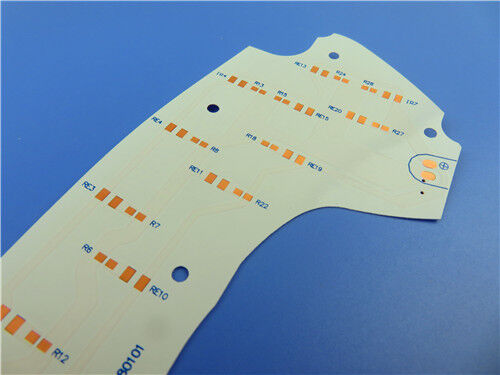

Этот двухслойный жесткий высокочастотный ПКТ TFA1020 - это первоклассное решение для аэрокосмических схем, разработанное для строгих сценариев применения микроволновых и радиочастотных устройств.Принятие инновационного диэлектрического субстрата из нанокерамического композитного PTFE без стекла, эта плата отменяет традиционные конструкции, усиленные стекловолокном, полностью исключая помехи распространения электромагнитных волн, вызванные стеклянными волокнами.Он обеспечивает исключительную стабильность частот и сверхнизкую потерю сигнала, предлагающий превосходную общую производительность по сравнению с обычными высокочастотными ПКБ-субстратами.Доска принимает чистую обработку поверхности позолотой для обеспечения отличной электрической проводимости, прочная устойчивость к окислению и долгосрочная эксплуатационная стабильность для высокоточных аэрокосмических, радиолокационных и спутниковых устройств.Изготовление минимум 35 мм отверстийКарточка обрабатывается как полностью голая медь без какой-либо верхней/нижней сварной маски или шелковой печати.
Спецификация ПКБ
| Спецификация |
Подробная информация |
| Базовый материал |
TFA1020 Необработанный стеклянный PTFE нанокерамический композит высокочастотный ламинат |
| Конфигурация слоя |
Двухслойная жесткая структура ПХБ |
| Толщина готовой доски |
0.25 мм |
| Размер доски |
67.4mm × 89mm (1PCS), допустимость размеров: ±0,15mm |
| Внешняя толщина меди |
1 унция (1,4 миллиметра) готовой меди вес для внешних слоев |
| С помощью глубины покрытия |
Толщина покрытия 20 мкм |
| Минимальное количество следов/пространства |
4/6 мл |
| Минимальный размер отверстия для бурения |
0.35 мм |
| Конструкция слепых путей |
Не принято |
| Поверхностная отделка |
Покрытие чистым золотом |
| Печать на шелковой пленке |
Нет печати на верхней и нижней сторонах |
| Покрытие сварной маски |
Никакого покрытия на верхней и нижней сторонах |
| Испытание до отгрузки |
100% полная электрическая проверка |
Структура сборки ПКБ
Этот симметричный двуслойный жесткий набор использует ультратонкое нанокерамическое диэлектрическое ядро TFA1020.обеспечивает свойства теплового расширения, высоко соответствующие медной фольгеОн эффективно устраняет искажение электромагнитного сигнала, вызванное традиционным ткачеством из стекловолокна.поддержание единообразных электрических характеристик и выдающейся стабильности измерений для высокоточных аэрокосмических высокочастотных цепей.
| Установка слоя |
Подробности параметров |
| Верхний слой меди |
медная фольга толщиной 35 мкм |
| TFA1020 Диэлектрическое ядро |
0.127mm (5mil) высокопроизводительный стеклобезопасный композитный субстрат |
| Нижний медный слой |
медная фольга толщиной 35 мкм |
Статистика ПХБ
Этот высокочастотный печатный лист TFA1020 для аэрокосмической промышленности имеет упрощенную компоновку компонентов и разумное распределение.Оптимизированная конструкция адаптируется к требованиям миниатюрной точности сборки, поддерживая стабильную и точную передачу сигнала для сложных функциональных модулей RF.
| Статистическая статья |
Количество |
| Монтируемые компоненты |
24 |
| Общее количество подложки |
30 |
| Проходные подушки |
18 |
| Верхние SMT Pads |
12 |
| Нижняя SMT подкладка |
0 |
| Через количество |
11 |
| Чистое количество цепей |
2 |
Обзор высокочастотных субстратов серии TFA
Субстраты серии TFA представляют собой передовые керамические композитные диэлектрические материалы из PTFE, предназначенные для аэрокосмических сценариев высокой надежности.Отличается от традиционных высокочастотных ламината, которые используют технологию пропитки смолой из стекловолокна, серия TFA использует инновационную нано-керамическую и PTFE смолы интегрированной формования, в сочетании с эксклюзивными индивидуальными процессами ламинирования.материал устраняет эффект стекловолокна во время электромагнитной передачи, достигая превосходной стабильности частоты и ведущей в отрасли низкой диэлектрической потери.низкий коэффициент теплового расширения и стабильные диэлектрические температурные характеристики, соответствующие меднымСерия поддерживает четыре опциональные диэлектрические константы, в том числе 2.94, 3.0, 6.15 и 10.2, что соответствуетTFA294, TFA300, TFA615 и TFA1020 моделей для удовлетворения различных требований к проектированию высокочастотных цепей.
TFA1020 Преимущества основного материала
TFA1020 включает в себя ультранизкое ослабление сигнала, выдающуюся температурную адаптивность и эффективную производительность рассеивания тепла.Его стабильные электрические и механические свойства обеспечивают постоянную и надежную работу высокочастотных цепей в экстремальных и суровых условиях работы:
| Параметр производительности |
Преимущество производительности |
| Диэлектрическая постоянная (Dk) |
10.2 на частоте 10 ГГц, обеспечивающей точное сопоставление импедансов и стабильный выход параметров для компактных высокочастотных аэрокосмических схем. |
| Фактор рассеивания (Df) |
00,0015 на 10 ГГц и 0,0017 на 20 ГГц, эффективно уменьшая потерю широкополосного сигнала и сохраняя полную целостность сигнала |
| Температурный коэффициент диэлектрической постоянной (TCDK) |
-340 ppm/°C в пределах от -55°C до 150°C, сохраняя стабильную диэлектрическую производительность при резких колебаниях температуры |
| Параметр CTE |
X=16 ppm/°C, Y=16 ppm/°C, Z=30 ppm/°C (-55°C - 288°C), обеспечивая медно-синхронизированную стабильность измерений во время сборки и теплового цикла |
| Теплопроводность |
0.88 Вт/мк, ускоряет рассеивание тепла и улучшает долгосрочную стабильность работы высокомощных радиочастотных устройств |
| Уровень поглощения влаги |
00,015% сверхнизкая поглощение воды, предотвращение отклонений параметров, вызванных влажной средой и повышение адаптивности к окружающей среде |
| Степень огнеупорности |
UL 94-V0, соответствующий строгим спецификациям безопасности в области аэрокосмической и промышленной электроники |
Типичные сценарии применения
Преимущества без стекла сверхстабильные диэлектрические характеристики, минимальные высокочастотные потери, отличная температурная устойчивость и авиационно-космическая надежность,ПХБ TFA1020 широко применяются в авиации высокого класса, аэрокосмические, точные радиолокационные и спутниковые связи:
- Воздушно-космические суда, оборудование для исследования космоса и бортовые электронные кабины
- Устройства для обработки микроволновых сигналов и высокоточные фазочувствительные антенны
- Радарные системы раннего предупреждения и бортовые радиолокационные установки
- Системы антенн фазового массива и модули сети формирования RF-лучей
- Оборудование для спутниковой связи и навигации
- Модули усилителей высокопроизводительных радиочастотных мощностей
Обеспечение качества и глобальное обслуживание
Все высокочастотные печатные платы TFA1020 для аэрокосмической промышленности изготавливаются в строгом соответствии с промышленными стандартами качества IPC-Class-2.каждая плата имеет точную размерность и отличную электрическую повторяемость, поддерживая высокий уровень серийного производства.Каждый готовый продукт проходит полное испытание электрической производительности перед отгрузкой, чтобы исключить функциональные дефекты и обеспечить единое качество партииПоддерживаемые глобальными логистическими сетями и профессиональными техническими службами послепродажного обслуживания, эти высоконадежные безстеклянные решения с низкими потерями PCB обеспечивают стабильную и надежную поддержку для аэрокосмической промышленности,защиту, спутниковой связи и точных радиолокационных проектов по всему миру.
