2-слойная печатная плата Wangling TP440 толщиной 1,6 мм с низкими потерями и покрытием золотом

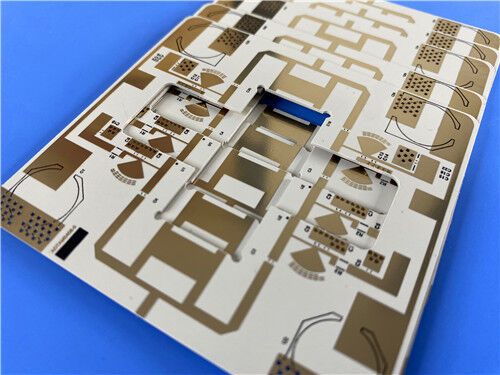

Эта 2-слойная жесткая высокочастотная печатная плата Wangling TP440 представляет собой премиальное термопластичное решение для печатных плат, разработанное для низких потерь при передаче СВЧ-сигналов и высокостабильных прецизионных антенных систем. Используя эксклюзивный для отрасли композитный диэлектрический материал PPO на основе керамики без стекловолокна, эта плата обеспечивает ультрастабильные диэлектрические характеристики, минимальное затухание сигнала и выдающуюся экологическую адаптивность, превосходя традиционные армированные стекловолокном высокочастотные подложки по низкотемпературной стойкости и структурной обрабатываемости. Печатная плата имеет готовую толщину 1,6 мм и внешнее медное покрытие 1 унция, а также покрытие иммерсионным золотом для обеспечения надежной паяемости, превосходной стойкости к окислению и стабильной электрической выходной мощности при длительной высокочастотной работе. Она поддерживает изготовление тонких проводников и зазоров 5/8 мил, а также прецизионное сверление микроотверстий диаметром 0,3 мм, со структурой без глухих переходных отверстий. Плата имеет черную шелкографию на верхнем слое и полное оголение меди с обеих сторон без паяльной маски.

Спецификация печатной платы

Структура стека печатной платы

Эта 2-слойная жесткая печатная плата использует диэлектрическое ядро Wangling TP440 толщиной 1,5 мм без стекловолокна, изготовленное из композитного материала на основе керамики и смолы PPO. Оно устраняет помехи от стекловолокна для ультрастабильных диэлектрических характеристик и стабильной электромагнитной передачи. Двусторонний медный фольгированный слой толщиной 35 мкм обеспечивает эффективную и стабильную проводимость сигнала, а интегрированное ламинирование повышает структурную стабильность и точность обработки для надежной работы антенных и СВЧ-систем.

Статистика печатной платы

Эта высокочастотная печатная плата TP440 использует оптимизированное расположение компонентов и рациональное распределение переходных отверстий. Благодаря компактной компоновке контактных площадок и упрощенной схеме соединений, она соответствует структурным характеристикам миниатюрных антенн и прецизионного СВЧ-оборудования, обеспечивая стабильную передачу сигналов с низкими потерями при сохранении высокой практичности сборки для компактных ВЧ-модулей.

Обзор подложек серии Wangling TP

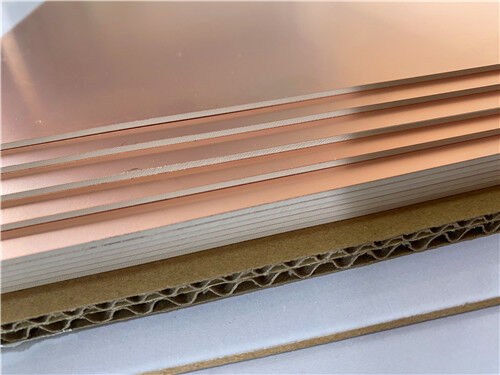

Wangling серия TP представляет собой уникальную линейку высокочастотных термопластичных подложек в отрасли, использующую специализированную композитную формулу полифениленоксидной смолы и нанокерамических наполнителей без какого-либо армирования стекловолокном. В отличие от традиционных армированных стекловолокном высокочастотных ламинатов, ее диэлектрическая проницаемость может быть точно откалибрована путем регулировки соотношения смешивания керамических частиц и смолы PPO, достигая настраиваемых диэлектрических параметров для различных высокочастотных сценариев. Серия имеет градированную структурную классификацию: чисто диэлектрические подложки определяются как TP, варианты с односторонним медным покрытием как TP-1, а версии с двусторонним медным покрытием как TP-2. Благодаря эксклюзивным технологиям формования и ламинирования, подложки серии TP обеспечивают исключительную электрическую стабильность, экстремальную устойчивость к окружающей среде и превосходную структурную обрабатываемость, служа высоконадежной альтернативой для прецизионного СВЧ- и антенного оборудования.

Основные преимущества материала TP440

Подложка TP440 сочетает в себе настраиваемые диэлектрические характеристики, экстремальную температурную адаптивность и надежную механическую обрабатываемость, поддерживая стабильный выход сигнала с низкими потерями в сложных и суровых рабочих условиях. Ее комплексные преимущества делают ее высоко эксклюзивной для миниатюрных высокочастотных антенн и прецизионного электронного оборудования военного назначения:

Настраиваемые и стабильные диэлектрические свойства: Обеспечивает широкую регулируемость диэлектрической проницаемости от 3,0 до 25 с несколькими доступными стандартными фиксированными значениями. Обеспечивает ультранизкие диэлектрические потери и стабильные электрические характеристики с минимальными отклонениями параметров ниже 10 ГГц.

Экстремальная устойчивость к широкому диапазону температур: Обеспечивает надежную долговременную работу при температуре от -100°C до +150°C с исключительной низкотемпературной стойкостью. Нестабильность характеристик и структурные повреждения могут возникнуть при температуре выше 180°C.

Гибкая настройка толщины: Поддерживает минимальную толщину 0,5 мм, с различными стандартными и индивидуальными вариантами толщины для различных требований к сборке.

Радиационная стойкость и низкое газовыделение: Обладает отличной радиационной стойкостью и сверхнизким газовыделением, идеально подходит для аэрокосмических и экстремальных космических сред.

Превосходная обрабатываемость и адгезия: Обеспечивает более прочное сцепление медной фольги, чем керамические подложки с вакуумным покрытием. Поддерживает полную механическую и химическую обработку, которую не могут обеспечить жесткие керамические подложки.

Профессиональная адаптивность к миниатюрным антеннам: Оптимизирована для компактного высокочастотного оборудования, идеально подходит для навигации по системе «Бэйдоу», бортовых систем ракет, устройств взрывателей и миниатюрных антенных модулей.

Типичные сценарии применения

Благодаря настраиваемой высокостабильной диэлектрической проницаемости, ультранизким высокочастотным потерям, экстремальной низкотемпературной стойкости и превосходной механической обрабатываемости, высокочастотные печатные платы Wangling TP440 широко используются в прецизионной навигации и специализированном высокочастотном оборудовании военного назначения:

• Высокоточные антенные системы GPS-навигации
• Бортовые СВЧ-сенсоры и блоки передачи сигналов ракет
• Электронные блоки управления взрывателями и высокочастотные индукционные устройства
• Миниатюрные компактные антенные модули для аэрокосмических и прецизионных ВЧ-систем

Гарантия качества и глобальное обслуживание

Высокочастотные термопластичные печатные платы Wangling TP440 соответствуют строгим промышленным стандартам качества IPC-Class-2 на протяжении всего производственного процесса. Изготовленная из стандартных производственных файлов Gerber RS-274-X, каждая печатная плата обеспечивает точный допуск размеров и стабильную электрическую согласованность для надежного массового производства. Каждое устройство проходит полную электрическую проверку перед отгрузкой, чтобы гарантировать безупречную функциональность и однородное качество партии. Благодаря глобальному логистическому охвату и выделенной технической поддержке, мы предлагаем надежные индивидуальные решения для высокочастотных печатных плат для глобальной навигации, аэрокосмической и военной высокочастотной электронной техники.
