двойник цепи 1oz PTFE высокочастотный встал на сторону PCB с погружением Glod

двойник цепи 1oz PTFE высокочастотный встал на сторону PCB с погружением Glod

МОК: 1pcs
цена: USD9.99-99.99
Стандартная упаковка: Вакуум bags+Cartons
Срок доставки: 8-9 рабочих дней
Способ оплаты: T/T
Пропускная способность: 5000pcs в месяц
Подробная информация
Место происхождения
Китай
Фирменное наименование
Bicheng
Сертификация
UL, ISO9001, IATF16949
Номер модели
BIC-108.V1.0
Базовый материал:
Стеклоткань покрыла PTFE
Отсчет слоя:
1 слой, 2 слои и разнослоистого
Толщина PCB:
0.25mm, 0.5mm, 0.8mm, 1.0mm, 1.5mm, 2.0mm, 3.0mm, 4.0mm, 5.0mm, 6.0mm, 8.0mm, 10.0mm, 12.0mm
Размер PCB:
≤400 мм х 500 мм
Маска припоя:
Зеленый, черный, голубой, желтый, красный etc.
Медный вес:
0.5oz (17 µm), 1oz (35µm), 2oz (70µm), 3oz (105µm)
Окончание поверхности:
Голая медь, HASL, ENIG, Silver, OSP и т. д.
Выделить:

Доска PCB тефлона ISO9001

,

доска PCB тефлона 400mmX500mm

,

PCB 400mmX500mm высокий TG

Описание продукта

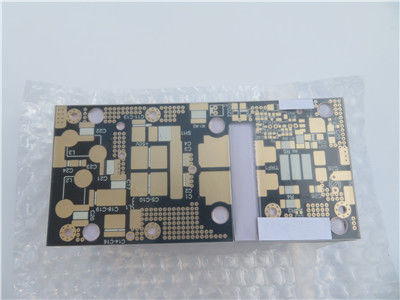

ПТФЕВысокочастотные ПКБ на DK2.65F4B0.8 мм 1 унция меди с погружением в золотоиЧерныйСплавМаска

(PCB являются продуктами, изготовленными на заказ, изображение и показаны параметры только для справки)



Политетрафторуэтилен (сокращение от PTFE), обычно известный как "пластиковый король", является полимерным соединением, изготовленным из тетрафторуэтилена путем полимеризации.устойчивость к коррозииИспользуется в качестве инженерного пластика, может быть изготовлен из трубки, стержня, ремня, пластины, пленки и т.д.Обычно он используется в высоких требованиях к производительности коррозионностойких труб, контейнеры, насосы, клапаны, а также радар, высокочастотное оборудование связи, радиооборудование.



ЕОтличная производительность:

1. стойкость к высоким температурам: длительное использование при температуре от 200 до 260 градусов Цельсия.

2. низкотемпературная стойкость: все еще мягко при -100 градусах по Цельсию;

3. коррозионная устойчивость: устойчивость к аква-регии и всем органическим растворителям;

4. устойчивость к изменению климата: лучшая продолжительность жизни пластмасс;

5. высокая смазка: с самым низким коэффициентом трения в пластмассах (0,04);

6. не вязкий: с минимальным поверхностным натяжением в твердых материалах без прикрепления к каким-либо веществам;

7. нетоксичные: с физиологической инертностью;

8. отличные электрические свойства, идеально подходят для изоляционных материалов класса С, толстый слой газеты может блокировать 1500 В высокого напряжения;

9. гладче льда.



Схема данных F4B (PTFE)

Имя Условия испытания Единица Стоимость
Плотность Нормальное состояние г/см3 2.1 ¢2.35
Поглощение влаги Погрузить в дистиллированную воду при температуре 20±2°C в течение 24 часов % ≤ 0.02
Операционная температура Камера высокой и низкой температуры °C -50°C+260°C
Теплопроводность   В/м/к 0.8
КТЭ (типичная) 0 ≈ 100 °C (εr:2.1 ~ 2.3) ppm/°C 25 ((x)
34 ((y)
252 ((z)
КТЭ (типичная) 0 ≈ 100 °C (εr:2.3 ~ 2.9) ppm/°C 14 ((x)
21 ((y)
173 ((z)
КТЭ (типичная) 0 ≈ 100 °C (εr:2.9 ~ 3.5) ppm/°C 12 ((x)
15 ((y)
95 ((z)
Фактор сокращения 2 часа в кипящей воде % 0.0002
Сопротивляемость поверхности 500 В постоянного тока Нормальное состояние M·Ω ≥1×104
Постоянная влажность и температура ≥1×103
Сопротивляемость объема Нормальное состояние MΩ.cm ≥1×106
Постоянная влажность и температура ≥ 1 × 105
Сопротивление булавки 500 В постоянного тока Нормальное состояние ≥ 1 × 105
Постоянная влажность и температура ≥ 1 × 103
Диэлектрическая прочность поверхности Нормальное состояние d=1mm(Kv/mm) ≥ 1.2
Постоянная влажность и температура ≥ 1.1
Диэлектрическая постоянная 10 ГГц Ер 2.20,2.55,2.65,3.0,3.5 (± 2%)
Фактор рассеивания 10 ГГц tgδ 2.2 ≤ 7×10- 4
2.55 ~ 2.65 ≤ 1 × 10- Три.
3.0~3.5 ≤1,5×10- Три.




двойник цепи 1oz PTFE высокочастотный встал на сторону PCB с погружением Glod 0



F4BM-1/2 высокочастотные ПКБ

F4BM-1/2 ламинируется лакированной стеклянной тканью с тефлоновой смолой в соответствии с научной формулировкой и строгим технологическим процессом.Этот продукт имеет некоторые преимущества по сравнению с серией F4B в электрической производительности ((более широкий диапазон диэлектрической постоянной,меньший угол тангенса диэлектрических потерь, повышенное сопротивление и более стабильная производительность)



При радиочастотах и микроволновых частотах диэлектрическая постоянная материалов из ПТФЭ составляет не более 3,5 и ниже, что обеспечивает сильный сигнал во время передачи через ПКБ,что делает их идеальными для преодоления ограничения высокой скорости FR-4.



Пропускная способность ПТФЕ

ПКБ-материал: ПТФЕ, покрытое стекловолокном
Код: F4BM-1/2 (серия семейства)
Диэлектрическая постоянная: 2.2, 2.55, 2.65,
  3.0 и 3.5
Количество слоев: 1 слой, 2 слоя и многослойный
Вес меди: 0.5 унций (17 мкм), 1 унций (35 мкм), 2 унций (70 мкм), 3 унций (105 мкм)
Толщина ПКЖ: 0.25 мм, 0.5 мм, 0.8 мм, 1.0 мм, 1.5 мм, 2.0 мм,3.0 мм, 4.0 мм, 5.0 мм, 6.0 мм, 8.0 мм, 10.0 мм, 12.0 мм
Размер ПКБ: ≤ 400 мм х 500 мм
Маска для сварки: Зеленый, черный, синий, желтый, красный и т.д.
Окончание поверхности: Голая медь, HASL, ENIG, Серебро, OSP и т.д.



двойник цепи 1oz PTFE высокочастотный встал на сторону PCB с погружением Glod 1
