Двойник доски 1.0mm PCB RF микроволны составной диэлектрический встал на сторону PCB

МОК:	1pcs
Стандартная упаковка:	Вакуум bags+Cartons
Срок доставки:	8-9 рабочих дней
Способ оплаты:	T/T
Пропускная способность:	5000PCS в месяц

Подробности Информация

Описание продукта

Подробная информация

Место происхождения

Китай

Фирменное наименование

Bicheng

Сертификация

UL, ISO9001, IATF16949

Номер модели

BIC-183.V1.0

Базовый материал:

Диэлектрический материал из микроволнового композита

Отсчет слоя:

Двойной, который встали на сторону PCB, разнослоистый PCB, гибридный PCB

Толщина PCB:

00,8 мм±0.05, 1,0 мм±0.05, 1,2 мм±0.05, 1,5 мм±0.06, 2,0 мм±0.075, 3,0 мм±0.1, 4,0 мм±0.1, 5,0 мм±0.

Размер PCB:

≤400 мм х 500 мм

Маска припоя:

Зеленый, черный, голубой, желтый, красный etc.

Медный вес:

0.5oz (17 µm), 1oz (35µm), 2oz (70µm)

Окончание поверхности:

Обнаженная медь, HASL, ENIG, серебр погружения, олово погружения, OSP etc…

Выделить:

Диэлектрическая доска PCB RF

двойник 1.0mm встал на сторону PCB

Доска PCB RF микроволны составная

Описание продукта

Wangling TP-1/2 Высокочастотные печатные платы Альтернативные высокочастотные радиочастотные печатные платы DK10, DK22

(Карточки печатных схем являются продуктами, изготовленными на заказ, изображение и показанные параметры предназначены только для справки)

Общее описание

TP-1/2 гладкий и аккуратный с обеих сторон, без пятен, царапин и вмятин на общем внешнем виде.Диэлектрическая постоянная стабильна, а DK может быть необязательным в диапазоне от 3 до 22 в соответствии с требованиями конструкции цепи.Рабочая температура -100°C+150°C.

Устойчивость кожуры между медью и подложкой более надежна, чем вакуумное пленочное покрытие керамической подложки.более высокий уровень прохождения производстваВ частности, стоимость производства намного ниже, чем керамическая подложка.

Мы можем найти его применение в системах предотвращения столкновения самолетов, антеннах GPS, антеннах микрополоски, пассивных компонентах (фильтрах, сцеплениях, разделителях питания), компонентах спутников.

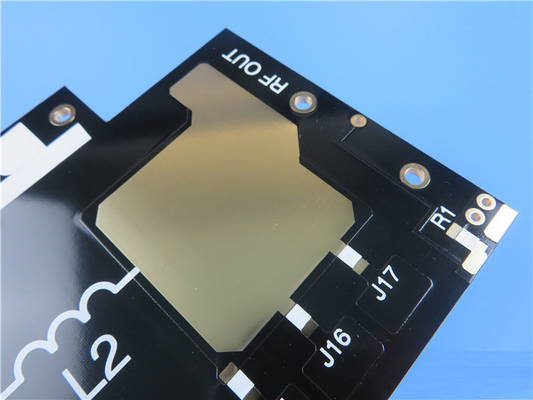

Двойник доски 1.0mm PCB RF микроволны составной диэлектрический встал на сторону PCB 0

Наша способность (TP-1/2)

ПКБ-материал:	Диэлектрический материал из микроволнового композита
Наименование:	TP-1/2
Диэлектрическая постоянная:	10.0
Фактор рассеивания	0.001 10 ГГц
Количество слоев:	Двухсторонний ПКБ, многослойный ПКБ, гибридный ПКБ
Вес меди:	0.5 унций (17 мкм), 1 унций (35 мкм), 2 унций (70 мкм)
Толщина ПКЖ:	00,8 мм±0.05, 1,0 мм±0.05, 1,2 мм±0.05, 1,5 мм±0.06, 2,0 мм±0.075, 3,0 мм±0.1, 4,0 мм±0.1, 5,0 мм±0.12, 6,0 мм±0.12, 10,0 мм±0.2
Размер ПКБ:	≤ 400 мм х 500 мм
Маска для сварки:	Зеленый, черный, синий, желтый, красный и т.д.
Окончание поверхности:	Голая медь, HASL, ENIG, погруженное серебро, погруженное олово, OSP и т.д.

Почему вы выбрали нас?

1.ISO9001, ISO14001, IATF16949, ISO13485, UL сертифицированный;

2.Более 18+ лет опыта работы с высокочастотными ПКБ;

3.Небольшое количество заказов доступно, не требуется MOQ;

4Мы команда страсти, дисциплины, ответственности и честности.

5.Оставка в срок: >98%, процент жалоб клиентов: <1%

6.16000 м2 мастерской, 30000 м2 выпуска в месяц и 8000 типов PCB в месяц;

7Мощные возможности PCB поддерживают ваши исследования и разработки, продажи и маркетинг;

8Класс 2 / Класс 3

TP-1/2 Типичная стоимость

Имя	Условия испытания	Единица	Стоимость
Плотность	Нормальное состояние	г/см³	1.0~2.9
Поглощение влаги	Погружение в дистиллированную воду 20±2°C24 часа	%	≤ 0.02
Прочность очистки	В нормальном состоянии	Н/см	≥ 6
Прочность очистки	В среде с переменной влажностью и температурой:	Н/см	≥ 4
Операционная температура	Шкаф с высокой и низкой температурой	°C	-100～+150(Температура обработки не должна превышать 200°C)
Теплопроводность	-55 ~ 288°C	В / м / к	0.6
КТЭ	Повышение температуры на 96°Cв час		< 6×10^-5
Фактор сокращения	2 часа в кипящей воде	%	0.0004
Сопротивляемость поверхности	500 В постоянного тока нормальное состояние	M.Ω	≥ 1 × 10⁷
Сопротивляемость поверхности	500В постоянного тока постоянная влажность и температура	M.Ω	≥ 1 × 10⁵
Сопротивляемость объема	Нормальное состояние	MΩ.cm	≥ 1 × 10⁹
Сопротивляемость объема	Постоянная влажность и температура		≥ 1 × 10⁶
Диэлектрическая прочность поверхности	Нормальное состояние	Kv/мм	≥ 1.5
Диэлектрическая прочность поверхности	Постоянная влажность и температура		≥ 1.2
Диэлектрическая постоянная	10 ГГц	Ер	3Шесть, девять.6, 10.2, 10.5, 11, 16, 20, 22(± 2%)(DK можно настроить)
Фактор рассеивания	10 ГГц	Tgδ(εr 3-11)	≤ 1 × 10^{- Три.}
Фактор рассеивания	10 ГГц	Tgδ(Ер 12-22)	≤1,5×10^{- Три.}

Двойник доски 1.0mm PCB RF микроволны составной диэлектрический встал на сторону PCB 1
