Основное вещество: | RO4003C | Размер PCB: | 90 x 90 mm=1PCS |
---|---|---|---|
Медный вес: | 1oz | Поверхностный финиш: | ENEPIG |
Отсчет слоя: | 3 слоя | Толщина PCB: | 20 mil |
Высокий свет: | RO4003C Окончательный материал печатной платы,высокочастотный материал печатной платы 1 унция,3-слойная плата RF PCB |

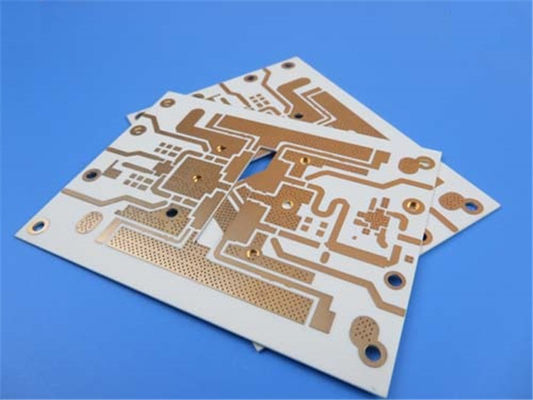

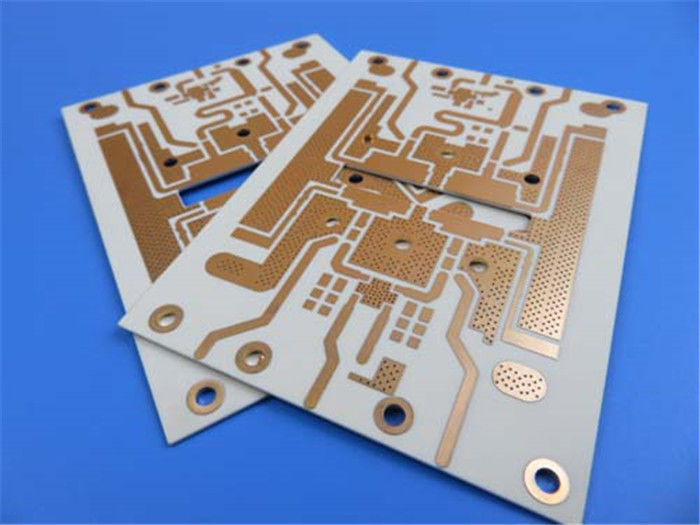

Мы рады представить нашу новейшую печатную плату, изготовленную из материала Rogers RO4003C и бессвинцового процесса.Эта печатная плата обеспечивает надежную работу в диапазоне температур от -40℃ до +85℃, что делает ее идеальной для различных приложений.
Стек печатной платы включает базовую медь 17 мкм, диэлектрик RO4003C 20 мил, препрег RO4450F, базовую медь 17 мкм, диэлектрик RO4003C 60 мил, препрег RO4450F, диэлектрик RO4003C 60 мил, препрег RO4450F, диэлектрик RO4003C 20 мил и базовую медь 1 7ум .Размеры платы составляют 90 x 90 мм с минимальным размером дорожки/пространства 5/5 мил и минимальным размером отверстия 16 мил.Толщина готовой платы составляет 4,8 мм, масса готовой меди 1 унция (1,4 мила) для всех слоев и толщина промежуточного покрытия 1 мил.Поверхностная обработка — Immersion Nickle Immersion Palladium и Immersion Gold (ENEPIG), а верхняя и нижняя шелкография не включены.Верхняя и нижняя паяльная маска окрашены в черный матовый цвет, а на контактных площадках нет шелкографии.Печатная плата прошла 100% электрические испытания.
Минимальное отверстие должно быть заполнено медной пастой для лучшего рассеивания тепла, а отверстия с потайной головкой необходимы, чтобы избежать выступания винтов и обеспечить плоскую поверхность установки.Для верхней стороны поставляются трафареты паяльной пасты.
Печатная плата включает 31 компонент с 92 контактными площадками, 51 контактной площадкой со сквозными отверстиями, 15 верхними контактными площадками SMT, 26 нижними контактными площадками SMT, 59 переходными отверстиями и 75 цепями.
Если у вас есть какие-либо технические вопросы, пожалуйста, не стесняйтесь обращаться к Айви по адресу sales10@bichengpcb.com.
Выберите RO4003C для превосходной целостности и высокочастотных применений
В мире печатных плат (PCB) целостность сигнала и производительность имеют решающее значение.Выбор материала имеет важное значение для любого высокочастотного применения.RO4003C — идеальный материал для печатных плат для таких приложений.Его исключительные свойства и рабочие характеристики делают его идеальным выбором для разработчиков, стремящихся оптимизировать свои схемы.
Свойства и рабочие характеристики RO4003C
RO4003C — это высокопроизводительный материал для печатных плат, изготовленный из углеводорода с керамическим наполнителем.Эта комбинация обеспечивает превосходные электрические свойства, в том числе диэлектрическую проницаемость 3,38 ± 0,05 на частоте 10 ГГц и коэффициент рассеяния 0,0027 на частоте 10 ГГц/23℃.Эти свойства обеспечивают оптимальную целостность сигнала, что делает его идеальным для высокоскоростных цифровых и радиочастотных цепей.
RO4003C также имеет высокую теплопроводность 0,71 Вт/M/oK при 80 ℃, что делает его отличным выбором для приложений, требующих эффективного отвода тепла.Он имеет низкий коэффициент теплового расширения (КТР) 11 частей на миллион/℃ в направлении X, 14 частей на миллион/℃ в направлении Y и 46 частей на миллион/℃ в направлении Z, что обеспечивает стабильность размеров в условиях экстремальных температур.
Преимущества RO4003C по сравнению с другими материалами для печатных плат
По сравнению с другими материалами для печатных плат, RO4003C предлагает несколько преимуществ.Он совместим с бессвинцовым технологическим процессом, что делает его экологически безопасным вариантом.Он имеет более высокую теплопроводность, чем FR-4, что означает, что он может выдерживать более высокие уровни мощности без перегрева.Он также имеет более низкие диэлектрические потери, чем другие высокочастотные материалы, такие как ПТФЭ, что приводит к лучшей целостности сигнала и уменьшению потерь сигнала.
Рекомендации по проектированию печатной платы RO4003C для обеспечения оптимальной производительности
Проектирование с использованием RO4003C требует особого внимания.Например, толщина диэлектрических слоев влияет на волновое сопротивление, которое необходимо тщательно контролировать для правильного распространения сигнала.Обработка поверхности подложки также имеет решающее значение для обеспечения надежной пайки и соединения.
Применение печатных плат RO4003C в различных отраслях промышленности
RO4003C широко используется в различных отраслях промышленности, включая телекоммуникации, аэрокосмическую и оборонную, медицинскую и автомобильную.Его исключительные рабочие характеристики делают его идеальным выбором для высокочастотных приложений в этих отраслях.Например, он часто используется в приложениях 5G и IoT, где целостность сигнала имеет решающее значение для надежной связи.Он также используется в аэрокосмической и оборонной промышленности, где схемы должны выдерживать экстремальные температуры и влажность.
RO4003C и будущее высокоскоростного цифрового проектирования
По мере развития цифрового дизайна спрос на материалы, способные работать с более высокими скоростями и частотами, будет только расти.RO4003C хорошо подходит для удовлетворения этих требований благодаря своим исключительным характеристикам.Его низкие диэлектрические потери и высокая теплопроводность делают его идеальным выбором для высокоскоростных цифровых приложений, таких как центры обработки данных и высокопроизводительные вычисления.
RO4003C Изготовление и сборка печатных плат
Печатные платы RO4003C требуют специальных процессов изготовления и сборки для обеспечения оптимальной производительности.Например, необходимо тщательно контролировать минимальный размер переходного отверстия, чтобы предотвратить потерю сигнала, а отверстия с потайной головкой необходимы для обеспечения плоской монтажной поверхности.Для обеспечения надежной пайки также поставляются трафареты паяльной пасты для верхней стороны.
Устранение распространенных проблем с платами RO4003C
Несмотря на его исключительные рабочие характеристики, разработчики могут столкнуться с проблемами при работе с печатными платами RO4003C.Например, проблемы с пайкой и взаимосвязью могут возникнуть, если чистота поверхности подложки не контролируется должным образом.Понимание этих проблем и способов их устранения имеет решающее значение для обеспечения оптимальной производительности.
Совместимость с RO4003C и бессвинцовым технологическим процессом
RO4003C совместим с бессвинцовыми процессами, что делает его экологически безопасным для дизайнеров.Эта совместимость гарантирует, что разработчики могут соблюдать экологические нормы без ущерба для производительности.
RO4003C по сравнению с другими высокочастотными материалами для печатных плат: сравнительный анализ
Хотя RO4003C предлагает исключительные рабочие характеристики, разработчики могут задаться вопросом, как он сравнивается с другими высокочастотными материалами для печатных плат.Сравнительный анализ может помочь разработчикам понять, чем RO4003C отличается от других вариантов, и принять обоснованное решение при выборе материала печатной платы.
Заключение
RO4003C — идеальный материал для печатных плат для высокочастотных приложений.Его исключительные свойства и рабочие характеристики делают его идеальным выбором для разработчиков, стремящихся оптимизировать свои схемы.От приложений 5G и IoT до аэрокосмической и оборонной промышленности, RO4003C имеет хорошие возможности для удовлетворения потребностей различных отраслей.Понимая его свойства, особенности конструкции и устраняя распространенные проблемы, разработчики могут раскрыть весь потенциал RO4003C для своих приложений.
