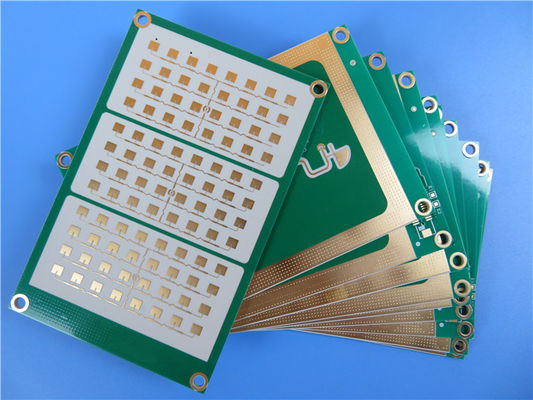

Гибридный ПКБ RT duroid 5880 и RO4003C толщиной 1,3 мм с погружением в золото

Гибридные печатные платы RT/duroid 5880 и RO4003C объединяют сильные стороны двух исключительных материалов, чтобы обеспечить непревзойденные электрические характеристики и надежное тепловое управление.С низкими потерями RT/duroid 5880 и стабильной диэлектрической постоянной (Dk), в сочетании с низкими потерями и отличными электрическими характеристиками RO4003C, этот гибридный печатный лист предлагает повышенную функциональность и гибкость конструкции для широкого спектра высокочастотных приложений.

Основные характеристики RT/duroid 5880:

Dk 2,20 +/-.02: RT/duroid 5880 поддерживает постоянную диэлектрическую константу в широком диапазоне частот, обеспечивая надежную передачу сигнала и минимальную потерю сигнала.


Фактор рассеивания 0,0009 при 10 ГГц: с впечатляюще низким фактором рассеивания RT/duroid 5880 минимизирует потери энергии, максимизируя целостность и эффективность сигнала.


Низкая влагопоглощение: RT/duroid 5880 демонстрирует низкую влагопоглощение, что делает его подходящим для применения в влажной среде при сохранении стабильной электрической производительности.


Изотропный: изотропный характер RT/duroid 5880 обеспечивает единообразные электрические свойства во всех направлениях, упрощая процесс проектирования и обеспечивая постоянную производительность.

Основные характеристики RO4003C:

Dk 3,38 +/- 0.05: RO4003C предлагает управляемую диэлектрическую постоянную, обеспечивающую стабильность и предсказуемость в высокочастотных приложениях.


Фактор диссипации 0,0027 при 10 ГГц: с характеристиками низкой потери, RO4003C минимизирует ослабление сигнала и обеспечивает эффективную передачу сигнала.


Низкий коэффициент теплового расширения по оси Z (CTE) при 46 ppm/°C: низкий CTE RO4003C помогает смягчить проблемы, связанные с тепловым расширением,обеспечение надежной работы при различных температурных условиях.

Преимущества гибрида RT/duroid 5880 и RO4003C:

Улучшенная электрическая производительность: объединяя уникальные свойства RT/duroid 5880 и RO4003C, этот гибридный печатный лист оптимизирует электрическую производительность, обеспечивая надежную целостность сигнала, минимальные потери,и постоянная высокочастотная работа.


Улучшенное тепловое управление: высокая теплопроводность RO4003C помогает эффективно рассеивать тепло, предотвращая проблемы перегрева в районах, склонных к генерации тепла.Включение слоев RO4003C в стратегические места повышает возможности управления тепловой энергией.

Гибкость конструкции: гибридная конструкция позволяет более гибкость в планировке и конструкции печатных плат.Инженеры могут избирательно использовать либо RT/duroid 5880 или RO4003C в различных областях доски для достижения желаемых электрических и тепловых характеристик, оптимизируя функциональность и отвечая конкретным требованиям к конструкции.

Эффективность с точки зрения затрат: используя гибридный подход, инженеры могут получить выгоду с точки зрения затрат по сравнению с использованием одного материала на всей доске.Выбор наиболее подходящего материала для конкретных регионов на основе требований к производительности оптимизирует затраты при сохранении функциональности.

Широкий диапазон частот: сочетание RT/duroid 5880 и RO4003C расширяет полезность гибридных печатных плат в широком диапазоне частот,что делает его подходящим для различных высокочастотных и широкополосных приложений, включая автомобильные радары, широкополосные антенны коммерческих авиакомпаний, микрополосы и схемы полосы, приложения для миллиметровых волн и цифровые радиоантенны точка-точка.

Надежность и долговечность: как RT/duroid 5880, так и RO4003C известны высоким качеством конструкции и надежностью.Они способствуют общей долговечности и долгосрочной эффективности доски., обеспечивая прочность и стабильность при требовательных приложениях.

Подробная информация о сборке и конструкции ПКБ:


Этот 4-слойный жесткий печатный лист имеет набор с ядрами RT/duroid 5880 и RO4003C, а также слоями препрег. Размеры платы 109 мм х 71,57 мм, с готовой толщиной 1,3 мм.ПХБ соблюдает строгие стандарты производства, включая минимум следа / пространства 4/4 миллиметров, минимальный размер отверстия 0,3 мм, и 100% электрический тест перед отгрузкой.и верхний слой имеет белый шелковый экран.

Статистика и рисунки PCB:
Этот печатный лист содержит 68 компонентов, 117 подложки (72 отверстия, 45 SMT с верхней стороны), 87 каналов и 5 сетей.и этот ПКБ изготовлен по стандарту качества IPC-класса-2.

Этот гибридный ПХБ доступен во всем мире.

Применение:

Этот гибридный ПХБ идеально подходит для широкого спектра применений, включая:

Автомобильные радары и датчики
Антенны широкополосного доступа коммерческих авиакомпаний
Схемы микро- и стриплайн-схемы
Приложения для миллиметровых волн
Цифровые радиоантенны точка-точка

С его исключительными электрическими характеристиками, возможностями управления теплом и гибкостью конструкции,Этот гибридный ПКБ является идеальным выбором для инженеров, ищущих надежное и экономически эффективное решение для их высокочастотных и широкополосных проектов.
