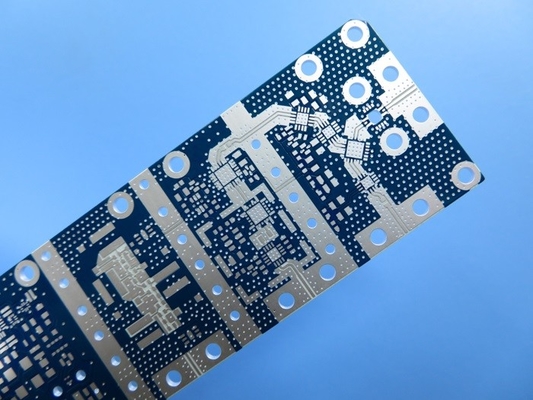

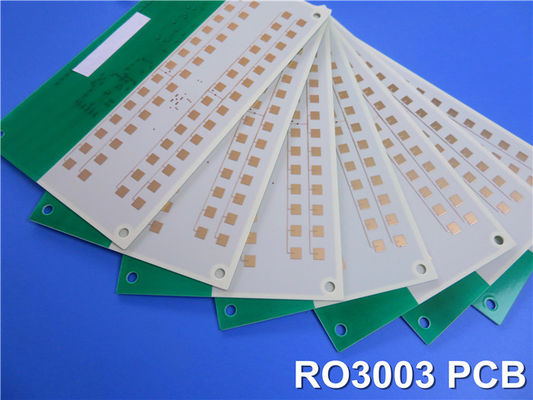

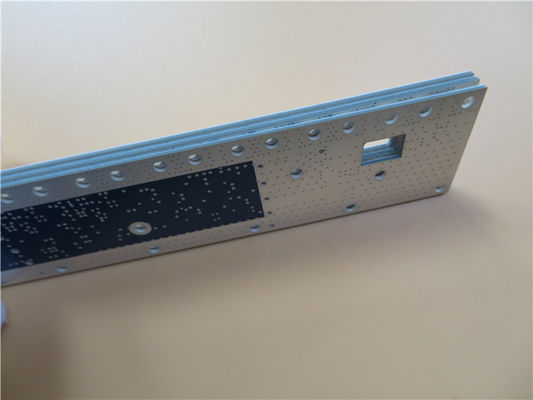

Представляем наш передовой гибридный ПКБ, тщательно изготовленный из комбинации материалов Rogers RO3003 и Shengyi S1000-2M (UL ANSI: FR-4.0).Этот ПХБ предназначен для коммерческих микроволновых и радиочастотных приложений, предлагая исключительную производительность и надежность в различных отраслях промышленности, включая автомобильные радары, передовые системы помощи водителю (ADAS), беспроводную инфраструктуру 5G и многое другое.
RO3003 Характеристики:
Высокочастотные ламинаты RO3003 от Rogers обеспечивают замечательную стабильность диэлектрической постоянной (Dk) в широком диапазоне температур и частот,устранение типичного изменения уровня Dk при комнатной температуре, обнаруженного в стеклянных материалах из ПТФЕКлючевые особенности включают:
- Стабильная диэлектрическая постоянная: с Dk 3,00 +/-.04, RO3003 обеспечивает последовательную и надежную передачу сигнала.
- Низкий коэффициент рассеивания: коэффициент рассеивания 0,0010 на 10 ГГц минимизирует потерю сигнала, что приводит к отличной производительности.
- Низкий коэффициент теплового расширения: RO3003 имеет низкий коэффициент теплового расширения (CTE) на оси X, Y и Z, измеряющий 17, 16 и 25 ppm/°C соответственно.
Это обеспечивает превосходные механические свойства и надежность в строевых, многослойных и гибридных конструкциях досок.
| Недвижимость |
RO3003 |
Направление |
Объекты |
Состояние |
Метод испытания |
| Диэлектрическая постоянная,ε Процесс |
3.0±0.04 |
Z |
|
10 ГГц/23°С |
IPC-TM-650 2.5.5.5 Застегнутая полоса |
| Диэлектрическая постоянная,εПроектирование |
3 |
Z |
|
от 8 до 40 ГГц |
Метод дифференциальной длины фазы |
| Фактор рассеивания,tanδ |
0.001 |
Z |
|
10 ГГц/23°С |
IPC-TM-650 2.5.5.5 |
| Тепловой коэффициент ε |
- Три. |
Z |
ppm/°C |
10 ГГц -50°C до 150°C |
IPC-TM-650 2.5.5.5 |
| Размерная стабильность |
0.06
0.07 |
X
Y |
мм/м |
КОНД А |
IPC-TM-650 2.2.4 |
| Сопротивляемость объема |
107 |
|
MΩ.cm |
КОНД А |
IPC 2.5.17.1 |
| Сопротивляемость поверхности |
107 |
|
MΩ |
КОНД А |
IPC 2.5.17.1 |
| Модуль тяги |
930
823 |
X
Y |
MPa |
23°C |
ASTM D 638 |
| Поглощение влаги |
0.04 |
|
% |
D48/50 |
IPC-TM-650 2.6.2.1 |
| Специфическая температура |
0.9 |
|
j/g/k |
|
Расчеты |
| Теплопроводность |
0.5 |
|
W/M/K |
50°C |
ASTM D 5470 |
Коэффициент теплового расширения
(-55-288°С) |
17
16
25
|
X
Y
Z |
ppm/°C |
23°C/50% RH |
IPC-TM-650 2.4.4.1 |
| Td |
500 |
|
°C TGA |
|
ASTM D 3850 |
| Плотность |
2.1 |
|
gm/cm3 |
23°C |
ASTM D 792 |
| Прочность медной кожуры |
12.7 |
|
Иб/ин. |
1 унция, EDC после сварки |
IPC-TM 2.4.8 |
| Возгораемость |
V-0 |
|
|
|
UL 94 |
| Процесс без свинца совместим |
Да, да. |
|
|
|
|
S1000-2M Особенности:
Материал S1000-2M (UL ANSI: FR-4.0) из Shengyi предлагает высокие свойства эпоксидного стекла с высокой температурой Tg с исключительными характеристиками и производственностью.
- Высокая тепловая надежность: при Tg более 180°C S1000-2M может выдерживать высокие температуры и быстрые изменения температуры без ущерба для производительности.
- Низкий коэффициент теплового расширения (CTE) (ось Z): материал имеет низкий коэффициент теплового расширения (CTE) 41 ppm/°C перед Tg, что повышает размерную стабильность и надежность.
- Отличная электрическая производительность: S1000-2M имеет пропускную способность 4,6 на 1 ГГц, что делает его подходящим для высоких многослойных приложений для печатных плат.
Конструкция и спецификации ПКБ:
Этот гибридный печатный лист имеет 8-слойную жесткую конструкцию, тщательно спроектированную для удовлетворения требований.
- Размеры платы: размеры ПКБ точно сохраняются на 92,5 мм х 130,05 мм (2PCS) с допуском +/- 0,15 мм.
Минимальный размер отверстия составляет 0,35 мм, что соответствует различным требованиям к компонентам.
- Конфигурация сборки: сборка состоит из медных слоев, ядра Rogers 3003, препрег-слоев и слоев Shengyi S1000-2M FR-4, обеспечивающих оптимальную производительность и надежность.
- Толщина готовой доски и вес меди: толщина готовой доски составляет 1,3 мм, что обеспечивает долговечность.В то время как внешние слои имеют вес меди 1 унции (1.4mil), обеспечивающий эффективную проводимость.
- Плотное покрытие и поверхностная отделка: толщина покрытия составляет 20 мкм, что обеспечивает надежную взаимосвязь.обеспечивает отличную сварную способность и коррозионную стойкость.
- Шелковые экраны и сварные маски: верхние и нижние шелковые экраны белые, что повышает видимость компонента.Шелковый экран не применяется к пакетам для сварки, чтобы избежать помех.
- Электрические испытания и контроль импедантности: каждая печатная пластина проходит всеобъемлющее 100% электрическое испытание для обеспечения оптимальной функциональности.Верхний слой имеет 7-миллиллиметровый трек с 50-омским одноконтурным импедансом, в то время как 9,5 миллилитров / 10 миллилитров трассы / разрыв достигает 100 Ом дифференциального импеданса.
Качество, изображение и доступность:
Эта высокочастотная печатная пластина соответствует стандартам качества IPC-класса 2, обеспечивая надежность и постоянную производительность.позволяет беспрепятственно интегрироваться в рабочий процесс проектированияНаш продукт легко доступен во всем мире, обеспечивая легкий доступ к дизайнерам и производителям, ищущим решения для ПКБ.
Типичные применения:
Наш гибридный печатный лист с материалами RO3003 и S1000-2M идеально подходит для широкого спектра применений, включая:
- Патч-антенны для беспроводной связи
- Автомобильные радарные системы
- Спутники прямого вещания
- сотовые телекоммуникационные системы, включая усилители мощности и антенны
- Дата-связь на кабельных системах
Откройте весь потенциал ваших высокочастотных приложений с нашим передовым PCB-решением.и производительность, выбрав наш гибридный ПХБ с материалами RO3003 и S1000-2MПришло время поднять ваши проекты на новые высоты.
