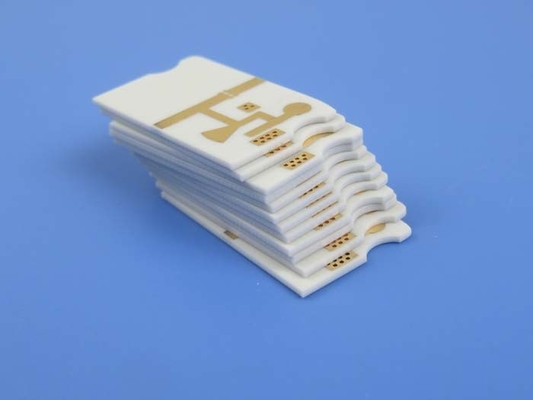

Гибридные печатные платы RO4835 и 370HR многослойные схемы погружения золото

Представляю гибридные PCB RO4835 и 370HR.

Этот 6-слойный жесткий печатный лист использует уникальные возможности ламината RO4835 от Rogers и ламината 370HR от Isolar, чтобы предоставить лучшее из двух миров для требовательных высокочастотных приложений.

Ламинат RO4835 от корпорации Роджерс является частью семейства высокочастотных материалов компании.RO4835 обеспечивает низкие потери и экономически эффективную изготовление цепей с использованием стандартных FR-4 процессовС диэлектрической постоянной (Dk) 3,48 ± 0,05 и фактором рассеивания (Df) 0,0037 на 10 ГГц, RO4835 обеспечивает отличную высокочастотную производительность.

В дополнение к слоям RO4835 находятся ламинаты Isolar 370HR, которые разработаны для самых требовательных многослойных приложений ПКБ.Материал 370HR использует запатентованную многофункциональную эпоксидную смолу FR-4 с температурой 180 °C, обеспечивающую превосходные тепловые характеристики., низкий коэффициент теплового расширения (CTE) и исключительные механические, химические и влагоустойчивые свойства.Ламинат 370HR также обладает прочными высокочастотными характеристиками..

Объединив сильные стороны этих двух передовых технологий ламинирования, гибридные печатные платы обеспечивают бескомпромиссное решение, которое превосходит возможности стандартных материалов FR-4.Давайте посмотрим на некоторые из ключевых особенностей:

Исключительные тепловые и механические характеристики
Одним из основных преимуществ этого гибридного подхода является возможность использования превосходных тепловых и механических свойств ламината 370HR.Температура стеклянного перехода (Tg) в 180 °C для материала 370HR обеспечивает значительно лучшую устойчивость к тепловым нагрузкам по сравнению с обычным FR-4, который обычно имеет Tg около 135°C.

Эта повышенная тепловая устойчивость означает повышенную надежность, особенно в приложениях, где наблюдаются большие колебания температуры или воздействие повышенного уровня тепла.Низкий CTE ламината 370HR - всего 13/14 ppm / ° C на оси X / Y (пре-Tg) - также помогает минимизировать такие проблемы, как деламинирование и обмотка доски, которые могут затруднить высоконадежные конструкции.

Кроме того, отличные химические и влагостойкие свойства материала 370HR делают его очень подходящим для суровой среды.Неудивительно, что ламинат Isolar 370HR является популярным выбором для критических приложений, таких как оборона и аэрокосмическая промышленность..

Высокочастотная производительность с экономически эффективным изготовлением
В то время как ламинат 370HR обеспечивает тепловую и механическую основу, материалы RO4835 обеспечивают исключительные высокочастотные возможности.слои RO4835 предлагают чрезвычайно низкие потери сигнала - решающее значение для максимизацииэффективность и надежность в высокоскоростных цифровых и радиочастотных схемах.

Важно отметить, что ламинированные материалы RO4835 имеют аналогичные электрические и механические свойства со стандартным FR-4, что позволяет экономически эффективно изготавливать схемы с использованием хорошо зарекомендовавших себя производственных процессов..Это делает гибридные печатные платы привлекательным вариантом для приложений, которые требуют передовых RF-эффективных характеристик без высокой цены, связанной с некоторыми специализированными высокочастотными материалами.

Сочетание низкоубыточных слоев RO4835 и высокопроизводительных слоев 370HR также позволяет точно контролировать импеданс, с 50Ω и 100Ω однокончательными следами, реализованными на верхнем слое меди.Этот уровень гибкости конструкции имеет решающее значение для оптимизации целостности сигнала в высокоскоростных, высокочастотные схемы.

Надежность и обеспечение качества
Для обеспечения того, чтобы гибридные печатные платы соответствовали строгим требованиям целевых приложений, разработчики включили различные меры по обеспечению качества.Доски соответствуют требованиям RoHS и имеют степень воспламеняемости UL 94 V-0., давая дизайнерам уверенность в своих экологических и безопасных характеристиках.

На каждой доске проводится 100% электрическое тестирование, обеспечивающее дополнительный уровень надежности.И использование фирменной LoPro Reverse Rogers обработанной меди на слоях RO4835 помогает минимизировать потерю вставки и еще больше улучшить целостность сигнала.

Развитие высокочастотного ПКБ
Благодаря продуманному сочетанию сильных сторон RO4835 от Rogers и технологий ламинатов 370HR от Isolar, этот гибридный печатный лист повышает планку для проектирования высокочастотных, высоконадежных цепей.Высокие тепловые и механические свойства, в сочетании с превосходными высокочастотными характеристиками и экономически эффективным изготовлением, делает его идеальным решением для широкого спектра требовательных приложений.

От автомобильных радаров и датчиков до антенн с фазовым массивом и усилителей мощности, этот гибридный ПКБ демонстрирует, как инновационный выбор материалов может открыть новые возможности в проектировании электронных систем.По мере того как непрерывный поход технологий продолжается, такие решения, несомненно, будут играть решающую роль в расширении границ достижимого.
