Гибридный ПКБ 6-слойный с регулируемой импеданцией материалов RO4003C и FR4

МОК:	1 шт.
цена:	USD9.99-99.99/PCS
Стандартная упаковка:	Вакуумные пакеты+Картоны
Срок доставки:	8-9 рабочих дней
Способ оплаты:	T/T
Пропускная способность:	5000 штук в месяц

Подробности Информация

Описание продукта

Подробная информация

Место происхождения

Китай

Фирменное наименование

Bicheng

Сертификация

UL, ISO9001, IATF16949

Материал:

RO4003C и FR-4

Количество слоев:

6-Layer

Размер ПКБ:

830,50 мм х 66 мм = 1 PCS, +/- 0,15 мм

Толщина ПКБ:

1.1mm

Вес меди:

1 унция (1,4 миллилитра) внутренних/внешних слоев

Поверхностная отделка:

Золото погружения

Выделить:

RO4003C Гибридные ПХБ

Гибридный ПХБ FR4

Импедантно-управляемые гибридные ПКБ

Описание продукта

Мы рады объявить о нашей недавно поставленной 6-слойной печатной плате (PCB), разработанной из материалов Rogers RO4003C.Этот инновационный ПКБ сочетает в себе исключительную электрическую производительность с легкостью изготовления, что делает его идеальным решением для высокочастотных приложений.

Ключевые особенности

Материал RO4003C

- Диэлектрическая постоянная (Dk): 3,38 ± 0,05 при 10 ГГц
- Фактор рассеивания: 0,0027 при 10 ГГц
- Теплопроводность: 0,71 Вт/м/°К
- Тепловой коэффициент диэлектрической постоянной: +40 ppm/°C (рубеж работы: -50°C до 150°C)
- КТЭ совпадает с медью:
- Ось X: 11 ppm/°C
- Ось Y: 14 ppm/°C
- CTE по оси Z: 46 ppm/°C
- Температура перехода стекла (Tg): > 280 °C
- Поглощение влаги: 0,06%
- Небромированные

RO4003C Типичная стоимость
Недвижимость	RO4003C	Направление	Объекты	Состояние	Метод испытания
Диэлектрическая постоянная,ε Процесс	3.38±0.05	Z		10 ГГц/23°С	IPC-TM-650 2.5.5.5 Застегнутая полоса
Диэлектрическая постоянная,εПроектирование	3.55	Z		от 8 до 40 ГГц	Метод дифференциальной длины фазы
Фактор рассеивания,δ	0.0027 0.0021	Z		10 ГГц/23°С 2.5 ГГц/23°С	IPC-TM-650 2.5.5.5
Тепловой коэффициент ε	+40	Z	ppm/°C	-50°C до 150°C	IPC-TM-650 2.5.5.5
Сопротивляемость объема	1.7 х 10¹⁰		MΩ.cm	КОНД А	IPC-TM-650 2.5.17.1
Сопротивляемость поверхности	4.2 х 10⁹		MΩ	КОНД А	IPC-TM-650 2.5.17.1
Электрическая сила	31.2 ((780)	Z	Kv/mm(v/mil)	0.51 мм ((0.020")	IPC-TM-650 2.5.6.2
Модуль тяги	19,650(2,850) 19,450 ((2,821)	X Y	MPa ((ksi)	NT1 религия	ASTM D 638
Прочность на растяжение	139 ((20.2) 100 ((14.5)	X Y	MPa ((ksi)	NT1 религия	ASTM D 638
Сила изгиба	276 (40)		MPa (kpsi)		IPC-TM-650 2.4.4
Размерная стабильность	<0.3	X,Y	мм/м (мл/дюйм)	после вырезки + E2/150°C	IPC-TM-650 2.4.39А
Коэффициент теплового расширения	11 14 46	X Y Z	ppm/°C	-55°C до 288°C	IPC-TM-650 2.4.41
Tg	>280		°C TMA	А.	IPC-TM-650 2.4.24.3
Td	425		°C TGA		ASTM D 3850
Теплопроводность	0.71		W/M/oK	80°C	АСТМ C518
Поглощение влаги	0.06		%	48 часов погружения 0.060" температура образца 50°C	ASTM D 570
Плотность	1.79		gm/cm³	23°C	ASTM D 792
Прочность медной кожуры	1.05 (6,0)		Н/мм (PLI)	После сварки 1 унция. Фойла для ЭДС	IPC-TM-650 2.4.8
Возгораемость	Никаких				UL 94
Процесс без свинца совместим	Да, да.

S1000-2M Особенности

- Улучшенная ось Z CTE для повышения надежности отверстия
- Отличная механическая обрабатываемость и термостойкость
- Совместимость без свинца
- Tg: 180°C (DSC)
- Блокировка УФ и совместимость AOI
- Высокая термостойкость с превосходными характеристиками анти-CAF
- Низкое поглощение воды

Спецификации ПХБ

- Складывающий набор:
- Медный слой 1: 35 мкм
- RO4003C Ядро: 0,305 мм (12 миллиметров)
- Медный слой 2: 35 мкм
- Препрег Бондпли (1080 RC63%): 0, 0644 мм (2,5 миллиметра)
- Медный слой 3: 35 мкм
- FR-4 (Tg 170): 0,076 - 0,203 мм (3 миллиметра)
- Медный слой 4: 35 мкм
- Препрег Бондпли (1080 RC63%): 0, 0644 мм (2,5 миллиметра)
- Медный слой 5: 35 мкм
- RO4003C Ядро: 0,305 мм (12 миллиметров)
- Медный слой 6: 35 мкм

- Размеры: 83,50 мм х 66 мм ± 0,15 мм
- Толщина готовой доски: 1,1 мм
- Готовый вес меди: 1 унция (1,4 миллилитра) как на внутреннем, так и на внешнем слоях
- Минимальный пробег: 4/4 миллилитров.
- Минимальный размер отверстия: 0,2 мм
- Толщина покрытия: 20 мкм
- Поверхностная отделка: Золото погружения
- Маска для сварки цвет: Матт Зеленый (вверху и внизу)
- Шелковый цвет: белый (только верхний)
- Управление импеданцией: 50 Ом на 4 мм / 4 мм следы/пробелы (верхний слой)
- через Конфигурация: 0,2 мм через заполненный и закрытый
- Электрические испытания: 100% до отправки

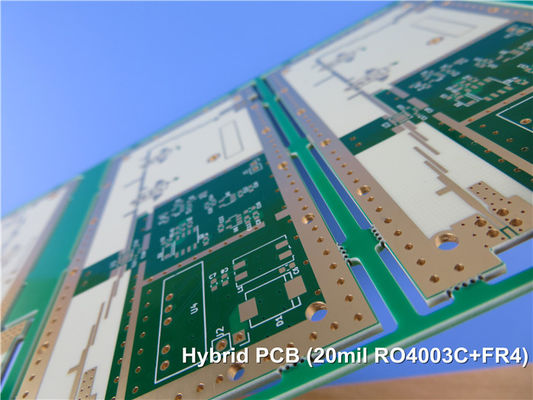

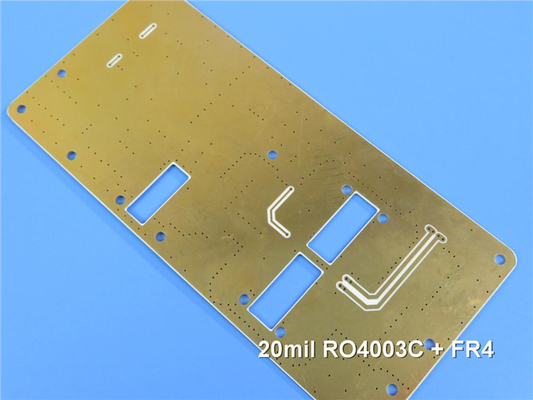

Гибридный ПКБ 6-слойный с регулируемой импеданцией материалов RO4003C и FR4 0

Типичные применения

Этот ПХБ идеально подходит для различных передовых приложений, включая:

- широкополосные антенны коммерческих авиакомпаний
- микро- и стрипплинные схемы
- Применение миллиметровых волн
- Радарные системы
- Системы наведения
- Цифровые радиоантенны точка-точка

Обеспечение качества

Изготовленные в соответствии со стандартами IPC-класса 2, наши печатные платы обеспечивают высокую надежность и производительность.

Всемирная доступность

Наши высокопроизводительные печатные платы доступны для доставки по всему миру, предоставляя передовые решения, где бы вы ни находились.

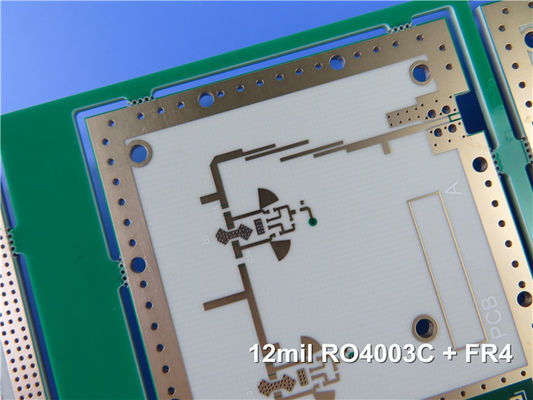

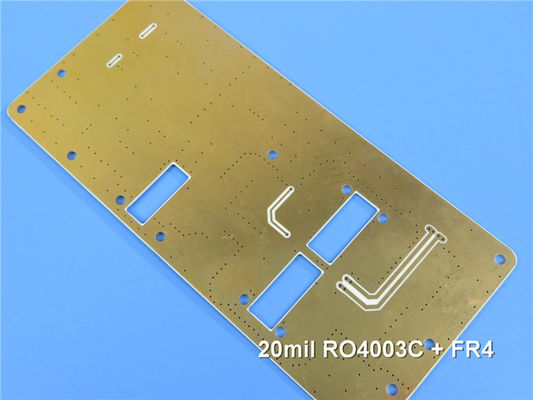

Гибридный ПКБ 6-слойный с регулируемой импеданцией материалов RO4003C и FR4 1
