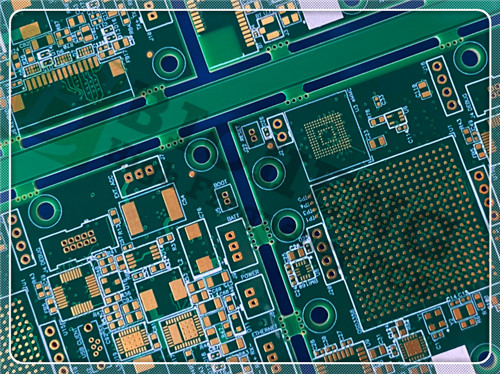

HDI гибридный ПКБ 8-слойный 1,5 мм на материалах RO4003C и S10002M

МОК:	1 шт.
цена:	USD9.99-99.99/PCS
Стандартная упаковка:	Вакуумные пакеты+Картоны
Срок доставки:	8-9 рабочих дней
Способ оплаты:	T/T
Пропускная способность:	5000 штук в месяц

Подробности Информация

Описание продукта

Подробная информация

Место происхождения

КНР

Фирменное наименование

Bicheng

Сертификация

UL, ISO9001, IATF16949

Материал:

RO4003C, FR-4 S1000-2M

Количество слоев:

8-слойный

Размер ПКБ:

87.5 мм х 40.6 мм (1 шт.)

Толщина ПКБ:

1.5 мм +/- 10%

Контролируемое сопротивление:

50 ом, 100 ом

Поверхностная отделка:

ENIG

Выделить:

1Гибридные печатные платы HDI длиной 0

5 мм

8-слойный HDI гибридный ПКБ

Описание продукта

Представляем наш недавно поставленный 8-слойный ПКБ, специально разработанный для высокочастотных приложений и сконструированный с комбинацией материалов RO4003C и FR-4.Этот передовой ПХБ идеально подходит для различных отраслей промышленности, включая телекоммуникации, автомобильную промышленность и аэрокосмическую промышленность, предлагая превосходную производительность в требовательных условиях.

Ключевые свойства RO4003C:

Диэлектрическая постоянная (Dk): 3,38 ± 0,05 при 10 ГГц
Фактор рассеивания: 0,0027 при 10 ГГц
Теплопроводность: 0,71 W/m/°K
CTE: совпадает с медью с осью X 11 ppm/°C и осью Y 14 ppm/°C
Tg: > 280 °C
Низкое поглощение влаги: 0,06%

Недвижимость	RO4003C	Направление	Объекты	Состояние	Метод испытания
Диэлектрическая постоянная,ε Процесс	3.38±0.05	Z		10 ГГц/23°С	IPC-TM-650 2.5.5.5 Застегнутая полоса
Диэлектрическая постоянная,εПроектирование	3.55	Z		от 8 до 40 ГГц	Метод дифференциальной длины фазы
Фактор рассеивания,δ	0.0027 0.0021	Z		10 ГГц/23°С 2.5 ГГц/23°С	IPC-TM-650 2.5.5.5
Тепловой коэффициент ε	+40	Z	ppm/°C	-50°C до 150°C	IPC-TM-650 2.5.5.5
Сопротивляемость объема	1.7 х 10¹⁰		MΩ.cm	КОНД А	IPC-TM-650 2.5.17.1
Сопротивляемость поверхности	4.2 х 10⁹		MΩ	КОНД А	IPC-TM-650 2.5.17.1
Электрическая сила	31.2 ((780)	Z	Kv/mm(v/mil)	0.51 мм ((0.020")	IPC-TM-650 2.5.6.2
Модуль тяги	19,650(2,850) 19,450 ((2,821)	X Y	MPa ((ksi)	NT1 религия	ASTM D 638
Прочность на растяжение	139 ((20.2) 100 ((14.5)	X Y	MPa ((ksi)	NT1 религия	ASTM D 638
Сила изгиба	276 (40)		MPa (kpsi)		IPC-TM-650 2.4.4
Размерная стабильность	<0.3	X,Y	мм/м (мл/дюйм)	после вырезки + E2/150°C	IPC-TM-650 2.4.39А
Коэффициент теплового расширения	11 14 46	X Y Z	ppm/°C	-55°C до 288°C	IPC-TM-650 2.4.41
Tg	>280		°C TMA	А.	IPC-TM-650 2.4.24.3
Td	425		°C TGA		ASTM D 3850
Теплопроводность	0.71		W/M/oK	80°C	АСТМ C518
Поглощение влаги	0.06		%	48 часов погружения 0.060" температура образца 50°C	ASTM D 570
Плотность	1.79		gm/cm3	23°C	ASTM D 792
Прочность медной кожуры	1.05 (6,0)		Н/мм (PLI)	После сварки 1 унция. Фойла для ЭДС	IPC-TM-650 2.4.8
Возгораемость	Никаких				UL 94
Процесс без свинца совместим	Да, да.

Особенности материала S1000-2M
В этот PCB встроен материал S1000-2M, известный своей высокой теплостойкостью и надежностью.

Ключевые свойства S1000-2M:

Низкая CTE по оси Z: 2,4 ppm/°C
Высокий Tg: 185 °C
Низкое поглощение воды: 0,08%
UL 94-V0: Обеспечение соответствия стандартам воспламеняемости.

Основные спецификации
Тип доски: 8 слоев
Состав материала: RO4003C + FR-4 Tg170°C
Маска для сварки: зеленая с обеих сторон
Шелковый печат: белый с верхней стороны
Поверхностная отделка: ENIG (неэлектрический никель с погружением в золото)
Общая толщина доски: 1,5 мм ± 10%
Размер доски: 87,5 мм х 40,6 мм (1 комплект)
Минимальный размер отверстия: 0,2 мм
Толщина паяльной маски: 10 мкм
Минимальная диэлектрическая толщина: 100 мкм
Минимальная ширина линии следа: 115 мкм
Минимальное расстояние: 135 мкм

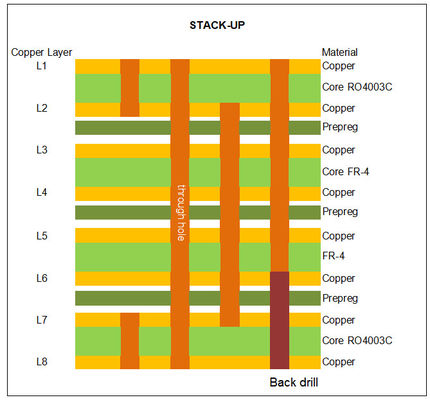

Слепые пробелы: Да (L1-L2, L7-L8)
Погребённые проходы: Да (L2-L7)
Задние пробитые проемы: Да (L1-L6)

HDI гибридный ПКБ 8-слойный 1,5 мм на материалах RO4003C и S10002M 0

Управление импеданцией
ПКБ разработан с контролируемыми характеристиками импеданса, включая:

Дифференциальные пары 50 Ом: верхний слой, 4 миллиметра следа/разрыв с эталонным слоем 2
Дифференциальные пары 100 Ом: верхний слой, 5 миллилитровый след/разрыв с эталонным слоем 2
50 Ом однокончательный: верхний слой, 6 миллилитровый след с эталонным слоем 2

Все 0,3 мм проемы заполнены и закрыты в соответствии с IPC 4761 типа VII, обеспечивая надежную связь.

HDI гибридный ПКБ 8-слойный 1,5 мм на материалах RO4003C и S10002M 1

Изображения и стандарты качества
Художественная работа для этого печатного листа была поставлена в формате Gerber RS-274-X, что облегчает бесшовную интеграцию в существующие производственные процессы.Соответствие стандартам IPC-класса-2 было обеспечено во время производства, гарантируя надежную производительность и качество.

Типичные применения
Многофункциональность этого ПКБ делает его подходящим для широкого спектра применений, включая:

Антенны и усилители мощности сотовых базовых станций

Идентификационные метки RF

Автомобильные радары и датчики

ЛНБ для спутников прямого вещания

Вычислительная техника, коммуникации и автомобильная электроника

Заключение
Недавно поставленный 8-слойный ПКБ RO4003C + FR-4 выделяется как премиальное решение для высокочастотных приложений, сочетающее в себе передовые материалы и тщательную технику.Проектировано для удовлетворения требований современной электроникиДля дальнейших запросов или для размещения заказа, свяжитесь с нами сегодня!
