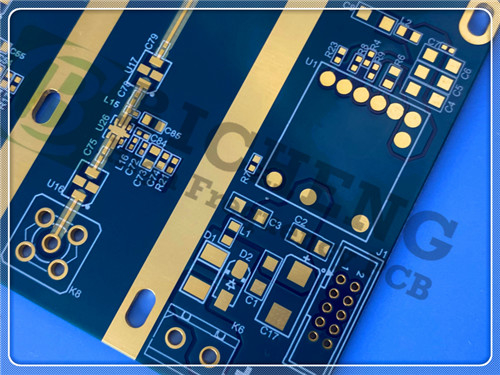

Гибридные печатные платы на RO4003C и S1000-2M Материалы 6-слойный 1,1 мм толщиной

Представляем наш недавно поставленный 6-слойный ПКБ, изготовленный из передовых материалов RO4003C и S1000-2M.что делает его идеальным выбором для таких отраслей, как телекоммуникации., аэрокосмической и обороны.

Введение в материал RO4003C

Материалы Rogers RO4003C - это запатентованные стеклянные углеводородные/керамические материалы, предназначенные для обеспечения превосходных высокочастотных характеристик при низкой стоимости изготовления цепей.Этот низкоубыточный материал может быть изготовлен с использованием стандартных эпоксидных/стеклянных (FR-4) процессов, что обеспечивает конкурентоспособные цены.

Ключевые свойства RO4003C включают:

- Диэлектрическая постоянная: 3,38 ± 0,05 при 10 ГГц
- Фактор рассеивания: 0,0027 при 10 ГГц
- Теплопроводность: 0,71 Вт/м/°К
- Тепловой коэффициент диэлектрической постоянной: +40 ppm/°C, работающий в диапазоне от -50°C до 150°C
- CTE сочетается с медью: ось X при 11 ppm/°C, ось Y при 14 ppm/°C
- Низкий коэффициент теплового расширения по оси Z: 46 ppm/°C
- Tg: > 280 °C
- Низкое поглощение влаги: 0,06%

Особенности материала S1000-2M

Материал S1000-2M повышает производительность ПКБ следующими характеристиками:

- Нижняя ось Z CTE: улучшает надежность отверстия.
- Отличная механическая обрабатываемость: обеспечивает совместимость с различными производственными процессами.
- Термостойкость: высокая теплостойкость, с Tg 180 °C.
- Совместимость без свинца: подходит для экологически чистых применений.
- Отличная анти-CAF производительность: защищает от проблем с проводящей анодной нитью.
- Низкое поглощение воды: повышает долговечность в влажных условиях.

ПХБ-накопление

ПКБ-накопление спроектировано для оптимальной работы:

- Медный слой 1: 35 мкм
- RO4003C Ядро: 0,305 мм (12 миллиметров)
- Медный слой 2: 35 мкм
- Препрег (1080 RC63%): 0, 0644 мм (2,5 мл)
- Медный слой 3: 35 мкм
- S1000-2M Ядро: 0,203 мм (3 миллиметра)
- Медный слой 4: 35 мкм
- Препрег (1080 RC63%): 0, 0644 мм (2,5 мл)
- Медный слой 5: 35 мкм
- RO4003C Ядро: 0,305 мм (12 миллиметров)
- Медный слой 6: 35 мкм

Подробности строительства

- Размеры доски: 62,5 мм х 57,8 мм (± 0,15 мм)
- Минимальная проницаемость: 4/7 миллилитров.
- Минимальный размер отверстия: 0,3 мм
- Толщина готовой доски: 1,1 мм
- Вес готовой меди: 1 унция (1,4 миллилитра) для внутренних/внешних слоев
- Толщина покрытия: 20 мкм
- Окончание поверхности: серебро погружения
- Сверху шелковый экран: белый
- Нижняя шелковая пленка: Никакая
- Маска сварщика:
- Нижняя маска для сварки:
- Управление импеданцией: 90 Ом на 4 мм / 7 мм следов / пробелов на верхнем слое
- через Спецификации: 0,3 мм проемы заполнены и закрыты
- Испытания: 100% электрические испытания, выполненные перед отправкой

Искусство и стандарты

Дисплей поставляется в формате Gerber RS-274-X, что обеспечивает совместимость со стандартными производственными процессами.гарантирующая умеренную надежность, подходящую для различных применений.

Доступность

Этот ПХБ доступен во всем мире, что делает его доступным решением для инженеров и дизайнеров во многих отраслях.

Типичные применения

Этот универсальный ПКБ подходит для широкого спектра высокочастотных приложений, включая:

- широкополосные антенны коммерческих авиакомпаний
- микрополосы и стриплины
- Применение миллиметровых волн
- Радарные системы
- Системы наведения
- Цифровые радиоантенны точка-точка

Заключение

Недавно поставленный 6-слойный ПКБ RO4003C + S1000-2M предназначен для обеспечения исключительной производительности для высокочастотных приложений, сочетая передовые материалы и точную технику.Для дальнейших запросов или для заказаВаши проекты заслуживают самого лучшего, и мы здесь, чтобы предоставить непревзойденную поддержку и решения.
