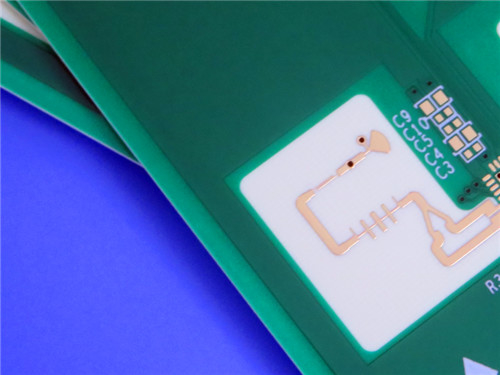

Гибридный ПКБ 10mil RO4350B и S1000-2M 4-слойная 1,6 мм импедансная доска

Когда дело доходит до высокочастотной и надежной электроники, основа вашего дизайна лежит в PCB.тщательно спроектирован для удовлетворения потребностей радиочастотныхНезависимо от того, разрабатываете ли вы коммерческие авиационные широкополосные антенны, радиолокационные системы или устройства с миллиметровыми волнами, этот печатный лист обеспечивает непревзойденную производительность.тепловая устойчивость, и надежность.

Основные спецификации
Количество слоев: 4

Материалы: RO4350B (верхний слой) и S1000-2M (ядро)

Маска для сварки: зеленая (вверху), отсутствующая (внизу)

Шелковый экран: белый (вверху), отсутствующий (внизу)

Поверхностная отделка: ENIG (неэлектрический никель с погружением в золото)

Толщина доски: 1,6 мм

Размеры: 90 мм х 95 мм (± 0,15 мм)

Следы/пространство: 5 / 4 миллиметров (минимум)

Размер отверстия: 0,35 мм (минимум)

через покрытие: толщина 20 мкм

Прохождение заполнения/закрытия: 0,35 мм прохождения заполнены и закрыты

Управление импеданцией: 50Ω на верхнем слое (5mil/9mil trace/gap)

Окрашивание краев: применяется в обозначенных областях

ПХБ-накопление
Наши четырехслойные печатные платы сконструированы с точностью, чтобы обеспечить оптимальную электрическую и тепловую производительность:

Слой 1 (верху): медь 35 мкм

RO4350B Ламинат: 0,254 мм (10 миллиметров)

Склад 2 (внутренний): медь 35 мкм

Препрег (1080 RC63%): 0, 0644 мм (2,5 миллиметра)

Слой 3 (внутренний): медь 35 мкм

S1000-2M Ядро: 1,1 мм (43 миллиметра)

Слой 4 (нижняя часть): медь 35 мкм

Почему RO4350B?
RO4350B является переломным моментом для применения в радиочастотных и микроволновых приложениях, предлагая:

Постоянный Dk: 3,48 ± 0,05 @ 10 ГГц/23°C

Ультранизкая потеря: коэффициент рассеивания 0,0037 @ 10 ГГц/23°C

Исключительная тепловая устойчивость: Tg > 280°C (536°F)

Низкий CTE: соответствует меди для отличной стабильности измерений (X/Y: 10/12 ppm/°C, Z: 32 ppm/°C)

Минимальное поглощение воды: 0,06% для надежной работы в влажных условиях

Теплопроводность: 0,69 W/m/°K для эффективного рассеяния тепла

UL 94 V-0 рейтинг: идеально подходит для высокомощных RF конструкций

Почему S1000-2M?
S1000-2M дополняет RO4350B своими надежными механическими и тепловыми свойствами:

Низкий Z-оси CTE: повышает надежность через отверстие

Высокая теплостойкость: Tg 180°C (DSC)

Противо CAF производительность: обеспечивает долгосрочную надежность в конструкциях с высокой плотностью

Низкое поглощение воды: поддерживает стабильность в сложных условиях

Совместимость с UV-блокировкой/AOI: поддерживает автоматизированную оптическую инспекцию

Обеспечение качества
Мы стремимся поставлять ПХБ, которые соответствуют самым высоким стандартам качества и надежности.обеспечение надежной производительности для широкого спектра промышленных применений.

Все конструкции поставляются в формате Gerber RS-274-X, гарантируя совместимость с вашими производственными системами.Каждый ПКБ проходит 100% электрическое испытание для проверки функциональности и устранения дефектов..

Благодаря глобальной доступности, мы готовы отправить наши высококачественные печатные платы в ваше местоположение, где бы вы ни находились в мире.

Идеальное применение
Этот ПХБ идеально подходит для:

Антенны широкополосного доступа для коммерческих авиакомпаний

Микрополосы и полосовые схемы

Устройства с миллиметровыми волнами

Радиолокационные системы и системы наведения

Цифровые радиоантенны точка-точка

Почему вы выбрали нас?
Новейшие материалы: RO4350B и S1000-2M обеспечивают превосходные электрические и тепловые характеристики.

Точное проектирование: такие функции, как управление импиданцией, через заполнение и облицовка краев, обеспечивают надежность.

Глобальная поддержка: мы отправляем высококачественные ПХБ по всему миру, обеспечивая своевременную доставку.

Доказанная надежность: соответствующие стандартам IPC-класса 2, наши PCB построены для выдержки самых суровых условий.

Свяжитесь с нами сегодня!
Если вы ищете высокопроизводительное решение для ПК для радиочастотных, микроволновых или высокоскоростных цифровых приложений, этот четырехслойный ПК является ответом.Свяжитесь с нами сегодня, чтобы обсудить ваши требования или запросить предложение.
