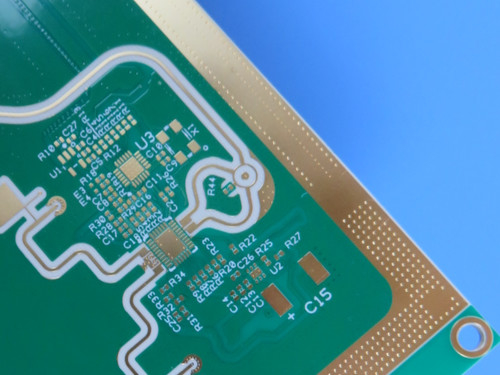

Гибридный ПХБ 20mil RO4003C и S1000-2M 6-слойный толщина 2 мм

Этот 6-слойный гибридный печатный лист сочетает в себе высокочастотный материал Rogers RO4003C с субстратом S1000-2M для обеспечения исключительной производительности и надежности RF.Проектированные для применения в микроволновых и миллиметровых волнах, эта доска имеет прочную конструкцию толщиной 2,0 мм с 1 унцией медных слоев и точные 4/4 миллилитровых следов / пространства возможностей.Сочетание материалов обеспечивает выдающуюся целостность сигнала при сохранении экономически эффективной производственной способности.

Усовершенствованный материал для оптимальной работы
Планшет использует тщательно спроектированный 6-слойный набор:

Верхний и нижний слои: ламинат RO4003C (0,508 мм) для превосходных радиочастотных характеристик

Ядерные слои: субстрат S1000-2M (0,508 мм) для повышения тепловых и механических свойств

Препрег слои: 1080 стекла (0,127 мм) для надежного связывания межслоя

Уникальные тепловые свойства ламината RO4003C обеспечивают исключительную надежность:


CTE тесно сочетается с медью (X/Y: 11/14 ppm/°C) для исключительной стабильности размеров


Низкий Z-ося CTE (46 ppm/°C) обеспечивает целостность проходных отверстий в тепловых циклах


Ультравысокий Tg (> 280°C) поддерживает стабильность при всех температурах обработки


Не требует специальной обработки отверстий, в отличие от материалов из ПТФЕ

Точное производство и обеспечение качества


Изготовленный в соответствии с строгими стандартами, этот ПХБ имеет:

Строгое допустимое измерение (± 0,15 мм на досках размером 356 мм х 373 мм)

Надежная проходка через отверстие (0,35 мм мин, 20 мкм покрытия)

Прочная поверхность HASL для отличной сварной способности

Высококонтрастный белый шелковый экран на верхнем слое

Отличительная синяя сварная маска на верхней поверхности


Все доски проходят 100% электрические испытания перед отгрузкой и соответствуют стандартам IPC-класса-2.

Технические характеристики:

Толщина доски: 2,0 мм

Вес меди: 1 унция (35 мкм) всех слоев

Минус следа/пространство: 4/4 миллилитров

Размер отверстия: 0,35 мм

Противопокрытие: 20 мкм

Окончание поверхности: HASL

Маска для сварки: синяя (только сверху)

Шелковый экран: белый (только верхний)

Идеально подходит для высокочастотных приложений:


Системы воздушной и спутниковой связи
Радиолокационные системы и системы наведения
Инфраструктура 5G и радиосвязь точка-точка
микроволновые и миллиметровые схемы
Высокоскоростные цифровые радиочастотные системы

Глобальная доступность:
Эти высокопроизводительные печатные пластинки, доступные для доставки по всему миру, идеально подходят для инженеров, разрабатывающих передовые радиочастотные и микроволновые решения.

Сочетание материалов Rogers RO4003C и S1000-2M обеспечивает оптимальный баланс электрических характеристик, теплового управления и экономической эффективности для требовательных приложений.
