6-слойная гибридная печатная плата на RO4350B толщиной 16,6 мил и высокотемпературном FR-4

6-слойная гибридная печатная плата на RO4350B толщиной 16,6 мил и высокотемпературном FR-4

МОК: 1 шт.
цена: USD9.99-99.99/PCS
Стандартная упаковка: Вакуумные пакеты+Картоны
Срок доставки: 8-9 рабочих дней
Способ оплаты: T/T
Пропускная способность: 5000 штук в месяц
Подробная информация
Место происхождения
Китай
Фирменное наименование
Bicheng
Сертификация
UL, ISO9001, IATF16949
Материал для ПХБ:
RO4350B - 0.422 мм (16.6mil);Tg170°C FR-4 - 0.254мм
Количество слоев:
6 слоев
Толщина ПКБ:
1.6 мм
Размер ПКБ:
155 мм х 120 мм = 1 PCS, +/- 0,15 мм
Вес меди:
1 унция (1,4 миллилитра) внешних слоев
Поверхностная отделка:
Серебро погружения
Выделить:

6-слойные гибридные ПХБ

,

Гибридная печатная плата толщиной 16

,

6 мил

Описание продукта

Представляем нашу передовую 6-слойную гибридную печатную плату, сочетающую в себе высокочастотные возможности RO4350B и механическую прочность высокотемпературного FR-4. Эта печатная плата разработана для применений, требующих исключительной производительности и надежности в сложных условиях, что делает ее идеальной для различных высокотехнологичных отраслей.



1. Основные материалы:
- RO4350B:Известный своей превосходной высокочастотной производительностью, RO4350B может похвастаться диэлектрической проницаемостью 3,48 и коэффициентом диэлектрических потерь 0,0037 при 10 ГГц. Этот материал имеет решающее значение для минимизации потерь сигнала и обеспечения высокой целостности в радиочастотных приложениях.

- Высокотемпературный FR-4:Обладая температурой стеклования (Tg) ≥ 170°C, этот материал обеспечивает отличную термостойкость и механическую стабильность, что делает его подходящим для процессов пайки при высоких температурах.



Подробные характеристики

- Количество слоев: 6 слоев
- Размеры платы: 155 мм x 120 мм (± 0,15 мм)
- Минимальная ширина проводника/зазора: 4/6 мил
- Минимальный размер отверстия: 0,4 мм
- Глухие переходы: Отсутствуют
- Толщина готовой платы: 1,6 мм
- Вес меди готовой платы: 1 унция (1,4 мил) для внешних слоев
- Толщина металлизации отверстий: 20 μм
- Покрытие поверхности: Иммерсионное серебро
- Шелкография: Белая (верх), Отсутствует (низ)
- Паяльная маска: Зеленая (верх и низ)
- Контроль качества: 100% электрическое тестирование перед отправкой



Графика и стандарты

- Тип предоставляемой графики: Gerber RS-274-X


- Стандарт качества: IPC-Class-2


- Доступность: По всему миру



Типичные значения RO4350B
Свойство RO4350B Направление Единицы измерения Условие Метод испытания
Диэлектрическая проницаемость,εПроцесс 3,48±0,05 Z   10 ГГц/23℃ IPC-TM-650 2.5.5.5 Зажатая полосковая линия
Диэлектрическая проницаемость,εДизайн 3,66 Z   8–40 ГГц Метод разности фаз
Коэффициент диэлектрических потерьtan,δ 0,0037
0,0031
Z   10 ГГц/23℃
2,5 ГГц/23℃
IPC-TM-650 2.5.5.5
Температурный коэффициент ε +50 Z ppm/℃ -50℃to 150℃ IPC-TM-650 2.5.5.5
Объемное удельное сопротивление 1,2 x 1010   MΩ.cm COND A IPC-TM-650 2.5.17.1
Поверхностное удельное сопротивление 5,7 x109   COND A IPC-TM-650 2.5.17.1
Электрическая прочность 31,2(780) Z Кв/мм(в/мил) 0,51 мм(0,020") IPC-TM-650 2.5.6.2
Модуль упругости при растяжении 16 767(2 432)
14 153(2 053)
X
Y
МПа(ksi) RT ASTM D 638
Предел прочности при растяжении 203(29,5)
130(18,9)
X
Y
МПа(ksi) RT ASTM D 638
Предел прочности при изгибе 255
(37)
  МПа
(kpsi)
  IPC-TM-650 2.4.4
Размерная стабильность <0,5 X,Y мм/м
(мил/дюйм)
после травления+E2/150℃ IPC-TM-650 2.4.39A
Коэффициент теплового расширения 10
12
32
X
Y
Z
ppm/℃ -55℃to288℃ IPC-TM-650 2.4.41
Tg >280   ℃ TMA A IPC-TM-650 2.4.24.3
Td 390   ℃ TGA   ASTM D 3850
Теплопроводность 0,69   Вт/м/oK 80℃ ASTM C518
Влагопоглощение 0,06   % 48 часов погружения 0,060"
образец Температура 50℃
ASTM D 570
Плотность 1,86   г/см3 23℃ ASTM D 792
Прочность сцепления меди 0,88
(5,0)
  Н/мм
(pli)
после пайки оплавлением 1 унция.
EDC Foil
IPC-TM-650 2.4.8
Воспламеняемость (3)V-0       UL 94
Совместимость с бессвинцовым процессом Да



Основные преимущества гибридной печатной платы



1. Оптимизация производительности

Сочетание RO4350B и высокотемпературного FR-4 позволяет значительно повысить производительность:



- Целостность сигнала: RO4350B идеально подходит для высокочастотных цепей, таких как антенны и радиочастотные трассы, обеспечивая минимальные потери и задержку сигнала. FR-

4 материал эффективно управляет низкочастотными и силовыми секциями, обеспечивая экономическую эффективность.

- Контроль импеданса: Жесткий допуск диэлектрической проницаемости RO4350B (±0,05) обеспечивает точное согласование импеданса, что имеет решающее значение для высокочастотных приложений.



2. Терморегулирование и надежность

- Высокая термостойкость: Высокая Tg FR-4 подходит для бессвинцовых процессов пайки, в то время как низкий коэффициент теплового расширения (CTE) RO4350B помогает снизить тепловое напряжение и риск расслоения.



- Сертификация UL 94 V-0: Огнестойкие свойства RO4350B повышают общую безопасность и надежность печатной платы, что делает ее подходящей для различных требовательных применений.



3. Экономичность и эффективность производства

- Выборочное использование материалов: Используя RO4350B только в высокочастотных областях, производители могут оптимизировать затраты на материалы, не ставя под угрозу производительность.



- Совместимость с технологическим процессом: Оба материала совместимы со стандартными процессами FR-4, включая сверление, травление и ламинирование, упрощая производственный процесс и уменьшая потребность в специализированном оборудовании.

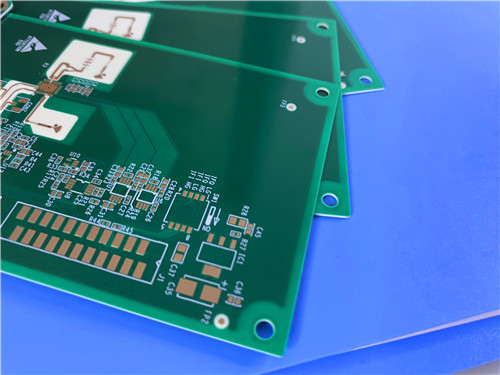

6-слойная гибридная печатная плата на RO4350B толщиной 16,6 мил и высокотемпературном FR-4 0



Типичные области применения

Эта гибридная печатная плата подходит для широкого спектра высокотехнологичных применений, включая:



- Антенны и усилители мощности базовых станций сотовой связи**: Обеспечение надежной связи в мобильных сетях.



- Радиочастотные идентификационные метки: Облегчение эффективного отслеживания и идентификации.



- Автомобильные радары и датчики: Улучшение систем безопасности и навигации транспортных средств.



- LNB для спутников прямого вещания: Обеспечение высококачественного приема сигнала для спутниковой связи.



Заключение

Эта 6-слойная гибридная печатная плата с RO4350B и высокотемпературным FR-4 представляет собой передовую технологию печатных плат, предлагающую сочетание производительности, надежности и экономической эффективности. Разработанная для высокочастотных применений, эта печатная плата отвечает строгим требованиям современной электроники, обеспечивая исключительную целостность сигнала и терморегулирование.



Инвестиции в наши гибридные решения для печатных плат означают выбор качества и инноваций, которые улучшат ваши электронные проекты. Для получения дополнительной информации или обсуждения ваших конкретных потребностей, пожалуйста, свяжитесь с нашим отделом продаж. Позвольте нам поддержать ваши проекты нашими высококачественными решениями для печатных плат!
