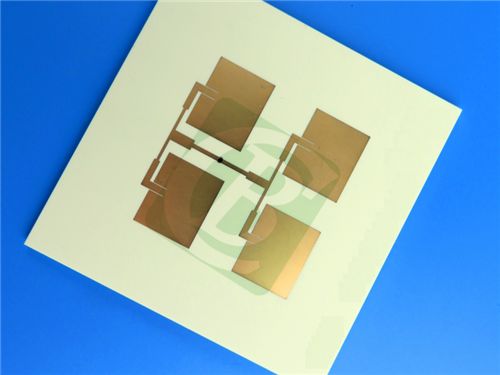

Высокопроизводительная 6-слойная печатная плата с RO4003C и гибридной конструкцией FR-4

Этот передовой 6-слойный жесткий ПКБ предназначен для высокочастотных и высоконадежных приложений, объединяя материалы Rogers RO4003C и Tg170 FR-4 для оптимальной электрической и механической производительности.Планшет имеет гибридную сборку для сбалансирования затрат, изготовляемость и целостность сигнала, что делает его идеальным для применения в радиочастотных и микроволновых системах.

ПКБ-стакан-Подробности

Складывание тщательно оптимизировано для повышения целостности сигнала и тепловой стабильности:

Введение в материал Rogers RO4003C

Rogers RO4003C - это высокочастотный ламинат, который объединяет электрические характеристики PTFE/тканного стекла с простотой изготовления эпоксида/стекла.Он выделяется в радиочастотных и микроволновых приложениях из-за его тесного диэлектрического постоянного контроля и низкого коэффициента рассеивания.

Ключевые характеристики Rogers RO4003C

1Стабильная диэлектрическая постоянная (Dk): поддерживает постоянную 3,38 ± 0,05 при 10 ГГц, обеспечивая надежное распространение сигнала в высокочастотных конструкциях.

2.Низкий фактор рассеивания (Df): измеряет 0,0027 на частоте 10 ГГц и 0,0021 на частоте 2,5 ГГц, минимизируя потерю сигнала даже в высокоскоростных приложениях.

3Эффективная теплопроводность: 0,71 W/m/°K, что позволяет эффективно рассеивать тепло от активных компонентов.

4Минимальное поглощение влаги: только 0,06%, сохраняя электрическую производительность в влажной среде.

Сильная совместимость СТЭ с меди:

Ось X: 11 ppm/°C

Ось Y: 14 ppm/°C

Ось Z: 46 ppm/°C

Это уменьшает напряжение между слоями во время теплового цикла, повышая долгосрочную надежность.

5Высокая температура перехода стекла (Tg > 280°C): обеспечивает стабильность при экстремальных тепловых нагрузках, критически важных для жестких условий эксплуатации.

Преимущества использования RO4003C

1. Идеально подходит для многослойных РЧ/микроволновых ПКБ: балансирует высокочастотную производительность со структурными потребностями сложных слоев.

2. FR-4 совместимая обработка: устраняет необходимость в специализированных методах производства, снижая затраты на производство и упрощая изготовление.

3Улучшенная целостность сигнала: низкое изменение Dk и минимальные потери делают его идеальным для высокочастотных сигналов (например, RF, микроволновые), уменьшая искажения и обеспечивая точность данных.

4Прочные проходные отверстия (PTH): Сохраняет целостность даже при тепловом шоке, что является ключевым требованием для надежных соединений в требовательных приложениях.

Типичные применения

Этот ПХБ идеально подходит для:

Антенны и усилители мощности сотовой базы

Радиочастотные идентификационные теги (RFID)

Автомобильные радары и датчики

Блок низкого шума (LNB) для спутниковой связи

Высокоскоростные цифровые и смешанные сигналы

Заключение

Этот 6-слойный гибридный ПКБ использует высокочастотные возможности Rogers RO4003C и структурную прочность Tg170 FR-4,что приводит к экономически эффективному, но высокопроизводительному решению для требовательных RF и микроволновых приложений.

Этот ПХБ, доступный во всем мире, является отличным вариантом для инженеров, которые хотят найти баланс между производительностью, производительностью и стоимостью.
