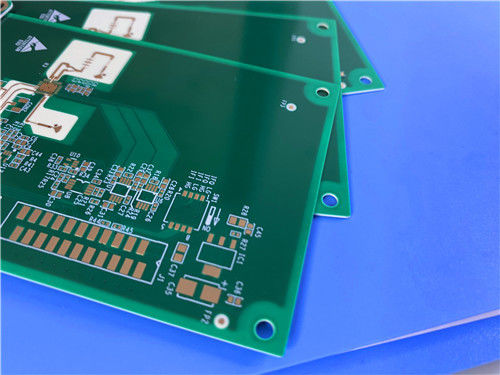

6-слойный гибридный ПКБ RO4350B + высоко Tg FR-4 (S1000-2M) слепые проемы

МОК:	1 шт.
цена:	USD9.99-99.99
Стандартная упаковка:	Вакуумные сумки+коробки
Срок доставки:	8-9 рабочих дней
Способ оплаты:	Т/Т
Пропускная способность:	5000 шт в месяц

Подробности Информация

Описание продукта

Подробная информация

Место происхождения

Китай

Фирменное наименование

Bicheng

Сертификация

UL, ISO9001, IATF16949

Номер модели

БИК-332.В1.0

Базовый материал:

RO4350B + FR-4 с высоким Tg (S1000-2M)

Количество слоев:

6 слоев

Толщина печатной платы:

1,3 мм

Размер печатной платы:

30,55 мм x 37,7 мм (1 шт.) с допуском ±0,15 мм.

Шелковик:

Белый

Припаяя маска:

Зеленый

Медный вес:

1 унция (1,4 мила) для внутреннего/внешнего слоев

Чистота поверхности:

Химический никель, химический палладий, иммерсионное золото (ENEPIG)

Выделить:

6-слойный гибридный ПКБ RO4350B

ПКБ FR-4 с высоким Tg

многослойный ПКБ с слепыми сквозняками

Описание продукта

6-слойный гибридный ПКБ RO4350B + высоко Tg FR-4 (S1000-2M) слепые проемы

Этот 6-слойный гибридный печатный лист сочетает в себе Rogers RO4350B (высокочастотный ламинат) и High Tg FR-4 (S1000-2M) для оптимизации производительности для высокочастотных критических приложений.

Спецификация ПКБ

Параметр конструкции	Спецификация
Базовый материал	RO4350B + FR-4 с высоким Tg (S1000-2M)
Количество слоев	6 слоев
Размеры доски	300,55 мм х 37,7 мм (1 штука) с допустимым допустимым значениями ±0,15 мм
Минимальное количество следов/пространства	4 мл / 4 мл
Минимальный размер отверстия	0.25 мм
Проходы (особые типы)	Слепые проемы (L1-L2)
Толщина готовой доски	10,3 мм
Вес готовой меди (внутренние/внешние слои)	1 унция (1,4 миллилитра)
через толщину покрытия	20 мкм
Поверхностная отделка	Неэлектрический никель Неэлектрический палладийный погруженный золото (ENEPIG)
Высокий шелковой экран	Белый
Нижняя шелковая экрана	Белый
Верхняя маска	Нет, нет.
Нижняя сварная маска	Зеленый
Обеспечение качества (электрические испытания)	100% Электрическое испытание, выполненное перед отправкой

Гибридное накладывание ПХБ

Последовательность слоев	Тип слоя	Спецификация	Толщина
1	Медный слой (вверху)	Медь_слой_1	35 мкм
2	Ламинат	RO4350B	0.102мм (4мм)
3	Медный слой	Медь_слой_2	35 мкм
4	Препрег	1080 RC63% + 7628 (43%)	0.254 мм (10мм)
5	Медный слой	Медь_слой_3	35 мкм
6	Основной материал	S1000-2M	0.254 мм (10мм)
7	Медный слой	Медь_слой_4	35 мкм
8	Препрег	1080 RC63% + 7628 (43%)	0.254 мм (10мм)
9	Медный слой	Медь_слой_5	35 мкм
10	Основной материал	S1000-2M	0.254 мм (10мм)
11	Медный слой (внизу)	Медь_слой_6	35 мкм

Что такое гибридный ПХБ?

Гибридные печатные платы (также известные как печатные платы с смешанными материалами) - это специализированные платы, которые интегрируют два или более различных базовых материала в своем накладе,Каждый из них выбран для оптимизации конкретных атрибутов производительности.В отличие от одноматериальных ПХБ, которые должны идти на компромисс в отношении определенных свойств, гибридные ПХБ используют сильные стороны каждого материала для удовлетворения различных требований к конструкции.

Rogers RO4350B Обзор материалов

Rogers RO4350B - это специальный ламинат, состоящий из стеклянной арматуры, смешанной с углеводородными/керамическими соединениями.достижение баланса между электрическими характеристиками ПТФЕ/тканого стекла и простотой производства эпоксидных/стеклянных материалов.

Специально предназначен для высокочастотных приложений,Ламинаты RO4350B обеспечивают строго контролируемую диэлектрическую постоянную (Dk) и поддерживают сверхнизкую потерю сигнала - при этом они обрабатываются с использованием стандартных процессов производства эпоксида / стеклаRO4350B является экономически эффективной альтернативой традиционным микроволновым ламинатам и исключает необходимость в специализированной обработке отверстий или процедурах обработки, требуемых материалами на основе PTFE.Он также имеет степень воспламеняемости UL 94 V-0., что делает его подходящим для активных электронных устройств и высокомощных радиочастотных конструкций.

RO4350B Свойства

Недвижимость	Спецификация
Тип материала	Специальное стекло-укрепленное углеводородным/керамическим ламинантом
Диэлектрическая постоянная (Dk)	30,48 ± 0,05 (измеряется при 10 ГГц/23°С)
Фактор рассеивания (Df)	0.0037 (измеряется при 10 ГГц/23°С)
Теплопроводность	00,69 W/m/°K
Коэффициент теплового расширения (CTE)	Ось X: 10 ppm/°C Ось Y: 12 ppm/°C Ось Z: 32 ppm/°C
Температура перехода стекла (Tg)	> 280°C (536°F)
Поглощение влаги	00,06% (максимум)
Уровень воспламеняемости	UL 94 V-0

Ключевые характеристики (S1000-2M FR-4 с высокой температурой преобладания)

Уменьшенная CTE оси Z, повышающая надежность проходки в сложных условиях
Высокая механическая обрабатываемость в сочетании с исключительной теплостойкостью
Совместимость безсвинцовой сварки, соответствующая современным производственным стандартам
Температура перехода стекла (Tg): 180°C (по испытаниям DSC); свойства блокировки УФ для совместимости AOI
Выдающаяся выносливость при высоких температурах для стабильной работы в условиях повышенной температуры
Отличная эффективность анти-CAF (проводящая анодная фильтрация), снижающая риски долгосрочной надежности
Минимальное поглощение влаги, обеспечивающее долговечность в влажных условиях эксплуатации

Типичные применения

Антенны широкополосного доступа для коммерческих авиакомпаний
Микрополосы и полосовые схемы
Системы миллиметровых волн
Радиолокационные и управляющие системы
Цифровые радиоантенны точка-точка
