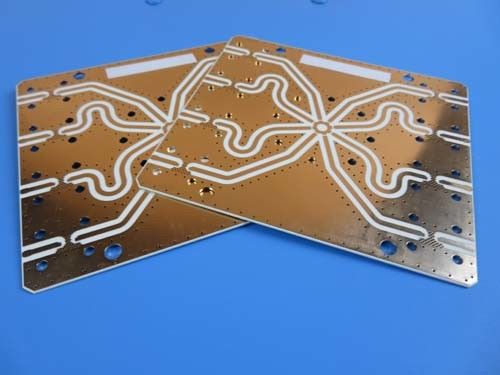

PCB PCB 2L 30mil Rogers 4350 высокочастотный

2L 30mil Rogers 4350 PCB High Frequency PCB
2L 30mil Rogers 4350 PCB High Frequency PCB 2L 30mil Rogers 4350 PCB High Frequency PCB 2L 30mil Rogers 4350 PCB High Frequency PCB 2L 30mil Rogers 4350 PCB High Frequency PCB

Большие изображения :  PCB PCB 2L 30mil Rogers 4350 высокочастотный

Подробная информация о продукте:
Место происхождения: Китай
Фирменное наименование: bicheng
Сертификация: UL, ISO9001, IATF16949
Номер модели: BIC-002-V1.0
Оплата и доставка Условия:
Количество мин заказа: 1 PCS
Цена: USD 9.99-99.99 per piece
Упаковывая детали: Коробки вакуума bags+
Время доставки: 8-9 рабочих дней
Условия оплаты: T/T
Поставка способности: 50000 ПК в месяц
Подробное описание продукта
Основное вещество:: РО4350Б Толщина: 0.8mm
Медный вес:: 1oz Поверхностный финиш:: Золото погружения
Отсчет слоя:: 2 слоя Размер PCB:: 93 x 92 mm
Высокий свет:

Доска PCB RO4350B RF

,

доска PCB 0.762mm RF

,

двойник 0.762mm встал на сторону медный PCB



Высокочастотный PCB PCB 30mil Rogers 4350

(Платы с печатным монтажом выполненные на заказ продукты, изображение и показанные параметры как раз для ссылки)



Ламинаты углерода керамические с номером детали RO4350B запланированы обеспечить улучшенное высокочастотное представление и недорогое производство цепи. Как только работая частоты достигают 500 MHz и за пределами, дизайнеры имеют гораздо небольшее количество ламинатов, который нужно выбрать от. Качества необходимы дизайнерами цепей микроволны RF, соответствуя сетей, и контролируемых передающих линий импеданса присутствуют в материале RO4350B. В виду того что стандартные материалы монтажной платы нельзя использовать в много применений должных к более высоким равочим частотам, низкая диэлектрическая потеря делает ее возможным использовать материал RO4350B в этих применениях.



Коэффициент температуры диэлектрической константы будет среди самая низкая любого материала монтажной платы, и диэлектрическая константа стабилизирована над широким диапазоном изменения частот. Коэффициент материала RO4350B термальный расширения (CTE) снабжает несколько ключевых выгод дизайнеры PCB. Коэффициент расширения RO4350B подобен этой из меди которая позволяет материалу показать превосходную сохранность формы, свойства необходим для смешанных диэлектрических разнослоистых конструкций доск. Низкая Z-ось CTE RO4350B обеспечивает надежное покрытое качество через-отверстия, даже в строгих применениях термального удара. Материал RO4350B имеет Tg >280C поэтому свои характеристики расширения остаются стабилизированными над всем рядом PCB обрабатывая температуры.



Спецификации PCB

РАЗМЕР PCB 93 x 92mm=1PCS
ТИП ДОСКИ
Количество слоев Двойной встал на сторону PCB, PCB 2 слоев
Поверхностные компоненты держателя УТВЕРДИТЕЛЬНЫЙ ОТВЕТ
Через компоненты отверстия УТВЕРДИТЕЛЬНЫЙ ОТВЕТ
STACKUP СЛОЯ медь ------- слой 17.8um (0.5oz) +plate ВЕРХНИЙ
RO4350B 30mil (0.762mm)
медь ------- слой СРЕДСТВА 17.8um (1oz) +plate
ТЕХНОЛОГИЯ
Минимальные трассировка и космос: 11.97mil
Минимальные/максимальные отверстия: 0.3/2.8mm
Количество различных отверстий: 2
Количество буровых скважин: 195
Количество филированных слотов: 5
Количество внутренних вырезов: 0
Управление импеданса Никакой
МАТЕРИАЛ ДОСКИ
Стеклянная эпоксидная смола: RO4350B 30mil (0.762mm), Tg 288℃
Окончательная фольга внешняя: 1oz
Окончательная фольга внутренняя: 0oz
Окончательная высота PCB: 0.8mm ±0.1
ПОКРЫВАТЬ И ПОКРЫВАТЬ
Поверхностный финиш Micoinch 16,2%) 2 золота погружения (над никелем 100 микродюймов
Припаяйте маску для того чтобы примениться к: НЕТ
Цвет маски припоя: НЕТ
Тип маски припоя: N/A
CONTOUR/CUTTING Направляющ, фидуциальные метки
МАРКИРОВКА
Сторона компонентного сказания НЕТ
Цвет компонентного сказания НЕТ
Имя или логотип изготовителя: N/A
ЧЕРЕЗ Покрытый через отверстие (PTH)
ОЦЕНКА FLAMIBILITY Утверждение MIN. UL 94-V0.
ДОПУСК РАЗМЕРА
Размер плана: 0,0059" (0.15mm)
Плакировка доски: 0,0030" (0.076mm)
Допуск сверла: 0,002" (0.05mm)
ТЕСТ Пересылка электрического теста 100% прежняя
ТИП ХУДОЖЕСТВЕННОГО ПРОИЗВЕДЕНИЯ, КОТОРЫЙ НУЖНО ПОСТАВИТЬ файл электронной почты, Gerber RS-274-X, PCBDOC etc
ОБЛАСТЬ УВЕРЕННОГО РАДИОПРИЕМА Всемирно, глобально.



Типичные применения следующим образом:

  1. Автомобильные радиолокатор и датчики
  2. Клетчатые антенны базовой станции
  3. Сразу спутники передачи
  4. Малошумный блок
  5. Усилители силы
  6. RFID



PCB PCB 2L 30mil Rogers 4350 высокочастотный 0



Технические спецификации Rogers 4350 (RO4350B)

Значение RO4350B типичное
Свойство RO4350B Направление Блоки Условие Метод теста
Диэлектрическая константа, εProcess 3.48±0.05 Z   10 GHz/23℃ IPC-TM-650 Stripline зажатое 2.5.5.5
Диэлектрическая константа, εDesign 3,66 Z   8 до 40 GHz Метод длины дифференциального участка
Диссипация Factortan, δ 0,0037
0,0031
Z   10 GHz/23℃
2,5 GHz/23℃
IPC-TM-650 2.5.5.5
Термальный коэффициент ε +50 Z ppm/℃ -50℃to 150℃ IPC-TM-650 2.5.5.5
Резистивность тома 1,2 x 1010   MΩ.cm COND A IPC-TM-650 2.5.17.1
Поверхностная резистивность 5,7 x109   COND A IPC-TM-650 2.5.17.1
Электрическая прочность 31.2(780) Z Kv/mm (v/mil) 0.51mm (0,020") IPC-TM-650 2.5.6.2
Растяжимый модуль 16 767 (2 432)
14 153 (2 053)
X
Y
MPa (ksi) RT ASTM D 638
Прочность на растяжение 203 (29,5)
130 (18,9)
X
Y
MPa (ksi) RT ASTM D 638
Flexural прочность 255
(37)
  MPa
(kpsi)
  IPC-TM-650 2.4.4
Сохранность формы <0>X, Y mm/m
(mil/дюйм)
после etch+E2/150℃ IPC-TM-650 2.4.39A
Коэффициент теплового расширения 10
12
32
X
Y
Z
ppm/℃ -55℃to288℃ IPC-TM-650 2.4.41
Tg >280   ℃ TMA IPC-TM-650 2.4.24.3
Td 390   ℃ TGA   ASTM D 3850
Термальная проводимость 0,69   W/M/oK 80℃ ASTM C518
Абсорбция влаги 0,06   % 48hours погружение 0,060"
температура 50℃ образца
ASTM D 570
Плотность 1,86   gm/cm3 23℃ ASTM D 792
Медная корка Stength 0,88
(5,0)
  N/mm
(pli)
после поплавка припоя 1 oz.
Фольга EDC
IPC-TM-650 2.4.8
Воспламеняемость (3) V-0       UL 94
Неэтилированный процесс совместимый Да
