Подробная информация о продукте:
Оплата и доставка Условия:
|
| Основное вещество: | RT/Duroid 5880 | Отсчет слоя: | 2 слоя |
|---|---|---|---|
| Толщина PCB: | 0.3mm | Размер PCB: | 130 x 100mm=1PCS |
| Медный вес: | 0.5oz | Поверхностный финиш: | золото погружения |
| Высокий свет: | PCB 0.254mm высокочастотный,высокочастотный PCB 10mil,pcb rogers высокочастотный |
||

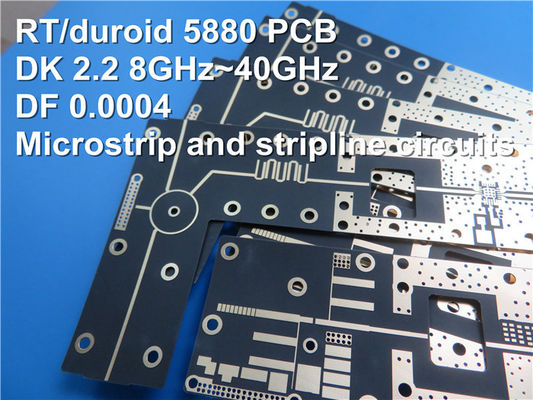

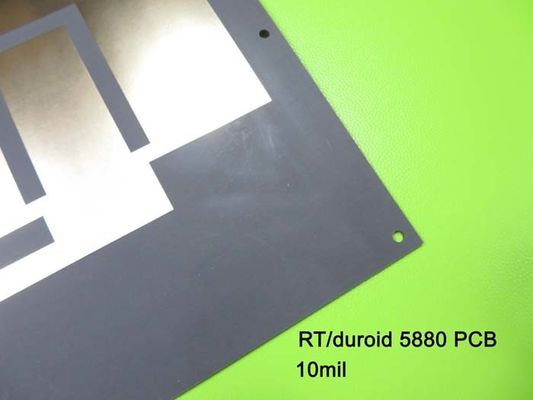

PCB Rogers RT/Duroid 5880 10mil 0.254mm высокочастотный для микрополосковой линии и цепей Stripline
(Платы с печатным монтажом выполненные на заказ продукты, изображение и показанные параметры как раз для ссылки)
Материал 5880 частот коротковолнового диапазона Rogers RT/duroid стеклянное microfiber усилил смеси PTFE которое конструировано для взыскивать применения цепи stripline и микрополосковой линии. Исключительные результаты единообразия диэлектрического постоянного от своих случайно ориентируемых microfibers. Диэлектрическая константа RT/duroid 5880 равномерна от панели к панели и постоянн над широким диапазоном изменения частот. Свой низкий коэффициент энергопотерь расширяет пользу RT/duroid 5880 к Ku-диапазону и выше. Материалы RT/duroid 5880 легко отрезаны, срезаны и подверганы механической обработке для того чтобы сформировать. Они устойчивы ко всем растворителям и реагентам, горячи или холодны, нормально используемым в вытравлять печатные схемы или в покрывать края и отверстия.
Типичные применения щирокодиапазонные антенны коммерческой авиакомпании, цепи микрополосковой линии, цепи stripline, применения волны миллиметра, военные системы радиолокатора, системы наведения ракеты и цифровые антенны точкаые-точка радио etc.
Спецификации PCB
| РАЗМЕР PCB | 130 x 100mm=1PCS |
| ТИП ДОСКИ | Двойник встал на сторону PCB |
| Количество слоев | 2 слоя |
| Поверхностные компоненты держателя | УТВЕРДИТЕЛЬНЫЙ ОТВЕТ |
| Через компоненты отверстия | УТВЕРДИТЕЛЬНЫЙ ОТВЕТ |
| STACKUP СЛОЯ | медь ------- 0,5 oz) +plate ВЕРХНИЙ слой 18um ( |
| RT/duroid 5880 0.254mm | |
| медь ------- 18um (0.5oz) + слой СРЕДСТВА плиты | |
| ТЕХНОЛОГИЯ | |
| Минимальные трассировка и космос: | mil 5 mil/4 |
| Минимальные/максимальные отверстия: | 0,2 mm/0.2mm |
| Количество различных отверстий: | 1 |
| Количество буровых скважин: | 15 |
| Количество филированных слотов: | 0 |
| Количество внутренних вырезов: | 0 |
| Управление импеданса: | нет |
| Номер пальца золота: | 0 |
| МАТЕРИАЛ ДОСКИ | |
| Стеклянная эпоксидная смола: | RT/duroid 5880 0.254mm |
| Окончательная фольга внешняя: | 1,0 oz |
| Окончательная фольга внутренняя: | N/A |
| Окончательная высота PCB: | 0,3 mm ±0.1 |
| ПОКРЫВАТЬ И ПОКРЫВАТЬ | |
| Поверхностный финиш | Золото погружения |
| Припаяйте маску для того чтобы примениться к: | N/A |
| Цвет маски припоя: | N/A |
| Тип маски припоя: | N/A |
| CONTOUR/CUTTING | Трасса |
| МАРКИРОВКА | |
| Сторона компонентного сказания | N/A |
| Цвет компонентного сказания | N/A |
| Имя или логотип изготовителя: | N/A |
| ЧЕРЕЗ | Покрытый через отверстие (PTH), минимальный размер 0.22mm. Через палаточное. |
| ОЦЕНКА FLAMIBILITY | Утверждение MIN. UL 94-V0. |
| ДОПУСК РАЗМЕРА | |
| Размер плана: | 0,0059" |
| Плакировка доски: | 0,0029" |
| Допуск сверла: | 0,002" |
| ТЕСТ | Пересылка электрического теста 100% прежняя |
| ТИП ХУДОЖЕСТВЕННОГО ПРОИЗВЕДЕНИЯ, КОТОРЫЙ НУЖНО ПОСТАВИТЬ | файл электронной почты, Gerber RS-274-X, PCBDOC etc |
| ОБЛАСТЬ УВЕРЕННОГО РАДИОПРИЕМА | Всемирно, глобально. |
Технические спецификации Rogers RT/duroid 5880
| Значение RT/duroid 5880 типичное | ||||||
| Свойство | RT/duroid 5880 | Направление | Блоки | Условие | Метод теста | |
| Диэлектрическая константа, εProcess | 2,20 спецификации 2.20±0.02. |
Z | N/A | C24/23/50 C24/23/50 |
1 MHz IPC-TM-650 2.5.5.3 10 GHz IPC-TM 2.5.5.5 |
|
| Диэлектрическая константа, εDesign | 2,2 | Z | N/A | 8GHz до 40 GHz | Метод длины дифференциального участка | |
| Коэффициент энергопотерь, tanδ | 0,0004 0,0009 |
Z | N/A | C24/23/50 C24/23/50 |
1 MHz IPC-TM-650 2.5.5.3 10 GHz IPC-TM 2.5.5.5 |
|
| Термальный коэффициент ε | -125 | Z | ppm/℃ | -50℃℃to 150 | IPC-TM-650 2.5.5.5 | |
| Резистивность тома | 2 x 107 | Z | См Mohm | C/96/35/90 | ASTM D 257 | |
| Поверхностная резистивность | 3 x 107 | Z | Mohm | C/96/35/90 | ASTM D 257 | |
| Специфическая жара | 0,96 (0,23) | N/A | j/g/k (cal/g/c) |
N/A | Высчитанный | |
| Растяжимый модуль | Тест на℃ 23 | Тест на℃ 100 | N/A | MPa (kpsi) | ASTM D 638 | |
| 1070(156) | 450(65) | X | ||||
| 860(125) | 380(55) | Y | ||||
| Окончательный стресс | 29 (4,2) | 20 (2,9) | X | |||
| 27 (3,9) | 18 (2,6) | Y | ||||
| Окончательное напряжение | 6 | 7,2 | X | % | ||
| 4,9 | 5,8 | Y | ||||
| Сжимающий модуль | 710(103) | 500(73) | X | MPa (kpsi) | ASTM D 695 | |
| 710(103) | 500(73) | Y | ||||
| 940(136) | 670(97) | Z | ||||
| Окончательный стресс | 27 (3,9) | 22 (3,2) | X | |||
| 29 (5,3) | 21 (3,1) | Y | ||||
| 52 (7,5) | 43 (6,3) | Z | ||||
| Окончательное напряжение | 8,5 | 8,4 | X | % | ||
| 7,7 | 7,8 | Y | ||||
| 12,5 | 17,6 | Z | ||||
| Абсорбция влаги | 0,02 | N/A | % | 0,62" (1.6mm) D48/50 | ASTM D 570 | |
| Термальная проводимость | 0,2 | Z | W/m/k | ℃ 80 | ASTM C 518 | |
| Коэффициент теплового расширения | 31 48 237 |
X Y Z |
ppm/℃ | 0-100℃ | IPC-TM-650 2.4.41 | |
| Td | 500 | N/A | ℃ TGA | N/A | ASTM D 3850 | |
| Плотность | 2,2 | N/A | gm/cm3 | N/A | ASTM D 792 | |
| Медная корка | 31,2 (5,5) | N/A | Pli (N/mm) | фольга 1oz (35mm) EDC после поплавка припоя |
IPC-TM-650 2.4.8 | |
| Воспламеняемость | V-0 | N/A | N/A | N/A | UL 94 | |
| Неэтилированный процесс совместимый | Да | N/A | N/A | N/A | N/A | |
