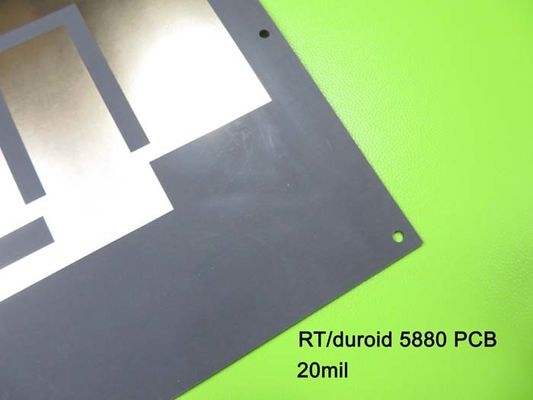

Доска PCB PCB 0.508mm Rogers RT/Duroid 5880

Доска PCB PCB 0.508mm Rogers RT/Duroid 5880

МОК: 1pcs
цена: USD9.99-99.99
Стандартная упаковка: Вакуум bags+Cartons
Срок доставки: 8-9 рабочих дней
Способ оплаты: T/T
Пропускная способность: 5000pcs в месяц
Подробная информация
Место происхождения
Китай
Фирменное наименование
Bicheng
Сертификация
UL, ISO9001, IATF16949
Номер модели
BIC-021.V1.0
Базовый материал:
RT/Duroid 5880
Количество слоев:
2 слоя
Толщина ПКБ:
0.52mm
Размер ПКБ:
128mm x 62mm = 1 типа = 1 часть
Вес меди:
1 унция
Поверхностная отделка:
Золото погружения
Выделить:

доска PCB 0.508mm Rogers

,

Доска PCB Rogers радиолокатора

,

PCB радиолокатора высокочастотный

Описание продукта

Rogers RT/duroid 5880 высокочастотный материал представляет собой стеклянный микроволокно усиленные композиты PTFE, который предназначен для требовательных стриплайн и микрополосы схемы приложений.Исключительная диэлектрическая постоянная однородность обусловлена его случайными микроволокнамиДиэлектрическая постоянная RT/duroid 5880 является равномерной от панели к панели и постоянна в широком диапазоне частот.Его низкий фактор рассеивания расширяет полезность RT/duroid 5880 до Ku-диапазона и вышеRT/duroid 5880 материалы легко разрезаются, обрезаются и обрабатываются в определенную форму.обычно используется для гравирования печатных схем или для покрытия краев и отверстий.



Типичные приложения:

- широкополосные антенны коммерческих авиакомпаний

- микрополосы, полосы

- приложения для миллиметровых волн

-военные радарные системы

- системы наведения ракет и цифровые радиоантенны точка-точка и т.д.



Общее описание

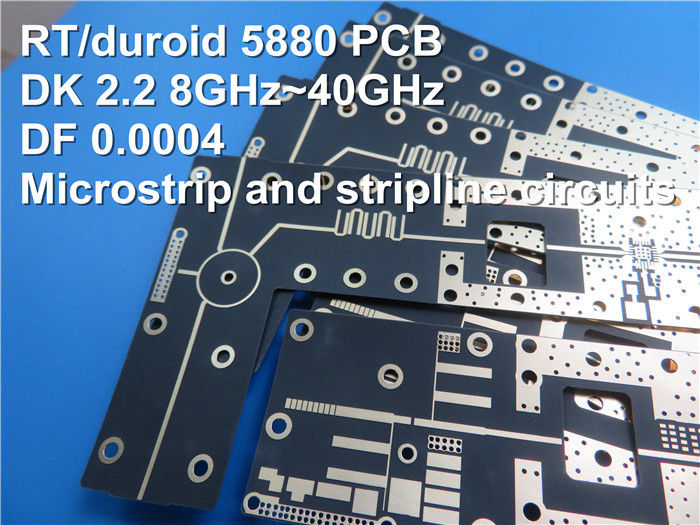

Это тип двусторонних радиочастотных печатных плат, построенных на RT/duroid 5880 для применения в радарных системах.



Основные спецификации

Базовый материал: RT/duroid 5880 20mil (0,508mm)

Диэлектрическая постоянная: 2,20+/-0.02

Количество слоев: 2 слоя

Тип: через отверстия

Формат: 128 мм х 62 мм = 1 тип = 1 штука

Поверхностная отделка: золото погружения

Масса меди: внешний слой 35 мкм

Маска для сварки.

Высота конечного PCB: 0,52 мм

Стандарт: IPC 6012, класс 2

Упаковка: 20 панелей упакованы для отправки.

Время выполнения: 7 рабочих дней

Срок годности: 6 месяцев



Лист данных Rogers RT/duroid 5880

NT1 дюроид
Недвижимость NT1 недвижимость Направление Объекты Состояние Метод испытания
Диэлектрическая постоянная,ε Процесс 2.20
2.20±0.02 спек.
Z Никаких C24/23/50
C24/23/50
1 МГц IPC-TM-650 2.5.5.3
10 ГГц IPC-TM 2.5.5.5
Диэлектрическая постоянная,εПроектирование 2.2 Z Никаких от 8 до 40 ГГц Метод дифференциальной длины фазы
Фактор рассеивания,tanδ 0.0004
0.0009
Z Никаких C24/23/50
C24/23/50
1 МГц IPC-TM-650 2.5.5.3
10 ГГц IPC-TM 2.5.5.5
Тепловой коэффициент ε -125 Z ppm/°C -50°Cдо 150°C IPC-TM-650 2.5.5.5
Сопротивляемость объема 2 x 107 Z Мом см C/96/35/90 ASTM D 257
Сопротивляемость поверхности 3 x 107 Z Мом. C/96/35/90 ASTM D 257
Специфическая температура 0.96.23) Никаких j/g/k
(кал/г/с)
Никаких Расчеты
Модуль тяги Тест на 23°C Испытание при 100°C Никаких MPa ((kpsi) А. ASTM D 638
1070 ((156) 450 ((65) X
860 ((125) 380 ((55) Y
Окончательный стресс 29(4.2) 20(2.9) X
27 (3.9) 18(2.6) Y
Окончательное напряжение 6 7.2 X %
4.9 5.8 Y
Модуль сжатия 710(103) 500 ((73) X MPa ((kpsi) А. ASTM D 695
710(103) 500 ((73) Y
940 ((136) 670(97) Z
Окончательный стресс 27(3.9) 22(3.2) X
29 ((5.3) 21(3.1) Y
52(7.5) 43(6.3) Z
Окончательное напряжение 8.5 8.4 X %
7.7 7.8 Y
12.5 17.6 Z
Поглощение влаги 0.02 Никаких % 0.62" ((1.6мм) D48/50 ASTM D 570
Теплопроводность 0.2 Z В/м/к 80°C ASTM C 518
Коэффициент теплового расширения 31
48
237
X
Y
Z
ppm/°C 0-100°C IPC-TM-650 2.4.41
Td 500 Никаких °CTGA Никаких ASTM D 3850
Плотность 2.2 Никаких gm/cm3 Никаких ASTM D 792
Медная кожура 31.2 ((5.5) Никаких Пли ((Н/мм) 1 унция ((35 мм) фольги EDC
после сварного плавателя
IPC-TM-650 2.4.8
Возгораемость V-0 Никаких Никаких Никаких UL 94
Процесс без свинца совместим Да, да. Никаких Никаких Никаких Никаких



Доска PCB PCB 0.508mm Rogers RT/Duroid 5880 0



Доска PCB PCB 0.508mm Rogers RT/Duroid 5880 1
