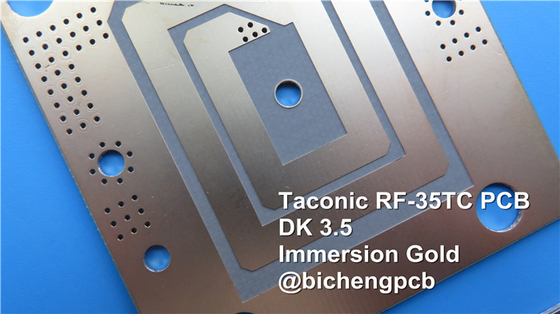

RF-35TC 0,8мм RF ПКБ-карта

продукты

PCB ядра металла

Свяжитесь с нами

Ms. Ivy Deng

sales10@bichengpcb.com

86-755-27374847

Свяжитесь сейчас

RF-35TC 0,8мм RF ПКБ-карта

МОК:	1pcs
цена:	USD9.99-99.99
Стандартная упаковка:	Вакуум bags+Cartons
Срок доставки:	8-9 рабочих дней
Способ оплаты:	T/T
Пропускная способность:	5000pcs в месяц

Подробности Информация

Описание продукта

Подробная информация

Место происхождения

Китай

Фирменное наименование

Bicheng

Сертификация

UL, ISO9001, IATF16949

Номер модели

BIC-026.V1.0

Базовый материал:

RF-35TC

Количество слоев:

2 слоя

Размер ПКБ:

90 x 45mm=1PCS

Толщина ПКБ:

0.8 мм

Маска для сварки:

Зеленый

Шелковый экран:

Белый

Вес меди:

1 унция

Поверхностная отделка:

Выделить:

доска PCB 0.8mm RF

доска PCB 1oz RF

Описание продукта

Таконические высокочастотные ПКБПостроено наRF-35TC 30 миллиметров 0,762 ммС маской черного солдатадля антенн

(Корпусы печатных схем являются продуктами, изготовленными на заказ, изображение и показанные параметры предназначены только для справки)

RF-35TC представляет собой тип высокочастотного материала от компании Taconic. Он предлагает "лучший в своем классе" низкий фактор рассеивания с высокой теплопроводностью. This material is best suited for high power applications where every 1/10th of a dB is critical and the PCB substrate is expected to diffuse heat away from both transmission lines and surface mount components such as transistors.

RF-35TC на основе PTFE, наполненная керамикой стекловолокнистая подложка.желтый или показывает повышение диэлектрической постоянной и коэффициента рассеивания, как его конкуренты из синтетического каучука (углеводородов).

Этот ламинат имеет низкое значение диэлектрической константы 3,50 и имеет чрезвычайно низкий Df 0.0011Он обеспечивает низкий коэффициент рассеивания с высокой теплопроводностью и очень хорошо связывается с медным профилем, что еще больше снижает потерю вставки.

Антенны, спутники, фильтры, сцепления и усилители мощности считают, что RF-35TC ламинат идеально подходит.

Спецификации ПХБ

Размер ПКБ	90 х 45 мм = 1 PCS
Тип доски	Двусторонние ПХБ
Количество слоев	2 слоя
Компоненты поверхностного монтажа	Да, да.
С помощью отверстий	Да, да.
СТРАНКОВАНИЕ слоев	медь ------- 35мм ((1 унции) + пластина TOP слой
	RF-35TC 0,762 мм
	медь ------- 35um ((1 унции) + пластина BOT слой
Технологии
Минимальные следы и пространство:	4 мл / 5 мл
Минимальные / максимальные отверстия:	00,4 мм / 5,5 мм
Количество различных отверстий:	9
Количество отверстий:	21
Количество измельченных слотов:	1
Количество внутренних отрезков:	1
Управление импеданцией:	- Нет.
Номер золотого пальца:	0
Материал для доски
Эпоксид стекла:	RF-35TC 0,762 мм
Окончательная фольга внешняя:	1.5 унций
Внутренняя конечная фольга:	Никаких
Окончательная высота ПХБ:	00,8 мм ± 0.1
ПЛАТИРОВАНИЕ И ПОТРЕВАНИЕ
Поверхностная отделка	ENIG
Маска для сварки применяется:	TOP, минимум 12 микрон
Цвет маски для сварки:	Зелёный, PSR-2000GT600D, Тайё поставляется.
Тип паяльной маски:	LPSM
Контур/резка	Маршрутизация
Маркировка
Страна легенды компонента	TOP
Цвет легенды компонента	Белый, IJR-4000 MW300, марка Taiyo
Наименование или логотип производителя:	Отметка на доске в дирижёре и на ногах ЗОНА СВОБОДА
ВИА	Плотное отверстие (PTH), минимальный размер 0,4 мм.
Оценка воспламеняемости	UL 94-V0 Минимальное разрешение.
Размерная толерантность
Размер контура:	0.0059"
Площадь:	0.0029"
Толерантность сверла:	0.002"
ТЕСТ	100% электрическое испытание до отправки
Тип поставляемого произведения искусства	файл электронной почты, Gerber RS-274-X, PCBDOC и т.д.
ЗОНА ОБЩЕСТВОЙ	По всему миру, по всему миру.

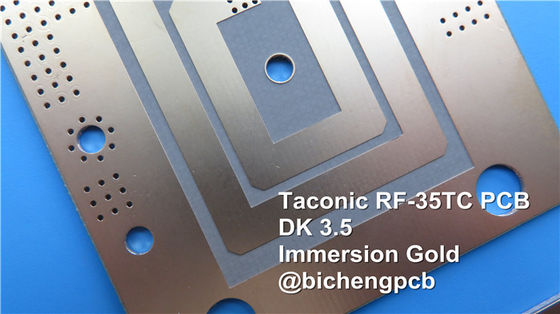

RF-35TC 0,8мм RF ПКБ-карта 0

Файл данных RF-35TC

Типичные значения RF-35TC
Недвижимость	Метод испытания	Единица	Стоимость	Единица	Стоимость
DK @10 ГГц	IPC-650 2.5.5.5.1 (измененный)		3.5		3.5
Tck(-30 до 120°C)	IPC-650 2.5.5.5.1 (измененный)	ppm	24	ppm	24
Df @10 ГГц	IPC-650 2.5.5.5.1 (измененный)		0.0011		0.0011
Диэлектрический разрыв	IPC-650 2.5.6 ((в самолете, два штифта в масле)	kV	56.7	kV	56.7
Диэлектрическая прочность	ASTM D 149 ((По плоскости)	В/мл	570	В/мм	22,441
Сопротивление дуги	IPC-650 2.5.1	Второй	304	Второй	304
Поглощение влаги	IPC-650 2.6.2.1	%	0.05	%	0.05
Сила на изгибе (MD)	ASTM D 790/IPC-650 2.4.4	Пси	12,900	Н/мм²	88.94
Сила изгиба ((CD)	ASTM D 790/IPC-650 2.4.4	Пси	11,700	Н/мм²	80.67
Прочность на протяжение (MD)	ASTM D 3039/IPC-TM-650 2.4.19	Пси	9,020	Н/мм²	62.19
Прочность на растяжение ((CD)	ASTM D 3039/IPC-TM-650 2.4.19	Пси	7,740	Н/мм²	53.37
Удлинение на перерыве (MD)	ASTM D 3039/IPC-TM-650 2.4.19	%	1.89	Н/мм	1.89
Удлинение на перерыве (CD)	ASTM D 3039/IPC-TM-650 2.4.19	%	1.7	%	1.7
Модуль Янга (MD)	ASTM D 3039/IPC-TM-650 2.4.19	Пси	667,000	Н/мм²	4,599
Модуль Янга (CD)	ASTM D 3039/IPC-TM-650 2.4.19	Пси	637,000	Н/мм²	4,392
Соотношение Пуассона (MD)	ASTM D 3039/IPC-TM-650 2.4.19		0.18		0.18
Соотношение Пуассона ((CD)	ASTM D 3039/IPC-TM-650 2.4.19		0.23		0.18
Модуль сжатия	АСТМ D 695 ((23°C)	Пси	560,000	Н/мм²	3,861
Сила на изгибе (MD)	ASTM D 790/IPC-650 2.4.4	Пси	1.46 х 10⁶	Н/мм²	10,309
Сила изгиба ((CD)	ASTM D 790/IPC-650 2.4.4	Пси	1.50 х 10⁶	Н/мм²	10,076
Прочность очистки ((1⁄2 унции.CVH)	IPC-650 2.4.8 ((Термальное напряжение.)	Мб/дюйм	7	г/см³	1.25
Теплопроводность (не обтянутая)125°C)	ASTM F433 ((Сохраненный тепловой поток)	W/(mK)	0.6	W/(mK)	0.6
Теплопроводность ((C1/C1,125°C)	ASTM F433 ((Сохраненный тепловой поток)	W/(mK)	0.92	W/(mK)	0.92
Теплопроводность ((CH/CH,125°C)	ASTM F433 ((Сохраненный тепловой поток)	W/(mK)	0.87	W/(mK)	0.87
Размерная стабильность (MD)	IPC-650-2.4.39 сек.5.4 ((После вырезки)	Миллилитров.	0.23	мм/м	0.23
Размерная стабильность (CD)	IPC-650-2.4.39 сек.5.4 ((После вырезки)	Миллилитров.	0.64	мм/м	0.64
Размерная стабильность (MD)	IPC-650-2.4.39 сек.5.5 ((Термальное напряжение.)	Миллилитров.	-Нет.04	мм/м	-Нет.04
Размерная стабильность (CD)	IPC-650-2.4.39 сек.5.5 ((Термальное напряжение.)	Миллилитров.	0.46	мм/м	0.46
Сопротивляемость поверхности	IPC-650 2.5.17.1 ((после повышения температуры.)	Мохмс	8.33 х 10⁷	Мохмс	8.33 х 10⁷
Сопротивляемость поверхности	IPC-650 2.5.17.1 ((после влажности)	Мохмс	6.42 х 10⁷	Мохмс	6.42 х 10⁷
Сопротивляемость объема	IPC-650 2.5.17.1 ((после повышения температуры.)	Мом/см	5.19 х 10⁸	Мом/см	5.19 х 10⁸
Сопротивляемость объема	IPC-650 2.5.17.1 ((после влажности)	Мом/см	2.91 х 10⁸	Мом/см	2.91 х 10⁸
CTE ((ось X)) ((25-260°C)	IPC-650 2.4.41/ASTM D 3386	ppm/°C	11	ppm/°C	11
CTE ((Y ось)) ((25-260°C)	IPC-650 2.4.41/ASTM D 3386	ppm/°C	13	ppm/°C	13
CTE ((ось Z)) ((25-260°C)	IPC-650 2.4.41/ASTM D 3386	ppm/°C	34	ppm/°C	34
Плотность	ASTM D 792	г/см³	2.35	г/см³	2.35
Твердость	ASTM D 2240 ((Остров D)		79.1		79.1
Напряжение при перерыве (MD)	ASTM D 790/IPC-650 2.4.4	%	0.014	%	0.014
Напряжение на перерыве ((CD)	ASTM D 790/IPC-650 2.4.4	%	0.013	%	0.013
Специфическая температура	ASTM E 1269-05,E 967-08,E 968-02	j/(g°C)	0.94	j/(g°C)	0.94
Td(2% потеря веса)	IPC-650 2.4.24.6/TGA	oF	788	°C	420
Td(5% потеря веса)	IPC-650 2.4.24.6/TGA	oF	817	°C	436

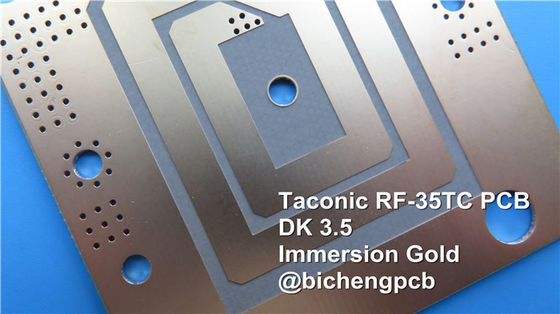

RF-35TC 0,8мм RF ПКБ-карта 1
