Базовый материал: | TLX-0 | Отсчет слоя: | 2 слоя |
---|---|---|---|
Толщина PCB: | 1.6mm | Размер PCB: | 135 x 66 мм = 1 PCS |
Маска припоя: | Зеленый цвет | Silkscreen: | Белый |
Медный вес: | 1oZ | Окончание поверхности: | HASL неэтилированное |
Выделить: | PCB погружения 62mil серебряный,PCB погружения 1.575mm серебряный,PCB 62mil HASL неэтилированный |

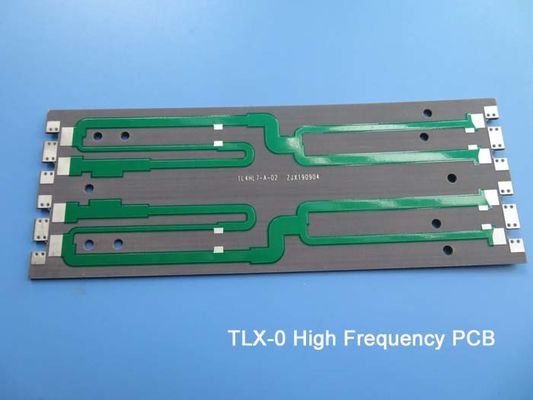

Таконические высокочастотные ПКБПостроено наTLX-0 62mil 1,575 ммС Immersion Silver дляАнтенна RF
(Корпусы печатных схем являются продуктами, изготовленными на заказ, изображение и показанные параметры предназначены только для справки)
TLX предлагает надежность в широком диапазоне применений радиочастотного тока.Подходит для микроволновых конструкций с низким количеством слоев.
TLX - это ламинат из стекловолокна на основе PTFE, он идеально подходит для использования в радиолокационных системах, мобильной связи, микроволновом испытательном оборудовании, микроволновых устройствах передачи и компонентах RF.
Спецификации ПХБ
Размер ПКБ | 135 x 66 мм = 1 PCS |
Тип доски | Двусторонние ПХБ |
Количество слоев | 2 слоя |
Компоненты поверхностного монтажа | Да, да. |
С помощью отверстий | Нет |
СТРАНКОВАНИЕ слоев | медь ------- 35мм ((1 унции) + пластина TOP слой |
TLX-0 1,575 мм | |
медь ------- 35um ((1 унции) + пластина BOT слой | |
Технологии | |
Минимальные следы и пространство: | 7 милли / 7 милли |
Минимальные / максимальные отверстия: | 00,4 мм/2,0 мм |
Количество различных отверстий: | Никаких |
Количество отверстий: | Никаких |
Количество измельченных слотов: | 0 |
Количество внутренних отрезков: | 0 |
Управление импеданцией: | - Нет. |
Номер золотого пальца: | 0 |
Материал для доски | |
Эпоксид стекла: | TLX-0 1,575 мм |
Окончательная фольга внешняя: | 1.5 унций |
Внутренняя конечная фольга: | Никаких |
Окончательная высота ПХБ: | 10,6 мм ± 10% |
ПЛАТИРОВАНИЕ И ПОТРЕВАНИЕ | |
Поверхностная отделка | HASL без свинца |
Маска для сварки применяется: | Дно, минимум 12 микрон. |
Цвет маски для сварки: | Зелёный, PSR-2000GT600D, Тайё поставляется. |
Тип паяльной маски: | LPSM |
Контур/резка | Маршрутизация |
Маркировка | |
Страна легенды компонента | Нижняя |
Цвет легенды компонента | Белый, IJR-4000 MW300, марка Taiyo |
Наименование или логотип производителя: | Отметка на доске в дирижёре и на ногах ЗОНА СВОБОДА |
ВИА | Никаких |
Оценка воспламеняемости | UL 94-V0 Минимальное разрешение. |
Размерная толерантность | |
Размер контура: | 0.0059" |
Площадь: | 0.0029" |
Толерантность сверла: | 0.002" |
ТЕСТ | 100% электрическое испытание до отправки |
Тип поставляемого произведения искусства | файл электронной почты, Gerber RS-274-X, PCBDOC и т.д. |
ЗОНА ОБЩЕСТВОЙ | По всему миру, по всему миру. |
TLX является рабочей лошадью в мире микроволновых субстратов RF, где стекловолокно предлагает механическое усиление везде, где субстрат испытывает суровые условия, такие как:устойчивость к прополкам для ПХБ, прикрепленных к корпусу, которые испытывают высокий уровень вибрации во время запуска в космос;, высокотемпературное воздействие в модулях двигателя, сопротивление радиации в космосе,Антенна для военных кораблей, которые подвергаются экстремальным условиям на море и субстрат для высотомеров, которые видят широкий диапазон температур во время полета.
В семействе TLX есть TLX-0 (dk2.45), TLX-9 (dk2.50), TLX-8 (dk2.55), TLX-7 (dk2.60) и TLX-6 (dk2.65). Диэлектрическая толщина TLX-0 варьируется от 0.127 мм до 6.35 мм (5mil-250mil),TLX-9 в диапазоне от 0.05mm до 6.35mm (2mil - 250mil), диапазон TLX-8 от 0.064mm до 6.35mm (2.5mil до 250mil), диапазон TLX-7 от 0.089mm до 6.35mm (3.5mil - 250mil), диапазон TLX-6 от 0.089mm до 6.35mm (3.5mil до 250mil).
Преимущества:
(1) Низкое поглощение влаги
(2) UL 94 V-O
(3) Для микроволновых конструкций с низким количеством слоев
Применение:
(1) Антенны
(2) Сцепщики, разделители, комбайнеры,
(3) Усилители, смесители, фильтры
(4) Пассивные компоненты
DK TLX-0
Тип | DK | |
TLY-5A | 2.17 | |
TLY-5 | 2.20 | |
TLY-3 | 2.33 | |
TLT-0 | TLX-0 | 2.45 |
TLT-9 | TLX-9 | 2.50 |
TLT-8 | TLX-8 | 2.55 |
TLT-7 | TLX-7 | 2.60 |
TLT-6 | TLX-6 | 2.65 |
TLE-95 | 2.95 | |
TLC-27 | 2.75 | |
TLC-30 | RF-30 | 3.00 |
TLC-32 | 3.20 | |
TLF-35 | 3.50 | |
TLF-35-xxxx-A | 3.50 | |
RF-35 | RF-35A2 | 3.50 |
TRF-41 | 4.10 | |
TRF-43 | 4.30 | |
TRF-45 | 4.50 | |
RF-60A | 6.15 | |
CER-10 | 10 |
