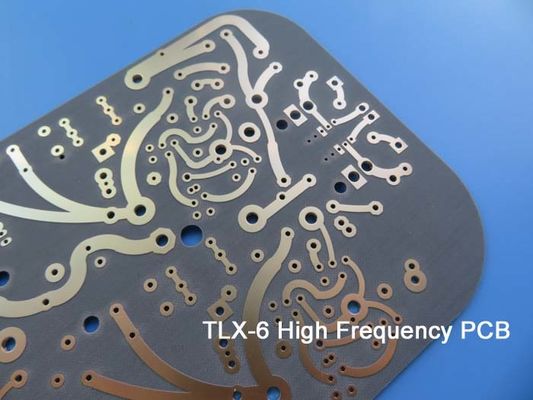

62mil TLX-6 RF ПКБ

TLX предлагает надежность в широком диапазоне применений радиочастотного тока.Подходит для микроволновых конструкций с низким количеством слоев.

TLX - это ламинат из стекловолокна на основе PTFE, он идеально подходит для использования в радиолокационных системах, мобильной связи, микроволновом испытательном оборудовании, микроволновых устройствах передачи и компонентах RF.

TLX является рабочей лошадью в мире микроволновых субстратов RF, где стекловолокно предлагает механическое усиление везде, где субстрат испытывает суровые условия, такие как:устойчивость к прополкам для ПХБ, прикрепленных к корпусу, которые испытывают высокий уровень вибрации во время запуска в космос;, высокотемпературное воздействие в модулях двигателя, сопротивление радиации в космосе,Антенна для военных кораблей, которые подвергаются экстремальным условиям на море и субстрат для высотомеров, которые видят широкий диапазон температур во время полета.

В семействе TLX есть TLX-0 (dk2.45), TLX-9 (dk2.50), TLX-8 (dk2.55), TLX-7 (dk2.60) и TLX-6 (dk2.65). Диэлектрическая толщина TLX-0 варьируется от 0.127 мм до 6.35 мм (5mil-250mil),TLX-9 в диапазоне от 0.05mm до 6.35mm (2mil - 250mil), диапазон TLX-8 от 0.064mm до 6.35mm (2.5mil до 250mil), диапазон TLX-7 от 0.089mm до 6.35mm (3.5mil - 250mil), диапазон TLX-6 от 0.089mm до 6.35mm (3.5mil до 250mil).

ПХБ TLX-6 пользуются популярностью благодаря своим превосходным механическим и тепловым свойствам, которые делают их идеальными для высокопроизводительных электронных приложений.и другие формы механического напряжения, что имеет решающее значение для долговечности электронного оборудования.

Материал ПКБ TLX-6 имеет низкий и стабильный DK, что обеспечивает последовательную передачу сигнала в различных электронных приложениях.что делает их отличным выбором для использования в условиях высокой влажности.

Удостоверение UL 94 V-O для ПХБ TLX-6 означает, что они обладают высокой огнестойкостью, что имеет решающее значение для безопасности электронного оборудования в случае возникновения пожара.

ПКБ TLX-6 имеют строго контролируемый DK, что делает их идеальными для электронных приложений, таких как антенны, соединители, разделители, усилители, смесители и фильтры,где необходима точная передача сигналаЭтот материал также подходит для пассивных компонентов, таких как резисторы, конденсаторы и индукторы.

DK TLX-6

Спецификации ПХБ
