Подробная информация о продукте:
Оплата и доставка Условия:
|
Основное вещество: | TLF-35 | Отсчет слоя: | 2 слоя |
---|---|---|---|
Толщина PCB: | 1.6mm | Размер PCB: | 165 x 50mm=1PCS |
Silkscreen: | белый | Медный вес: | 1oZ |
Поверхностный финиш: | золото погружения | ||
Выделить: | Доска PCB TLF-35A RF,доска PCB 1.6mm RF |

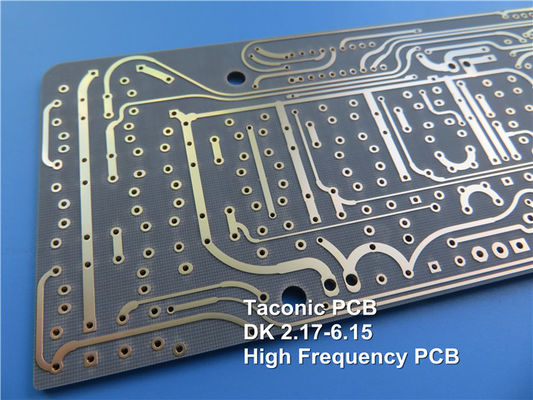

ТаконикВЧ печатная плата Сделано наTLF-35 60 мил 1,524 ммС иммерсионным золотомдля смесителей, фильтров и ответвителейетк.
(Печатные платы изготавливаются на заказ, изображения и параметры приведены только для справки)
TLF-35A — еще один тип недорогого радиочастотного материала.Это лучший выбор для недорогих коммерческих микроволновых и радиочастотных приложений с большими объемами.TLF-35A имеет превосходную прочность на отрыв для меди весом 1/2 унции и 1 унции (даже по сравнению со стандартными эпоксидными материалами), что является важным аспектом, когда требуется доработка.
Сверхнизкая скорость поглощения влаги и низкий коэффициент рассеяния TLF-35A сводят к минимуму фазовый сдвиг с частотой.TLF-35A имеет стабильные размеры благодаря использованию в его конструкции тканых материалов.Базовые материалы TLF-35A демонстрируют горючесть V-0 и проходят испытания в соответствии с IPC-TM-650.
Технический паспорт Taconic TLF-35
TLF-35-xxxx-A ТИПИЧНЫЕ ЗНАЧЕНИЯ | |||||
Свойство | Метод испытания | Единицы | Ценить | Единицы | Ценить |
Диэлектрическая проницаемость на частоте 1,9 ГГц | IPC-TM 650 2.5.5.5.1 Мод | 3,50±0,05 | 3,50±0,05 | ||
Коэффициент рассеяния на частоте 1,9 ГГц | IPC-TM 650 2.5.5.5.1 Мод | 0,0016 | 0,0016 | ||
Коэффициент рассеяния на частоте 10 ГГц | IPC-TM 650 2.5.5.5.1 Мод | 0,0022 | 0,0022 | ||
Впитывание воды | МПК-ТМ 650 2.6.2.1 | % | 0,03 | % | 0,03 |
Прочность на отрыв (1 унция меди) | МПК-ТМ 650 2.4.8 | Фунты/линейный дюйм | 10 | М-м-м | 1,8 |
Объемное сопротивление | МПК-ТМ 650 2.5.17.1 | МОм.см | 2,0 х 109 | МОм.см | 2,0 х 109 |
Удельное поверхностное сопротивление | МПК-ТМ 650 2.5.17.1 | Мом | 3,0 х 108 | Мом | 3,0 х 108 |
Прочность на изгиб в продольном направлении | ИПК-ТМ 650 2.4.4 | пси | 13000 | М-м-м2 | 90 |
Прочность на изгиб в поперечном направлении | ИПК-ТМ 650 2.4.4 | пси | 13000 | М-м-м2 | 90 |
Теплопроводность | МПК-ТМ 650 2.4.50 | Вт/м/К | 0,37 | Вт/м/К | 0,37 |
ху КТР(50-150℃) | МПК-ТМ 650 2.4.41 | частей на миллион/℃ | 9-12 | частей на миллион/℃ | 9-12 |
z КТР(50-150℃) | МПК-ТМ 650 2.4.41 | частей на миллион/℃ | 80 | частей на миллион/℃ | 80 |
Воспламеняемость | УЛ-94 | В-0 | В-0 |
TFL-35A имеет низкую диэлектрическую проницаемость 3,5 ± 0,05, низкий коэффициент рассеяния 0,002.
Печатные платы TLF-35 являются экономичным вариантом для широкого спектра применений, предлагая превосходную прочность на отрыв, исключительно низкий DF и низкое влагопоглощение.
Печатные платы TLF-35, обладающие очень высокой тепловой надежностью, являются идеальным выбором для использования в мощных усилителях, TMA, TMB и LNA.
Эти платы также хорошо подходят для использования в повторителях, где их низкая стоимость и надежная работа делают их отличным выбором для усиления и передачи сигналов.
Печатные платы TLF-35 обычно используются в пассивных компонентах, таких как фильтры, ответвители, разветвители, сумматоры и смесители, где их низкая DF и высокая надежность обеспечивают оптимальные характеристики сигнала.
Кроме того, печатные платы TLF-35 используются в медицинских сканерах из-за их низкого влагопоглощения и высокой термической надежности, что делает их идеальным выбором для использования в клинических условиях.
Печатные платы TLF-35 также используются в антенных приложениях, где их отличная прочность на отрыв и низкая стоимость делают их популярным выбором для надежного приема и передачи сигналов.
Технические характеристики печатной платы
РАЗМЕР ПХД | 165 х 50 мм = 1 шт. |
ТИП ПЛАТЫ | Двухсторонняя печатная плата |
Количество слоев | 2 слоя |
Компоненты для поверхностного монтажа | ДА |
Компоненты сквозного отверстия | НЕТ |
НАКЛАДКА СЛОЯ | медь ------- 35 мкм (1 унция) + пластина ВЕРХНИЙ слой |
ТЛФ-35 1,524 мм | |
медь ------- 35 мкм (1 унция) + пластина BOT Layer | |
ТЕХНОЛОГИИ | |
Минимум трассировки и пространства: | 14 мил / 14 мил |
Минимальные / максимальные отверстия: | 0,4 мм / 2,5 мм |
Количество различных отверстий: | 0 |
Количество отверстий: | 0 |
Количество фрезерованных пазов: | 0 |
Количество внутренних вырезов: | 0 |
Контроль импеданса: | нет |
Количество золотых пальцев: | 0 |
МАТЕРИАЛ ПЛАТЫ | |
Стеклянная эпоксидная смола: | ТЛФ-35 1,524 мм |
Окончательная внешняя фольга: | 1,5 унции |
Окончательная внутренняя фольга: | Н/Д |
Окончательная высота печатной платы: | 1,6 мм ±10% |
ПОКРЫТИЕ И ПОКРЫТИЕ | |
Чистота поверхности | Иммерсионное золото |
Паяльная маска применяется к: | НЕТ |
Цвет паяльной маски: | Н/Д |
Тип паяльной маски: | Н/Д |
КОНТУР/РЕЗКА | Маршрутизация |
МАРКИРОВКА | |
Сторона легенды компонента | Н/Д |
Цвет легенды компонента | белый |
Название производителя или логотип: | На доске отмечен проводник и ножки FREE AREA |
С ПОМОЩЬЮ | Н/Д |
ВОСПЛАМЕНЯЕМОСТЬ РЕЙТИНГ | Сертификат UL 94-V0 МИН. |
ДОПУСК РАЗМЕРА | |
Габаритный размер: | 0,0059 дюйма |
Покрытие платы: | 0,0029 дюйма |
Допуск сверла: | 0,002 дюйма |
ТЕСТ | 100% электрические испытания перед отправкой |
ТИП ПРЕДОСТАВЛЯЕМОЙ РАБОТЫ | файл электронной почты, Gerber RS-274-X, PCBDOC и т. д. |
ЗОНА ОБСЛУЖИВАНИЯ | Во всем мире, глобально. |
