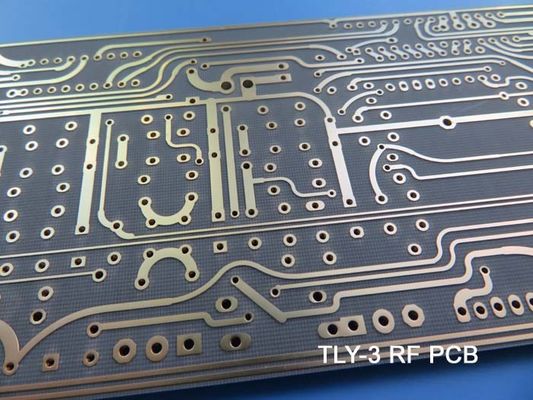

TLY-3 легкая 100x90 мм коммуникационная печатная плата 2-сторонние ламинаты Taconic TLY

TLY-3 lightweight 100x90mm Communication PCB 2 Sided Taconic TLY Laminates
TLY-3 lightweight 100x90mm Communication PCB 2 Sided Taconic TLY Laminates TLY-3 lightweight 100x90mm Communication PCB 2 Sided Taconic TLY Laminates

Большие изображения :  TLY-3 легкая 100x90 мм коммуникационная печатная плата 2-сторонние ламинаты Taconic TLY

Подробная информация о продукте:
Место происхождения: Китай
Фирменное наименование: Bicheng
Сертификация: UL, ISO9001, IATF16949
Номер модели: BIC-036.V1.0
Оплата и доставка Условия:
Количество мин заказа: 1pcs
Цена: USD9.99-99.99
Упаковывая детали: Вакуум bags+Cartons
Время доставки: 8-9 рабочих дней
Условия оплаты: T/T
Поставка способности: 5000pcs в месяц
Подробное описание продукта
Основное вещество: TLY-3 Отсчет слоя: 2 слоя
Размер PCB: 100 x 90mm=1PCS Толщина PCB: 0.8mm
Silkscreen: белый Медный вес: 0.5oz
Поверхностный финиш: золото погружения
Высокий свет:

Облегченный PCB связи

,

PCB связи 100x90mm

,

PCB 100x90mm встали на сторону 2



Taconic Высокочастотная печатная платаПостроен наTLY-3 30 мил 0,762 ммС иммерсионным золотомдля спутниковой/сотовой связи

(Печатные платы изготавливаются на заказ, изображения и параметры приведены только для справки)



Ламинаты Taconic TLY представляют собой тип ламината с низкими потерями.Они изготовлены из очень легкого тканого стекловолокна и более стабильны по размерам, чем композиты из ПТФЭ, армированного рубленым волокном.Тканая матрица дает более механически стабильный ламинат, подходящий для крупносерийного производства.Низкий коэффициент рассеяния позволяет успешно использовать автомобильные радары, работающие на частоте 77 ГГц, а также другие антенны, работающие в диапазоне миллиметровых волн.



Диэлектрическая проницаемость составляет всего 2,17-2,20 +/-0,02, а коэффициент рассеяния всего 0,0009.



Технический паспорт материала Taconic TLY

ТИПИЧНЫЕ ЗНАЧЕНИЯ
Свойство Метод испытания Единица Ценить Единица Ценить
ДК на 10 ГГц МПК-650 2.5.5.5   2.2   2.2
Df на 10 ГГц МПК-650 2.5.5.5   0,0009   0,0009
Поглощение влаги МПК-650 2.6.2.1 % 0,02 % 0,02
Пробой диэлектрика МПК-650 2.5.6 кВ >45 кВ >45
Диэлектрическая прочность АСТМ Д 149 В/мил 2693 В/мил 106 023
Объемное сопротивление IPC-650 2.5.17.1 (после повышенной температуры) МОм/см 1010 МОм/см 1010
Объемное сопротивление IPC-650 2.5.17.1 (после влажности) МОм/см 1010 МОм/см 109
Удельное поверхностное сопротивление IPC-650 2.5.17.1 (после повышенной температуры) Моомс 108 Моомс 108
Удельное поверхностное сопротивление IPC-650 2.5.17.1 (после влажности) Моомс 108 Моомс 108
Прочность на изгиб (MD) МПК-650 2.4.4 пси 14 057 Н/мм2 96,91
Прочность на изгиб (CD) МПК-650 2.4.4 пси 12 955 Н/мм2 89,32
Peel Stength (½ унции меди) МПК-650 2.4.8 фунтов на дюйм 11 Н/мм 1,96
Прочность кожуры (1 унция меди CL1) МПК-650 2.4.8 фунтов на дюйм 16 Н/мм 2,86
Прочность кожуры (1 унция меди CV1) МПК-650 2.4.8 фунтов на дюйм 17 Н/мм 3.04
Сила кожуры IPC-650 2.4.8 (после повышенной температуры) фунтов на дюйм 13 Н/мм 2,32
Модуль Юнга (MD) ASTM D 3039/IPC-650 2.4.19 пси 1,4 х 106 Н/мм2 9,65 х 103
Коэффициент Пуассона (MD) ASTM D 3039/IPC-650 2.4.19   0,21   0,21
Теплопроводность АСТМ F 433 Вт/М*К 0,22 Вт/М*К 0,22
Размерная стабильность (MD, 10 мил) IPC-650 2.4.39 (средн. после обжига и термической нагрузки) мил/дюйм -0,038   -0,038
Размерная стабильность (CD, 10 мил) IPC-650 2.4.39 (средн. после обжига и термической нагрузки) мил/дюйм -0,031   -0,031
Плотность (удельный вес) АСТМ Д 792 г/см3 2.19 г/см3 2.19
КТР (ось X) (25-260) ASTM D 3386 (ТМА) частей на миллион/ 26 частей на миллион/ 26
КТР (ось Y) (25-260) ASTM D 3386 (ТМА) частей на миллион/ 15 частей на миллион/ 15
КТР(ось Z)(25-260) ASTM D 3386 (ТМА) частей на миллион/ 217 частей на миллион/ 217
Дегазация НАСА (% TML)     0,01   0,01
Дегазация НАСА (% CVCM)     0,01   0,01
Дегазация НАСА (% WVR)     0,00   0,00
UL-94 Рейтинг воспламеняемости УЛ-94   В-0   В-0




Использование высокоэффективных материалов в электронных устройствах и системах может значительно повысить их функциональность и надежность, что дает ряд преимуществ в различных отраслях.Одним из таких материалов является стабильная по размерам подложка с низким поглощением влаги, низкими диэлектрическими потерями и высокой прочностью меди на отрыв.Эти функции делают его идеальным выбором для применения в автомобильных радарах, спутниковой/сотовой связи, усилителях мощности, LNB, LNA, LNC и аэрокосмической отрасли.



Кроме того, однородная и стабильная диэлектрическая проницаемость этого материала обеспечивает точную и предсказуемую характеристику сигнала, что очень важно в передовых системах связи.Кроме того, его возможности лазерной абляции обеспечивают высокую степень точности и гибкости производственного процесса, позволяя создавать сложные схемы.В целом преимущества использования этого материала выходят за рамки его технических характеристик, поскольку он также может обеспечить значительные преимущества в плане экономии средств благодаря своей долговременной надежности и долговечности в суровых условиях эксплуатации.



Кроме того, использование этого материала особенно выгодно в приложениях с диапазонами Ka, E и W, которые требуют высокой частоты и низких потерь сигнала.Эти частотные диапазоны используются в различных системах связи, включая спутниковую и сотовую связь, где малые потери и высокая эффективность имеют решающее значение для надежной и эффективной передачи данных.Кроме того, высокая прочность меди на отслаивание материала делает его отличным выбором для усилителей мощности, которые требуют высокой теплопроводности и надежных механических свойств.Сочетание его уникальных характеристик делает его идеальным выбором для широкого спектра приложений, от бытовой электроники до передовых систем связи и аэрокосмической техники.



Технические характеристики печатной платы

РАЗМЕР ПХД 100 х 90 мм = 1 шт.
ТИП ПЛАТЫ Двухсторонняя печатная плата
Количество слоев 2 слоя
Компоненты для поверхностного монтажа ДА
Компоненты сквозного отверстия НЕТ
НАКЛАДКА СЛОЯ медь ------- 18 мкм (0,5 унции) + пластина ВЕРХНИЙ слой
ТЛИ-3 0,762 мм
медь ------- 18 мкм (0,5 унции) + пластина BOT Layer
ТЕХНОЛОГИИ
Минимум трассировки и пространства: 4 мил / 4 мил
Минимальные / максимальные отверстия: 0,4 мм
Количество различных отверстий: 1
Количество отверстий: 1
Количество фрезерованных пазов: 0
Количество внутренних вырезов: 0
Контроль импеданса: нет
Количество золотых пальцев: 0
МАТЕРИАЛ ПЛАТЫ
Стеклянная эпоксидная смола: ТЛИ-3 0,762 мм
Окончательная внешняя фольга: 1 унция
Окончательная внутренняя фольга: Н/Д
Окончательная высота печатной платы: 0,8 мм ±0,1
ПОКРЫТИЕ И ПОКРЫТИЕ
Чистота поверхности Иммерсионное золото (31%)
Паяльная маска применяется к: НЕТ
Цвет паяльной маски: Н/Д
Тип паяльной маски: Н/Д
КОНТУР/РЕЗКА Маршрутизация
МАРКИРОВКА
Сторона легенды компонента Верхняя сторона
Цвет легенды компонента белый
Название производителя или логотип: Обозначается на плате проводником и надписью FREE AREA.
С ПОМОЩЬЮ Н/Д
ВОСПЛАМЕНЯЕМОСТЬ РЕЙТИНГ Сертификат UL 94-V0 МИН.
ДОПУСК РАЗМЕРА
Габаритный размер: 0,0059 дюйма
Покрытие платы: 0,0029 дюйма
Допуск сверла: 0,002 дюйма
ТЕСТ 100% электрические испытания перед отправкой
ТИП ПРЕДОСТАВЛЯЕМОЙ РАБОТЫ файл электронной почты, Gerber RS-274-X, PCBDOC и т. д.
ЗОНА ОБСЛУЖИВАНИЯ Во всем мире, глобально.
