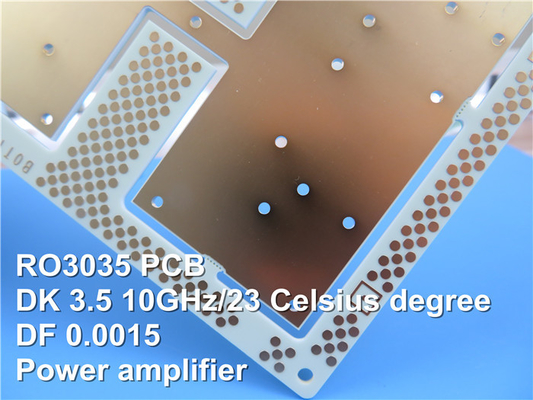

Двойник доски PCB Rogers RO3035 RF встал на сторону 30mil 0.762mm

Rogers RO3035 RF PCB Board Double Sided 30mil 0.762mm
Rogers RO3035 RF PCB Board Double Sided 30mil 0.762mm Rogers RO3035 RF PCB Board Double Sided 30mil 0.762mm Rogers RO3035 RF PCB Board Double Sided 30mil 0.762mm

Большие изображения :  Двойник доски PCB Rogers RO3035 RF встал на сторону 30mil 0.762mm

Подробная информация о продукте:
Место происхождения: Китай
Фирменное наименование: Bicheng
Сертификация: UL, ISO9001, IATF16949
Номер модели: BIC-043.V1.0
Оплата и доставка Условия:
Количество мин заказа: 1pcs
Цена: USD9.99-99.99
Упаковывая детали: Вакуум bags+Cartons
Время доставки: 8-9 рабочих дней
Условия оплаты: T/T
Поставка способности: 5000pcs в месяц
Подробное описание продукта
Основное вещество: RO3035 Отсчет слоя: 2 слоя
Толщина PCB: 0.8mm Размер PCB: 140 x 52mm=20PCS
Медный вес: 0.5oz Поверхностный финиш: золото погружения
Высокий свет:

Доска PCB RO3035 RF

,

доска PCB 30mil RF

,

Двойник RO3035 встал на сторону PCB



Высокочастотная печатная плата DK3.5 RF PCB Rogers RO3035 30mil 0,762 мм для канала передачи данных на кабельных системах

(Печатные платы изготавливаются на заказ, изображения и параметры приведены только для справки)



Материалы высокочастотных цепей Rogers RO3035 представляют собой наполненные керамикой композиты из ПТФЭ, предназначенные для использования в коммерческих микроволновых и радиочастотных устройствах.Он был разработан, чтобы обеспечить исключительную электрическую и механическую стабильность по конкурентоспособной цене.Механические свойства соответствуют.Это позволяет разработчику разрабатывать конструкции многослойных плат, не сталкиваясь с деформациями или проблемами надежности.Материалы RO3035 имеют коэффициент теплового расширения (КТР) по осям X и Y 17 ppm/℃.Этот коэффициент расширения соответствует коэффициенту расширения меди, что позволяет материалу демонстрировать превосходную размерную стабильность с типичной усадкой при травлении после травления и отжига менее 0,5 мил на дюйм.Коэффициент теплового расширения по оси Z составляет 24 ppm/℃, что обеспечивает исключительную надежность металлизированного сквозного отверстия даже в суровых условиях.



Технический паспорт Роджерса 3035(РО3035)

RO3035 Типичное значение
Свойство РО3035 Направление Единицы Состояние Метод испытания
Диэлектрическая постоянная, εПроцесс 3,50±0,05 Z   10 ГГц/23 IPC-TM-650 2.5.5.5 Зажатая полосковая линия
Диэлектрическая проницаемость, ε Расчет 3,6 Z   от 8 ГГц до 40 ГГц Метод дифференциальной длины фазы
Коэффициент рассеивания, tanδ 0,0015 Z   10 ГГц/23 МПК-ТМ-650 2.5.5.5
Термический коэффициент ε -45 Z частей на миллион/ 10 ГГц -50до 150 МПК-ТМ-650 2.5.5.5
Размерная стабильность 0,11
0,11
Икс
Д
М-м-м УСЛОВИЕ А МПК-ТМ-650 2.2.4
Объемное сопротивление 107   МОм.см УСЛОВИЕ А МПК 2.5.17.1
Удельное поверхностное сопротивление 107   МОм УСЛОВИЕ А МПК 2.5.17.1
Модуль растяжения 1025
1006
Икс
Д
МПа 23 АСТМ Д 638
Поглощение влаги 0,04   % Д48/50 IPC-TM-650 2.6.2.1
Удельная теплоемкость     Дж/г/к   Рассчитано
Теплопроводность 0,5   Ж/М/К 50 АСТМ Д 5470
Коэффициент температурного расширения
(от -55 до 288
)
17
17
24
Икс
Д
Z
частей на миллион/ 23/50% относительной влажности IPC-TM-650 2.4.4.1
тд 500   ТГА   АСТМ Д 3850
Плотность 2.1   г/см3 23 АСТМ Д 792
Медная корка 10.2   Иб/ин. 1 унция, EDC после припоя ИПЦ-ТМ 2.4.8
Воспламеняемость В-0       УЛ 94
Совместимость с бессвинцовым процессом Да



Типичные области применения:

1) Автомобильный радар

2) Системы сотовой связи

3) Канал передачи данных по кабельным системам

4) Спутники прямого вещания

5) Спутниковые антенны глобального позиционирования

6) Патч-антенна для беспроводной связи

7) Усилители мощности и антенны

8) Объединительные платы питания

9) Удаленные считыватели счетчиков



Двойник доски PCB Rogers RO3035 RF встал на сторону 30mil 0.762mm 0



Технические характеристики печатной платы

РАЗМЕР ПХД 140 х 52 мм = 20 шт.
ТИП ПЛАТЫ Двухсторонняя печатная плата
Количество слоев 2 слоя
Компоненты для поверхностного монтажа ДА
Компоненты сквозного отверстия ДА
НАКЛАДКА СЛОЯ медь ------- 18 мкм (0,5 унции) + пластина ВЕРХНИЙ слой
РО3035 0,762 мм
медь ------- 18 мкм (0,5 унции) + пластина BOT Layer
ТЕХНОЛОГИИ
Минимум трассировки и пространства: 4 мил / 4 мил
Минимальные / максимальные отверстия: 0,5 мм / 5,0 мм
Количество различных отверстий: 11
Количество отверстий: 125
Количество фрезерованных пазов: 0
Количество внутренних вырезов: 0
Контроль импеданса: нет
Количество золотых пальцев: 0
МАТЕРИАЛ ПЛАТЫ
Стеклянная эпоксидная смола: РО3035 0,762 мм
Окончательная внешняя фольга: 1 унция
Окончательная внутренняя фольга: Н/Д
Окончательная высота печатной платы: 0,8 мм ±0,1 мм
ПОКРЫТИЕ И ПОКРЫТИЕ
Чистота поверхности Иммерсионное золото
Паяльная маска применяется к: Н/Д
Цвет паяльной маски: Н/Д
Тип паяльной маски: ЛПСМ
КОНТУР/РЕЗКА Маршрутизация
МАРКИРОВКА
Сторона легенды компонента Н/Д
Цвет легенды компонента Н/Д
Название производителя или логотип: Н/Д
С ПОМОЩЬЮ Сквозное отверстие с покрытием (PTH), минимальный размер 0,5 мм.
ВОСПЛАМЕНЯЕМОСТЬ РЕЙТИНГ Сертификат UL 94-V0 МИН.
ДОПУСК РАЗМЕРА
Габаритный размер: 0,0059 дюйма
Покрытие платы: 0,0029 дюйма
Допуск сверла: 0,002 дюйма
ТЕСТ 100% электрические испытания перед отправкой
ТИП ПРЕДОСТАВЛЯЕМОЙ РАБОТЫ файл электронной почты, Gerber RS-274-X, PCBDOC и т. д.
ЗОНА ОБСЛУЖИВАНИЯ Во всем мире, глобально.
