Доска PCB Rogers 3035 60mil 1.524mm RF для удаленных читателей метра

Rogers 3035 60mil 1.524mm RF PCB Board For Remote Meter Readers
Rogers 3035 60mil 1.524mm RF PCB Board For Remote Meter Readers Rogers 3035 60mil 1.524mm RF PCB Board For Remote Meter Readers

Большие изображения :  Доска PCB Rogers 3035 60mil 1.524mm RF для удаленных читателей метра

Подробная информация о продукте:
Место происхождения: Китай
Фирменное наименование: Bicheng
Сертификация: UL, ISO9001, IATF16949
Номер модели: BIC-044.V1.0
Оплата и доставка Условия:
Количество мин заказа: 1pcs
Цена: USD9.99-99.99
Упаковывая детали: Вакуум bags+Cartons
Время доставки: 8-9 рабочих дней
Условия оплаты: T/T
Поставка способности: 5000pcs в месяц
Подробное описание продукта
Основное вещество: RO3035 Отсчет слоя: 2 слоя
Толщина Pcb: 1.6mm Размер PCB: 100 x 100mm=6PCS
Медный вес: 0.5oz Поверхностный финиш: Золото погружения
Высокий свет:

доска PCB 60mil RF

,

доска PCB 1.524mm RF

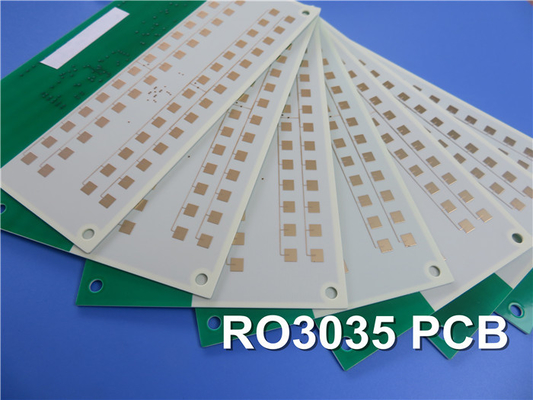

Печатная плата Rogers, изготовленная на основе RO3035 60mil 1.524mm DK3.5 с иммерсионным золотом для удаленных считывателей счетчиков

(Печатные платы изготавливаются на заказ, изображения и параметры приведены только для справки)



Материалы для высокочастотных цепей Rogers RO3035 представляют собой наполненные керамикой ПТФЭ-композиты, предназначенные для использования в коммерческих микроволновых и радиочастотных устройствах.Он был разработан, чтобы обеспечить исключительную электрическую и механическую стабильность по конкурентоспособной цене.Механические свойства соответствуют.Это позволяет разработчику разрабатывать конструкции многослойных плат, не сталкиваясь с деформациями или проблемами надежности.Материалы RO3035 имеют коэффициент теплового расширения (КТР) по осям X и Y 17 ppm/℃.Этот коэффициент расширения соответствует коэффициенту расширения меди, что позволяет материалу демонстрировать превосходную размерную стабильность с типичной усадкой при травлении после травления и отжига менее 0,5 мил на дюйм.Коэффициент теплового расширения по оси Z составляет 24 ppm/℃, что обеспечивает исключительную надежность металлизированного сквозного отверстия даже в суровых условиях.



Типичные области применения:

1) Системы сотовой связи

2) Спутники прямого вещания

3) Патч-антенна для беспроводной связи

4) Объединительные платы питания



Технические характеристики печатной платы

РАЗМЕР ПХД 100 х 100 мм = 6 шт.
ТИП ПЛАТЫ Двухсторонняя печатная плата
Количество слоев 2 слоя
Компоненты для поверхностного монтажа ДА
Компоненты сквозного отверстия ДА
НАКЛАДКА СЛОЯ медь ------- 18 мкм (0,5 унции) + пластина ВЕРХНИЙ слой
РО3035 1,524 мм
медь ------- 18 мкм (0,5 унции) + пластина BOT Layer
ТЕХНОЛОГИИ
Минимум трассировки и пространства: 14 мил / 14 мил
Минимальные / максимальные отверстия: 0,4 мм / 4,0 мм
Количество различных отверстий: 1
Количество отверстий: 1
Количество фрезерованных пазов: 0
Количество внутренних вырезов: 0
Контроль импеданса: нет
Количество золотых пальцев: 0
МАТЕРИАЛ ПЛАТЫ
Стеклянная эпоксидная смола: РО3035 1,524 мм
Окончательная внешняя фольга: 1 унция
Окончательная внутренняя фольга: Н/Д
Окончательная высота печатной платы: 1,6 мм ±0,16 мм
ПОКРЫТИЕ И ПОКРЫТИЕ
Чистота поверхности Иммерсионное золото
Паяльная маска применяется к: Н/Д
Цвет паяльной маски: Н/Д
Тип паяльной маски: Н/Д
КОНТУР/РЕЗКА Маршрутизация
МАРКИРОВКА
Сторона легенды компонента Н/Д
Цвет легенды компонента Н/Д
Название производителя или логотип: Н/Д
С ПОМОЩЬЮ Сквозное отверстие с покрытием (PTH), минимальный размер 0,4 мм.
ВОСПЛАМЕНЯЕМОСТЬ РЕЙТИНГ Сертификат UL 94-V0 МИН.
ДОПУСК РАЗМЕРА
Габаритный размер: 0,0059 дюйма
Покрытие платы: 0,0029 дюйма
Допуск сверла: 0,002 дюйма
ТЕСТ 100% электрические испытания перед отправкой
ТИП ПРЕДОСТАВЛЯЕМОЙ РАБОТЫ файл электронной почты, Gerber RS-274-X, PCBDOC и т. д.
ЗОНА ОБСЛУЖИВАНИЯ Во всем мире, глобально.



Доска PCB Rogers 3035 60mil 1.524mm RF для удаленных читателей метра 0



Технический паспорт Роджерса 3035(RO3035)

RO3035 Типичное значение
Свойство РО3035 Направление Единицы Состояние Метод испытания
Диэлектрическая постоянная, εПроцесс 3,50±0,05 Z   10 ГГц/23 IPC-TM-650 2.5.5.5 Зажатая полосковая линия
Диэлектрическая проницаемость, ε Расчет 3,6 Z   от 8 ГГц до 40 ГГц Метод дифференциальной длины фазы
Коэффициент рассеивания, tanδ 0,0015 Z   10 ГГц/23 МПК-ТМ-650 2.5.5.5
Термический коэффициент ε -45 Z частей на миллион/ 10 ГГц -50до 150 МПК-ТМ-650 2.5.5.5
Размерная стабильность 0,11
0,11
Икс
Д
М-м-м УСЛОВИЕ А МПК-ТМ-650 2.2.4
Объемное сопротивление 107   МОм.см УСЛОВИЕ А МПК 2.5.17.1
Удельное поверхностное сопротивление 107   МОм УСЛОВИЕ А МПК 2.5.17.1
Модуль растяжения 1025
1006
Икс
Д
МПа 23 АСТМ Д 638
Поглощение влаги 0,04   % Д48/50 IPC-TM-650 2.6.2.1
Удельная теплоемкость     Дж/г/к   Рассчитано
Теплопроводность 0,5   Ж/М/К 50 АСТМ Д 5470
Коэффициент температурного расширения
(от -55 до 288
)
17
17
24
Икс
Д
Z
частей на миллион/ 23/50% относительной влажности IPC-TM-650 2.4.4.1
тд 500   ТГА   АСТМ Д 3850
Плотность 2.1   г/см3 23 АСТМ Д 792
Медная корка 10.2   Иб/ин. 1 унция, EDC после припоя ИПЦ-ТМ 2.4.8
Воспламеняемость В-0       УЛ 94
Совместимость с бессвинцовым процессом Да
