PCB микроволны платы с печатным монтажом 2-Layer Rogers 3006 50mil 1.27mm Rogers RO3006 RF с золотом погружения

продукты

PCB ядра металла

Свяжитесь с нами

Ms. Ivy Deng

sales10@bichengpcb.com

86-755-27374847

Свяжитесь сейчас

PCB микроволны платы с печатным монтажом 2-Layer Rogers 3006 50mil 1.27mm Rogers RO3006 RF с золотом погружения

МОК:	1pcs
цена:	USD9.99-99.99
Стандартная упаковка:	Вакуум bags+Cartons
Срок доставки:	8-9 рабочих дней
Способ оплаты:	T/T
Пропускная способность:	5000pcs в месяц

Подробности Информация

Описание продукта

Подробная информация

Место происхождения

Китай

Фирменное наименование

Bicheng

Сертификация

UL, ISO9001, IATF16949

Номер модели

BIC-047.V1.0

Основное вещество:

RO3006

Отсчет слоя:

2 слоя

Толщина Pcb:

1.4mm

Размер PCB:

98 x 98mm=1PCS

Маска припоя:

Зеленый цвет

Silkscreen:

Белый

Медный вес:

0.5oz

Поверхностный финиш:

Золото погружения

Выделить:

доска PCB 50mil RF

доска PCB 1.270mm RF

ПКБ частоты коротковолнового диапазона Рогерс РО3006

Описание продукта

PCB микроволны платы с печатным монтажом 2-Layer Rogers 3006 50mil 1.27mm Rogers RO3006 RF с золотом погружения

(Платы с печатным монтажом выполненные на заказ продукты, изображение и показанные параметры как раз для ссылки)

Материалы цепи Rogers RO3006 высокочастотные наполненные керамическ смеси PTFE запланированные для пользы в коммерчески микроволне и применениях RF. Он был конструирован для предложения исключительной электрической и механической стабильности на конкурентоспособных ценах. Механические свойства последовательны. Это позволяет дизайнеру начать разнослоистые дизайны доски без сталкиваться коробоватости или проблемы надежности. Материалы RO3006 показывают коэффициент теплового расширения (CTE) в x и Y-osь 17 ppm/℃. Этот коэффициент расширения соответствуется к этой из меди, которая позволяет материалу показать превосходную сохранность формы, типичному вытравляет усушку, после вытравляет и печет, меньше чем 0,5 mils на дюйм. Z-ось CTE 24 ppm/℃, которое обеспечивает исключительную покрытую надежность через-отверстия, даже в строгих окружающих средах.

Типичные применения:

1) Автомобильный радиолокатор

2) Сразу спутники передачи

3) Антенна заплаты для беспроводных сообщений

4) Усилители и антенны силы

Спецификации PCB

РАЗМЕР PCB	98 x 98mm=1PCS
ТИП ДОСКИ	Двойник встал на сторону PCB
Количество слоев	2 слоя
Поверхностные компоненты держателя	УТВЕРДИТЕЛЬНЫЙ ОТВЕТ
Через компоненты отверстия	УТВЕРДИТЕЛЬНЫЙ ОТВЕТ
STACKUP СЛОЯ	медь ------- 0,5 oz) +plate ВЕРХНИЙ слой 18um (
	RO3006 1.270mm
	медь ------- 18um (0,5 oz) + слой СРЕДСТВА плиты
ТЕХНОЛОГИЯ
Минимальные трассировка и космос:	mil 4 mil/4
Минимальные/максимальные отверстия:	0.3mm/2.2mm
Количество различных отверстий:	n/a
Количество буровых скважин:	n/a
Количество филированных слотов:	0
Количество внутренних вырезов:	0
Управление импеданса:	нет
Номер пальца золота:	0
МАТЕРИАЛ ДОСКИ
Стеклянная эпоксидная смола:	RO3006 1.270mm
Окончательная фольга внешняя:	1 oz
Окончательная фольга внутренняя:	N/A
Окончательная высота PCB:	1,4 mm ±0.14mm
ПОКРЫВАТЬ И ПОКРЫВАТЬ
Поверхностный финиш	Золото погружения
Припаяйте маску для того чтобы примениться к:	Нижний, минимум 12micron
Цвет маски припоя:	Зеленый цвет, PSR-2000GT600D, Taiyo поставил.
Тип маски припоя:	LPSM
CONTOUR/CUTTING	Трасса
МАРКИРОВКА
Сторона компонентного сказания	Нижний
Цвет компонентного сказания	Белый, IJR-4000 MW300, бренд Taiyo
Имя или логотип изготовителя:	Отмеченный на доске в проводнике и leged СВОБОДНОЙ ОБЛАСТИ
ЧЕРЕЗ	N/A
ОЦЕНКА FLAMIBILITY	Утверждение MIN. UL 94-V0.
ДОПУСК РАЗМЕРА
Размер плана:	0,0059"
Плакировка доски:	0,0029"
Допуск сверла:	0,002"
ТЕСТ	Пересылка электрического теста 100% прежняя
ТИП ХУДОЖЕСТВЕННОГО ПРОИЗВЕДЕНИЯ, КОТОРЫЙ НУЖНО ПОСТАВИТЬ	файл электронной почты, Gerber RS-274-X, PCBDOC etc
ОБЛАСТЬ УВЕРЕННОГО РАДИОПРИЕМА	Всемирно, глобально.

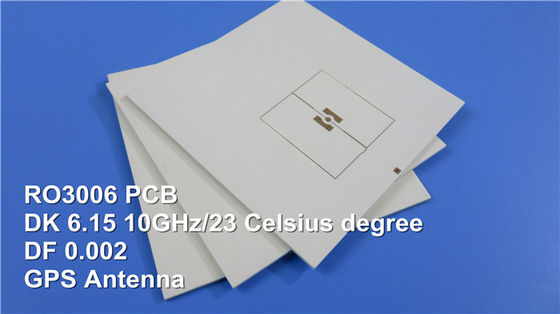

PCB микроволны платы с печатным монтажом 2-Layer Rogers 3006 50mil 1.27mm Rogers RO3006 RF с золотом погружения 0

Технические спецификации Rogers 3006 (RO3006)

Типичное значение RO3006
Свойство	RO3006	Направление	Блоки	Условие	Метод теста
Диэлектрическая константа, εProcess	6.15±0.05	Z		10 GHz/23℃	IPC-TM-650 Stripline зажатое 2.5.5.5
Диэлектрическая константа, εDesign	6,5	Z		8GHz до 40 GHz	Метод длины дифференциального участка
Коэффициент энергопотерь, tanδ	0,002	Z		10 GHz/23℃	IPC-TM-650 2.5.5.5
Термальный коэффициент ε	-262	Z	ppm/℃	10 -50 GHz℃℃to 150	IPC-TM-650 2.5.5.5
Сохранность формы	0,27 0,15	X Y	mm/m	COND A	IPC-TM-650 2.2.4
Резистивность тома	105		MΩ.cm	COND A	IPC 2.5.17.1
Поверхностная резистивность	105		MΩ	COND A	IPC 2.5.17.1
Растяжимый модуль	1498 1293	X Y	MPa	℃ 23	ASTM D 638
Абсорбция влаги	0,02		%	D48/50	IPC-TM-650 2.6.2.1
Специфическая жара	0,86		j/g/k		Высчитанный
Термальная проводимость	0,79		W/M/K	℃ 50	ASTM D 5470
Коэффициент теплового расширения (-℃ 55 до 288)	17 17 24	X Y Z	ppm/℃	RH 23℃/50%	IPC-TM-650 2.4.4.1
Td	500		℃ TGA		ASTM D 3850
Плотность	2,6		gm/cm3	℃ 23	ASTM D 792
Медная корка Stength	7,1		Ib/in.	1oz, EDC после поплавка припоя	IPC-TM 2.4.8
Воспламеняемость	V-0				UL 94
Неэтилированный процесс совместимый	Да
